3br0665电源维修是一项需要专业知识与细致操作的技术工作，该电源模块广泛应用于工业控制、通信设备等领域，其稳定运行对设备整体性能至关重要，维修过程中需遵循系统化的排查流程，结合电路原理与故障现象进行综合判断，以下从常见故障类型、维修步骤、关键元件检测及注意事项等方面展开详细说明。
常见故障现象与初步判断
3br0665电源的故障表现多样，需通过初步观察缩小排查范围，常见故障包括：无输出电压、输出电压偏低、输出纹波过大、电源异响或发热异常等，无输出电压可能是输入级电路或PWM控制芯片故障；输出电压波动则可能与反馈回路或滤波电容性能下降有关，维修前应记录电源的输入电压、额定输出参数及故障发生时的具体现象，同时检查外观是否有烧焦、鼓包、元件断裂等明显损坏。
维修工具与准备
维修前需准备以下工具：数字万用表（含电压、电阻、二极管档位）、示波器（检测PWM波形及纹波）、焊接设备（恒温烙铁、吸锡器）、负载仪（模拟负载测试）、绝缘工具及散热硅脂等，需准备3br0665的电路原理图及维修手册,以便对照分析关键节点的电压波形与元件参数。

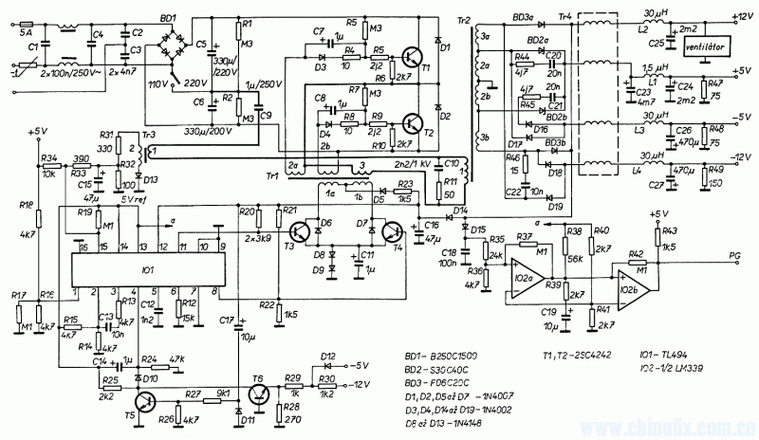

系统化维修步骤
安全防护与断电检测
首先切断输入电源，等待滤波电容充分放电（用万用表电容档测量两端电压是否降至安全值），随后对电路板进行清洁,避免灰尘或异物导致短路。
输入级电路检测
输入级主要包括EMI滤波电路、整流桥及滤波电容，使用万用表二极管档检测整流桥的二极管特性，正向导通压降约0.5-0.7V，反向应截止，若整流桥击穿，需更换同规格元件；滤波电容需检测容值是否正常（容值下降超过20%需更换）,并观察是否鼓包或漏液。
PWM控制芯片及外围电路检测
PWM芯片是电源的核心控制单元，3br0665常用芯片如UC3842、TL494等,检测步骤如下：
- 供电电压：芯片VCC引脚的启动电压通常为16-18V，工作电压为10-30V,若电压异常需检查启动电阻及供电回路。
- 反馈电压：检测误差放大器输出端（如UC3842的COMP引脚）电压，正常值应为2-3V，若偏离过大，需检查光耦及精密稳压源（如TL431）。
- PWM输出波形：用示波器检测输出端应有方波脉冲，频率一般为50-100kHz，若无波形或占空比异常,需判断芯片是否损坏。
功率输出级检测
功率输出级包括开关管（MOSFET或IGBT）、变压器、输出整流二极管及滤波电容,重点检测：
- 开关管：用万用表二极管档检测D-S极间是否击穿（阻值接近0）,同时检查栅极驱动电阻是否开路。
- 变压器：检测初级、次级绕组通断及绝缘性能,匝间短路会导致输出电压异常。
- 输出整流二极管：需快速恢复二极管（如FR307），检测正向压降（约0.8-1.2V）及反向漏电流。
保护电路检测
3br0665通常具备过压、过流、过热保护功能，若电源频繁启动保护,需检测：
- 过压保护电路：检查稳压管是否击穿,比较器是否误触发。
- 过流保护电路：检测电流采样电阻（通常为几毫欧）是否阻值变大或开路。
关键元件参数对照表
| 元件类型 | 常见型号/规格 | 检测参数 | 更换标准 |
|---|---|---|---|
| 整流桥 | GBU6J | 正向压降≤0.7V，反向电阻≥1MΩ | 任一二极管损坏需更换整桥 |
| 滤波电容 | 400V/220μF | 容值偏差≤±20%，ESR≤0.1Ω | 鼓包、漏液或容值下降需更换 |
| PWM芯片 | UC3842 | VCC:16-18V，输出脉冲幅度≥5V | 引脚对地短路或无输出需更换 |
| 输出整流二极管 | FR307 | 正向压降0.8-1.2V，反向漏电流≤10μA | 击穿或正向压降过大需更换 |
| 开关管 | 2SK3562 | D-S极电阻≥1MΩ，栅极无短路 | 击穿或增益下降需更换 |
维修注意事项
- 元件代换原则：更换元件时需确保参数一致，如电容的耐压值、容值，二极管的反向耐压等,功率元件需考虑散热条件。
- 焊接工艺：MOSFET等静电敏感元件需防静电操作，焊接时间不宜过长（≤3秒/焊点）,避免元件过热损坏。
- 调试方法：修复后需先空载测试（断开负载接假负载），确认输出电压稳定后再接入实际负载,避免二次损坏。
- 安全规范：维修时需佩戴绝缘手套，高压部分（如变压器初级）避免直接触碰,防止触电风险。
相关问答FAQs
Q1：3br0665电源输出电压偏低，如何排查？
A：输出电压偏低通常由反馈回路异常或功率输出元件老化导致，首先检测反馈回路的光耦是否导通（发光二极管端正向压降1.1-1.3V，接收端CE极电阻约100Ω），再检查精密稳压源TL431的参考电压（2.5V是否稳定），若反馈正常，需检测输出滤波电容容值是否下降，或整流二极管正向压降过大，最后用示波器观察PWM输出占空比是否减小,若占空比过小可能是芯片或驱动电路故障。
Q2：维修后电源出现“吱吱”异响，是什么原因？
A：“吱吱”声通常由变压器磁芯饱和或负载过流引起，首先检查输出端是否短路（用万用表电阻档测输出端对地电阻，正常应大于1Ω），排除短路后检测变压器初级电流是否过大（可串联电流表监测），若电流正常，可能是变压器磁芯间隙不当或匝间短路，需更换变压器，PWM芯片频率异常（如低于20kHz）也会导致磁芯振动，需检测芯片外围振荡电阻、电容参数是否偏移。
