松下空调电脑板作为空调的“神经中枢”，集成了控制、传感、驱动等多种功能，其故障率虽低于机械部件，但一旦出现问题，往往会导致空调无法启动、制冷制热异常、功能失灵等严重故障，维修电脑板需要结合电子电路知识与故障排查经验，以下从常见故障类型、诊断流程、维修方法及注意事项等方面展开详细说明。

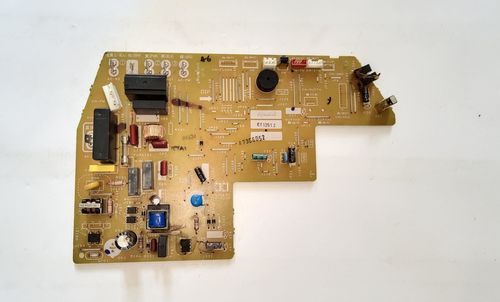

（图片来源网络，侵删）
松下空调电脑板常见故障类型及表现
松下空调电脑板故障通常可分为硬件损坏、软件异常及连接问题三大类,具体表现如下：
| 故障类型 | 常见原因 | 典型表现 |
|---|---|---|
| 硬件故障 | 电容鼓包/漏液、电源模块（如整流桥、稳压IC）烧毁、继电器触点粘连、传感器（如温度传感器、环温传感器）开路/短路 | 空调完全无反应、显示屏不亮、外机风扇不转、制冷制热效果差、频繁报错代码（如E系列、H系列代码） |
| 软件故障 | 程序跑飞、存储器（EEPROM）数据丢失、芯片受潮导致逻辑错误 | 空调操作无响应、功能键混乱、定时异常、自动频繁开关机 |
| 连接问题 | 排线松动、接线端子氧化腐蚀、插件接触不良 | 间歇性故障（如有时启动有时不启动）、特定功能失效（如导风板不摆动） |
故障诊断流程：从初步检查到精准定位
维修电脑板需遵循“先外后内、先简后繁”的原则,避免盲目拆解导致二次损坏。
外观检查与初步排查
- 电源与连接线检查：确认空调电源插座是否有电，电源线是否破损；检查内外机连接线（如信号线、电源线）是否被挤压或老化，插头是否牢固，据统计，约15%的“电脑板故障”实际为连接线松动导致。
- 用户故障代码解读：通过空调显示屏或指示灯读取故障代码（如E13表示过电流保护，H11表示通信故障），结合松下空调故障代码表初步判断故障范围,H11代码通常指向内外机通信线路或电脑板通信接口问题。
- 简单功能测试：尝试用遥控器开机，观察室内外机反应，若内机灯亮但外机无反应，可能为电脑板驱动继电器故障；若内机也无反应,重点检查电脑板电源部分。
断电检测与关键元件测量
- 外观目测：拆下电脑板（断电后操作），观察是否有明显烧黑、电容鼓包（顶部鼓起或漏液）、元件引脚断裂等情况，电容故障率在电脑板硬件故障中占比约30%,是首要检查对象。
- 电阻测量：使用万用表二极管档测量电源输入端（L、N线）是否有短路，重点检查整流桥、压敏电阻（通常位于电源入口，呈圆盘状）是否击穿，正常情况下，压敏电阻双向应导通,整流桥四个二极管具有单向导通特性。
- 电压检测：通电后（注意安全操作，建议隔离变压器供电），测量电源输出端电压（如+12V、+5V、+3.3V），若+300V直流电压正常但低压输出异常，可能是开关电源IC（如UC3842）或变压器损坏；若+300V无电压，检查保险丝是否熔断（保险丝熔断需先排查后级短路故障）。
通信与传感器电路检测
- 通信线路检测：测量电脑板通信端子（通常为CN-S、CN-SL）电压，正常工作时应有0-24V跳变电压，若电压恒定或无电压，检查通信线是否接反、外机电脑板是否损坏，或电脑板上光耦（如PC817）是否短路。
- 传感器检测：测量温度传感器（室温、管温等）阻值，正常情况下，NTC传感器阻值随温度升高而降低（如25℃时约10kΩ），若阻值无穷大或为0，需更换传感器；若阻值偏差过大,可能导致空调保护停机。
常见故障维修方法
电源模块维修
- 保险丝熔断：先排除后级短路（如整流桥、滤波电容击穿），更换同规格保险丝（常见规格为2A、3A、5A快熔型），若更换后再次熔断，需检查开关管（如K2141、2SC5707）是否击穿。
- 电容鼓包/漏液：直接更换同容量、同耐压电容（如滤波电容常见规格为2200μF/25V，贴片电容为10μF/50V），更换时注意正负极,避免焊接过久损坏PCB板。
- 稳压IC损坏：如+5V稳压IC（如7805）损坏，更换后需测量输出电压是否稳定；若PWM控制器（如FSQ510）损坏，需同时检查其周边元件（如取样电阻、反馈光耦）。
继电器驱动电路维修
- 继电器触点粘连：听继电器是否有“咔哒”吸合声，若无吸合声，测量驱动三极管（如C945、A1015）是否击穿，或继电器线圈阻值是否正常（约100-300Ω），若触点粘连，可用细砂纸打磨或直接更换继电器（常见型号为OMRON G5V-1）。
- 驱动电路故障：检查三极管基极是否有控制信号（微弱的PWM信号），若无信号，检查CPU输出端是否正常；若有信号但三极管不导通,更换三极管或限流电阻。
软件故障处理
- 程序跑飞：尝试给电脑板断电几分钟，利用电容放电复位存储器数据；若无效，需使用编程器重刷固件（需提取同型号电脑板EEPROM数据）。
- 数据丢失：进入空调强制服务模式（如同时按“模式+电源”键），恢复出厂设置；若无法恢复，需更换存储器芯片（如AT24C02）并重新写入数据。
维修注意事项
- 安全第一：维修前务必断电，大容量电容需放电处理，避免触电或电容爆炸；通电测试时，手不要接触电路板元件,防止短路。
- 防静电措施：电脑板CMOS芯片易受静电损坏，维修时需佩戴防静电手环,工作台铺防静电垫。
- 元件代换原则：更换元件时，需确认参数（耐压、容量、功率）一致，尤其是功率管、电容等关键元件,代用型号需参考原型号手册。
- 故障记录：维修后记录故障原因、更换元件及测试数据,便于后续同类故障排查。
相关问答FAQs
Q1：松下空调显示“H11”故障代码，一定是电脑板损坏吗？
A1：不一定。“H11”表示内外机通信故障，优先检查通信线（两芯屏蔽线）是否接反、断路或屏蔽层接地；若通信线正常，再测量电脑板通信光耦（如PC817）是否短路，以及通信端子电压是否正常，若以上均正常,才可能是电脑板通信接口芯片损坏。
Q2：维修松下空调电脑板时，为什么建议优先更换电容而非直接更换整个板？
A2：电容是电脑板最易损的元件之一，故障率高且成本低（单个电容约1-5元），更换电容可快速解决80%以上的电源故障问题，而整个电脑板价格较高（约200-800元），更换需匹配型号，且可能存在兼容性问题，优先更换电容可降低维修成本,提高维修效率。

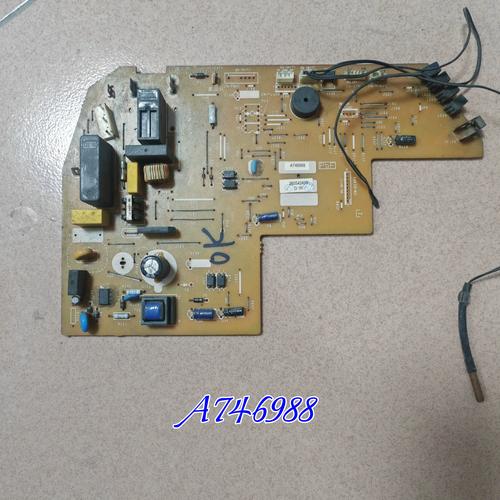

（图片来源网络，侵删）
