LD5530R电源维修是一项需要细致操作和专业知识的技术工作，该电源模块通常应用于工业控制设备、通信设备或自动化系统中，其稳定运行对整个系统的可靠性至关重要，维修前，首先需要了解LD5530R的基本参数和常见故障现象，例如输入电压范围、输出电压/电流规格、保护功能类型等，常见的故障表现包括无输出、输出电压异常、输出纹波过大、电源启动困难或频繁保护等，维修过程中，必须严格遵守安全操作规范，确保断电后对高压滤波电容进行充分放电,避免触电风险。

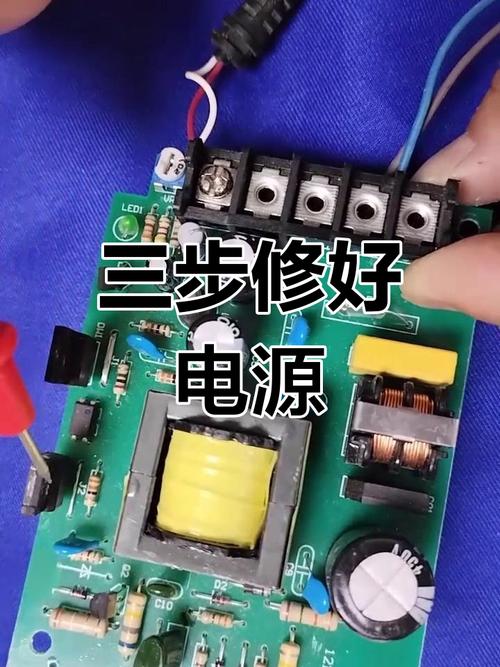

维修LD5530R电源时，建议按照“先外后内、先易后难”的原则逐步排查，首先检查外部输入电源是否正常，包括保险丝是否熔断、输入接线端子是否松动或氧化，以及电源开关是否完好，若保险丝熔断，需进一步排查是否存在短路故障，例如整流桥、滤波电容、功率开关管（如MOSFET）或变压器初级绕组是否击穿，使用万用表二极管档检测整流桥的四个二极管是否存在短路或开路现象，测量滤波电容是否漏电或失效，通常优质电容的等效串联电阻（ESR）应较小，若实测ESR过大或电容容量明显偏离标称值,则需更换。

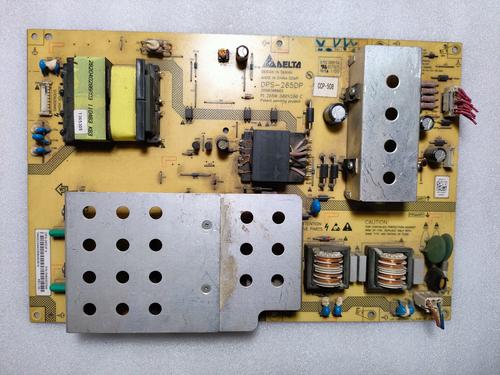

对功率变换电路进行检查，LD5530R通常采用PWM控制芯片（如LD5530系列）驱动开关管，通过高频变压器实现电压变换，需重点测量开关管（如MOSFET）的三个引脚间是否存在短路，用万用表电阻档检测D极（漏极）与S极（源极）、G极（栅极）之间的电阻值，正常情况下D-S间应有一定阻值（非短路），G-S间应为高阻（开路状态），若开关管损坏，需检查其驱动电路是否正常，包括PWM芯片的输出驱动信号、驱动电阻是否烧毁、以及加速电容是否失效，使用示波器观察PWM芯片的输出端（如OUT脚）是否有正常的矩形波脉冲，频率和占空比是否符合设计要求，若无驱动脉冲，则需检查PWM芯片的工作条件，如VCC供电电压是否正常（通常为12-18V）、反馈电路是否导致芯片保护。
反馈电路是输出电压稳定的关键，LD5530R多采用光耦（如PC817）和精密稳压源（如TL431）构成闭环反馈系统，当输出电压偏高时，TL431的阴极电压降低，光耦发光二极管电流增大，光敏三极管导通增强，通过PWM芯片的反馈端（如FB脚）调整占空比，降低输出电压，维修时，需测量输出电压采样电阻的阻值是否准确，TL431的参考端（Ref）电压是否稳定在2.5V左右，光耦的发光二极管和光敏三极管是否正常，若反馈电路异常，可能导致输出电压无输出或过高，甚至损坏后级电路,以下是关键元件检测要点表格：
| 检测部位 | 正常状态参数范围 | 常见故障现象 | 处理方法 |
|---|---|---|---|
| 输入保险丝 | 电阻值接近0Ω | 熔断或开路 | 更换同规格保险丝，排查短路后级 |
| 整流桥 | 二极管正向压降0.5-0.7V，反向高阻 | 短路或开路 | 更换整流桥模块 |
| 滤波电容 | 容量误差≤±20%，ESR≤0.1Ω（视规格） | 容量下降、漏电、鼓包 | 更换同规格电容 |
| 开关管（MOSFET） | D-S间无短路，G-S间高阻 | 击穿短路、开路 | 更换同型号MOSFET，检查驱动电路 |
| PWM芯片供电 | VCC脚电压12-18V（稳定） | 电压波动或无电压 | 检查供电电路及滤波电容 |
| 光耦 | 发光二极管正向压降1.0-1.2V，光敏三极管C-E间高阻 | 发光二极管或光敏三极管损坏 | 更换光耦 |
| 输出整流二极管 | 正向压降0.5-0.8V，反向高阻 | 击穿短路、正向压降过大 | 更换快恢复二极管 |
若以上电路均正常，但仍存在输出电压异常或无输出的故障，需检查高频变压器的初级和次级绕组是否开路或短路，用万用表电阻档测量各绕组阻值，初级绕组阻值通常较小（几欧姆至几十欧姆），次级绕组阻值稍大，检查变压器的绝缘性能，避免匝间短路导致输出异常，软启动电路、过压保护（OVP）、过流保护（OCP）等辅助电路的故障也可能导致电源无法正常工作,需逐一排查。
维修完成后，需对电源进行空载和带载测试，空载测试时，输入额定电压，测量输出电压是否稳定，纹波是否符合要求（通常输出纹波≤输出电压的1%），带载测试时，逐步增加负载电流，观察输出电压是否稳定，是否出现过流保护或过热现象，若输出纹波过大，需检查输出滤波电容是否失效，或增加并联电容以改善滤波效果；若带载后电压明显下降，需检查开关管的导通电阻、变压器的漏感或反馈电路的响应速度。
相关问答FAQs：
-
问：LD5530R电源更换保险丝后再次熔断，如何排查故障点？ 答：保险丝熔断通常说明后级存在短路故障，首先断开电源，用万用表电阻档检测输入端整流桥、滤波电容、开关管（MOSFET）的D-S极是否短路，重点检查MOSFET是否击穿（常见为栅极驱动过压或过流导致），若上述元件正常，需检查高频变压器的初级绕组是否匝间短路，可通过测量初级绕组电感值判断（与正常值对比），若仍无法找到故障点,需检查PCB板是否存在铜箔短路或元件漏电现象。
-
问：LD5530R电源输出电压偏低且无法调高，可能的原因有哪些？ 答：输出电压偏低且无法调高，通常与反馈电路或功率变换电路效率下降有关，首先检查反馈回路，包括TL431的Ref端电压是否为2.5V，光耦发光二极管电流是否正常（可通过串联电阻测量电流），若TL431或光耦损坏，会导致反馈信号异常，PWM芯片增大占空比但输出仍低，其次检查功率变换电路，如开关管导通电阻增大（MOSFET性能下降）、整流二极管正向压降过大、高频变压器次级绕组匝间短路等，均会导致能量传输效率降低，输入电压过低或滤波电容失效导致供电不足,也可能引起输出电压偏低。
