惠普1010激光打印机的电源板是其核心部件之一，负责为打印机提供稳定的工作电压，一旦电源板出现故障，打印机将无法正常启动或工作，本文将详细介绍惠普1010电源板的常见故障现象、维修步骤、关键元件检测方法及注意事项,帮助用户快速定位并解决问题。
惠普1010电源板故障通常表现为打印机完全无反应、指示灯不亮、无法开机，或开机后立即断电、打印内容浅淡等，这些故障多由电源板内部元件老化、短路或电压异常引起，维修前，需先断开打印机与电源的连接，并确保操作人员具备基本的电子维修知识,避免因操作不当导致二次损坏。

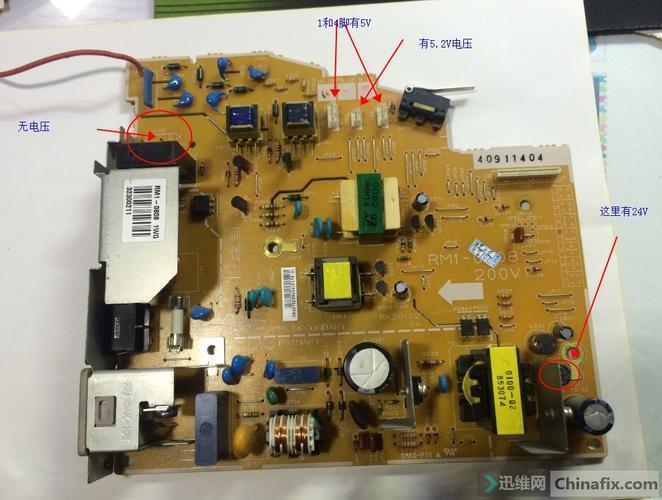

对电源板进行外观检查是必要的步骤，观察电源板是否有明显的烧焦痕迹、元件鼓包、电容漏液或引脚虚焊等情况，惠普1010电源板常见的易损元件包括输入端的保险丝、整流桥、滤波电容，以及输出端的开关管、稳压二极管和PWM控制器芯片，使用万用表对保险丝进行检测，若保险丝熔断，需进一步检查整流桥和滤波电容是否击穿，保险丝熔断通常意味着后级电路存在短路故障，此时不可直接更换保险丝通电试机,否则可能扩大故障范围。
对电源板的输入电路进行检测，输入电路主要包括抗干扰电路、整流滤波电路，抗干扰电路由电感和电容组成，主要作用是抑制电网中的高频干扰，使用万用表电阻档可检测电感是否开路，电容是否短路，整流桥的作用是将交流电转换为直流电，若整流桥中二极管被击穿，会导致保险丝熔断，需用万用表二极管档逐一检测每个二极管的正反向特性，滤波电容通常为高容值的电解电容，长期工作后可能出现容量下降或失效的情况,可通过测量其容量或观察是否鼓包来初步判断。
开关电路是电源板的核心部分，主要由PWM控制器、开关管、开关变压器和反馈电路组成，PWM控制器负责产生驱动开关管的脉冲信号，常见的型号如UC3842、KA3842等，检测时，可先测量PWM控制器的供电脚（通常为7脚）是否有启动电压（约12-20V），若无电压，需检查启动电阻是否开路，若供电正常，但8脚基准电压无输出（通常为5V），则可能是PWM控制器损坏，开关管通常为MOSFET或三极管，是故障高发元件，需用万用表检测其三个引脚之间的阻值是否正常，若发现任意两脚之间短路或漏电,需更换同型号开关管。
开关变压器次级电路的故障会导致输出电压异常，进而引发打印机无法工作或功能失常，次级电路通过整流二极管和滤波电容将高频交流电转换为打印机所需的各组直流电压，如+24V、+5V、+3.3V等，检测时，可通电测量各组输出电压是否正常（注意安全，建议使用隔离变压器），若某组电压无输出或偏低，需检查对应的整流二极管是否开路、滤波电容是否失效，反馈电路是保证输出电压稳定的关键，通常由光耦和精密稳压芯片（如TL431）组成，若反馈电路异常，会导致输出电压升高或降低,甚至引发保护电路动作。
在实际维修中，可借助表格记录关键测试点的正常电压值,以便快速对比判断：
| 测试点 | 正常电压（V） | 功能说明 |
|---|---|---|
| 保险丝两端电阻 | 0（通） | 输入电路短路检测 |
| 整流桥输出端 | 300~310（AC） | 交流电整流后电压 |
| 滤波电容两端 | 310~340（DC） | 滤波后直流电压 |
| PWM控制器7脚 | 12~20 | 启动电压 |
| PWM控制器8脚 | 5 | 基准电压 |
| +24V输出端 | 24±0.5 | 主电机、扫描组件供电 |
| +5V输出端 | 5±0.1 | 逻辑电路、传感器供电 |
维修电源板时，需要注意以下几点：一是更换元件时尽量选用同型号或参数相近的元件，特别是开关管、电解电容等关键元件；二是焊接时电烙铁需接地，避免静电损坏集成电路；三是修复后，应先在空载状态下通电测试，确认各组输出电压正常后再连接负载；四是对于使用年限较长的电源板，建议批量更换易老化元件，如电解电容,以提高维修后的可靠性。
惠普1010电源板的维修需要遵循“先断电、后检查，先输入、后输出，先静态、后动态”的原则，通过外观检查、万用表检测和电压测量，逐步缩小故障范围，最终定位损坏元件并更换，对于不具备专业维修条件的用户，建议联系惠普官方售后或专业维修点进行处理,以免因操作不当造成更大的损失。
相关问答FAQs：
-
问：惠普1010打印机电源板维修时，如果更换了保险丝后再次熔断，可能是什么原因？
答： 保险丝更换后再次熔断，通常说明后级电路存在短路故障，常见原因包括：整流桥中二极管被击穿、滤波电容短路、开关管漏电或击穿、以及PWM控制器内部短路等，此时应重点检查这些元件，可使用万用表二极管档或电阻档逐一检测，找到短路点并更换损坏元件后,方可再次通电试机。 -
问：维修后的电源板输出电压不稳定，可能是什么原因导致的？
答： 输出电压不稳定可能由以下原因造成：一是滤波电容容量下降或失效，导致滤波效果不佳，可更换同规格电解电容；二是反馈电路异常，如光耦或TL431性能不良，导致电压调节失控；三是PWM控制器外围元件参数漂移，影响脉冲宽度调制；四是负载能力不足，如开关管老化或驱动电路异常，建议检查开关管的饱和压降及驱动波形,必要时更换相关元件。
