第一部分：维修前准备与安全须知
-
安全第一：
（图片来源网络，侵删）- 务必断开电源：维修前，必须将焊机电源插头拔掉，或关闭前级开关（如空气开关）。
- 放电：焊机内部有大容量滤波电容，断电后仍可能存有高压，维修前，需用带绝缘手柄的螺丝刀或专用放电工具，将主电容正负极短路，进行彻底放电。
- 使用绝缘工具：佩戴绝缘手套，使用绝缘工具进行操作。
- 确认专业知识：如果您不具备电子电路基础知识，特别是对晶闸管、触发电路、控制板的工作原理不了解，强烈建议联系专业维修人员或松下售后。
-
工具准备：
- 万用表（必备，最好有二极管档和电容档）
- 绝缘螺丝刀套装
- 扳手
- 示波器（高级维修，用于检测触发脉冲）
- 替换的保险丝、风扇、继电器、晶闸管等常用备件
-
初步信息收集：
- 故障现象：焊机完全不工作？有电但无输出？输出电流不稳？保护灯亮起？送丝不送气？
- 发生时机：是突然发生，还是在使用一段时间后发生？
- 伴随现象：有无异常响声（如继电器“咔哒”声、风扇异响）、异常气味（如烧焦味）？
第二部分：常见故障分类与排查流程
KR500的故障通常可以分为三大类：电源与指示类、无输出或输出异常类、外部附件类。
A. 电源与指示类故障（焊机无电，或指示灯不亮）
这类问题通常出在前级电源和控制部分。
（图片来源网络，侵删）
故障现象：插上电源，焊机无任何反应，风扇不转，电源指示灯不亮。
排查步骤：
- 检查外部供电：
用万用表AC档测量电源输入端子（通常为L1, L2/N, PE）是否有380V交流电压，确认空气开关是否跳闸。
- 检查内部保险丝：
- 断电并放电后,打开机箱。
- 找到前级主电源输入端的保险丝（通常是大容量的，如10A-20A）。
- 用万用表电阻档或二极管档测量保险丝是否熔断,如果熔断，切勿直接更换，必须找到熔断的原因，否则会再次烧毁。
- 检查电源变压器：
- 主保险丝完好,下一步检查主电源变压器。
- 变压器初级（输入侧）应有380V，次级（输出侧）会输出多组低压交流电，如AC24V、AC18V、AC10V等，供给控制板、风机、继电器等。
- 用万用表AC档测量变压器次级各组线圈是否正常,如果某组无输出，可能是变压器故障。
- 检查整流桥和滤波电容：
- 变压器次级输出的交流电,经过整流桥和滤波电容后，会变成直流电。
- 检查整流桥的四个二极管/晶闸管是否击穿短路。
- 检查主滤波电容（通常是几个大容量的电解电容）是否鼓包、漏液或用万用表电容档测量容量是否严重下降。
- 检查控制板（PCB）上的辅助电源：
- 控制板本身也需要一个稳定的小功率直流电源（通常是+24V或+5V）工作，这部分故障会导致整个控制系统瘫痪。
- 检查控制板上的小变压器、整流电路、三端稳压器（如7824, 7805等）及其周边元件是否正常。
B. 无输出或输出异常类故障（有电，但焊机不工作或工作不正常）
这是KR500最常见的故障类型,核心在于触发电路和主回路。

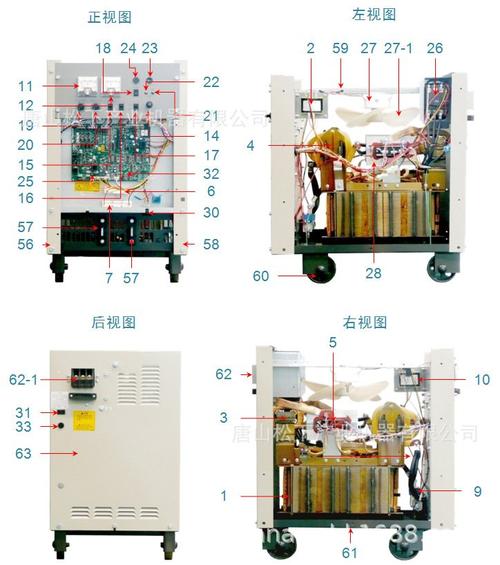

（图片来源网络，侵删）
故障现象：
- 电源正常,风机转动，但按焊枪开关后，无任何焊接输出。
- 输出电流严重不稳,时有时无，忽大忽小。
- 只有小电弧,无法正常焊接。
排查步骤（这是维修的核心和难点）：
-
确认控制信号：
- 按下焊枪开关,听机箱内是否有主接触器或主继电器吸合的“咔哒”声，如果没有，说明控制板没有给出主回路供电的信号。
- 检查焊枪开关线是否断裂或插头接触不良。
- 检查控制板上与继电器/接触器线圈相关的驱动电路和三极管是否损坏。
-
检查主回路：
- 主回路包括主接触器/继电器触点、主变压器、晶闸管（SCR）。
- 如果继电器吸合但仍然无输出,重点检查主回路。
- 用万用表AC档测量主变压器初级（输入侧）是否有380V电压，如果没有，说明继电器触点接触不良或烧蚀。
- 如果主变压器初级有电,测量次级是否有输出电压，如果次级无输出，则主变压器损坏（可能性较小）。
-
重点检查：晶闸管触发电路（最易出故障的环节）：
- KR500的核心输出控制依赖于两个大功率晶闸管,它们是否导通，完全取决于控制板送来的触发脉冲。
- 测量晶闸管：
- 断电后,用万用表二极管档测量晶闸管三个极（A, K, G）之间的电阻。
- 阳极-阴极：正向应有一定阻值（几十到几百欧），反向应为无穷大。
- 门极-阴极：正向和反向都应有较小的正向压降（约0.5-0.9V），类似于二极管，如果为无穷大或0，则晶闸管已损坏。
- 检查触发脉冲：
- 这是最需要技巧的一步,需要在有电但未焊接的状态下，用示波器测量控制板到晶闸管门极的触发信号线。
- 正常情况下,当焊接参数设定好，按下焊枪开关时，应该能看到一系列的、与电网同步的脉冲信号，如果没有脉冲，说明故障在控制板的触发电路部分。
- 常见触发电路故障点：
- 同步变压器：为触发电路提供与主电网同步的信号，如果损坏，触发脉冲将不同步，导致无法正常触发。
- 脉冲变压器：将控制板产生的低压脉冲信号隔离并放大，驱动晶闸管，检查其初级、次级是否开路或短路。
- 控制芯片及周边元件：如比较器（LM393等）、运放、三极管、电阻、电容等组成的移相和脉冲形成电路，某个元件的失效都可能导致没有触发脉冲。
-
检查电流反馈电路：
- 为了稳定输出电流,焊机需要通过一个电流互感器来实时检测焊接电流，并将这个信号反馈给控制板。
- 如果电流互感器损坏或其反馈电路开路/短路，控制板会认为没有电流输出，从而会“拼命”地增大触发角，导致电流失控，或者干脆关闭输出。
- 检查电流互感器的次级线圈和连接线是否正常。
C. 外部附件类故障
这类问题相对简单,但也很常见。
故障现象：
- 有电,有输出，但不送丝或不送气。
- 送丝电机不转或转速异常。
- 电磁气阀没有“嗒”的吸合声。
排查步骤：
- 检查24V供电：
送丝电机和电磁气阀通常由控制板上的+24V电源供电，测量其供电是否正常。
- 检查继电器：
送丝和送气通常由控制板上的小型继电器控制,听继电器是否吸合，如果供电正常但继电器不吸合，检查继电器线圈及其驱动电路。
- 检查电磁气阀：
听气阀是否有“嗒”声，如果没有，可能是气阀线圈烧毁，可以拔下插头，测量其电阻（通常在几十欧姆），如果电阻无穷大或为0，则已损坏。
- 检查送丝电机：
如果继电器吸合但电机不转,可能是电机碳磨耗尽或烧毁，可以尝试手动转动电机轴，如果很紧或卡死，可能是机械问题，测量电机两端电阻。
- 检查控制板上的送丝/送气控制信号：
检查从控制板到继电器、气阀、电机的信号线是否脱落或接触不良。
第三部分：KR500经典故障案例分析
-
开机无任何反应
- 排查：测量输入无380V -> 检查空气开关，有380V -> 检查主保险丝，发现熔断，更换同规格保险丝后，开机正常。（注意：如果再次熔断，说明后级有严重短路，必须继续排查整流桥、主滤波电容等，否则会再次烧毁）
-
有电，风机转，按枪无输出，无继电器吸合声
- 排查：测量继电器线圈两端无24V电压，检查控制板上的24V辅助电源输出，发现为0V，顺藤摸瓜，发现是小变压器次级开路，更换小变压器后，控制板得电，继电器吸合，焊机恢复正常。
-
有电，继电器吸合，但输出电流极小且不稳
- 排查：测量主变压器次级有正常电压，重点检查晶闸管，用万用表测量发现其中一个晶闸管门极和阴极已短路，更换同型号晶闸管后，焊机输出恢复正常。
-
送丝不送气
- 排查：按枪时，能听到送丝继电器吸合，但听不到气阀的“嗒”声，测量气阀两端有24V电压，判断为气阀线圈烧毁，更换新的电磁气阀后，问题解决。
第四部分：总结与建议
- 先简后繁：从外部供电、开关、保险丝等简单易查的地方入手。
- 先静后动：先在断电状态下测量电阻、通断，再通电测量电压。
- 先外后内：先排除送丝枪、气管、电缆等外部附件的问题。
- 核心在触发：对于KR500，无输出或输出异常，90%的故障点集中在晶闸管触发电路，这部分需要一定的电子基础和示波器才能高效排查。
- 寻找图纸：如果能找到KR500的电路图，维修过程会事半功倍，可以在网上搜索“Panasonic KR500 schematic”。
- 备件：常用备件如保险丝、风扇、继电器、晶闸管（如T159-N）、电磁气阀等可以提前准备，以提高维修效率。
如果您在排查过程中遇到困难,或者对某些操作没有把握，最安全、最可靠的做法是联系松下官方售后服务或寻找经验丰富的专业维修师傅。
