SPWM调制技术，即正弦脉宽调制技术，是一种广泛应用于电力电子变换领域的核心控制技术，其核心思想是通过控制逆变器等功率开关器件的导通与关断时间，生成一系列等幅但不等宽的脉冲序列，这些脉冲的宽度按照正弦规律变化，从而在输出端获得接近正弦波的电压或电流波形，这种技术有效解决了传统方波逆变器输出波形谐波含量高、电磁干扰大等问题，成为现代交流电机调速、不间断电源、新能源发电等系统的关键技术。
SPWM调制技术的基本原理是将一个低频正弦调制波与一个高频三角载波进行比较，当调制波的瞬时值大于载波的瞬时值时，比较器输出高电平，对应的功率开关器件导通；反之，则输出低电平，开关器件关通，通过这种方式，生成的脉冲宽度会随着调制波幅值的变化而变化：调制波幅值越大，脉冲宽度越宽；调制波幅值越小，脉冲宽度越窄，由于三角载波的频率远高于调制波频率，输出的脉冲序列经滤波后，其基波分量即为所需的正弦波,而高频谐波则容易被滤除。

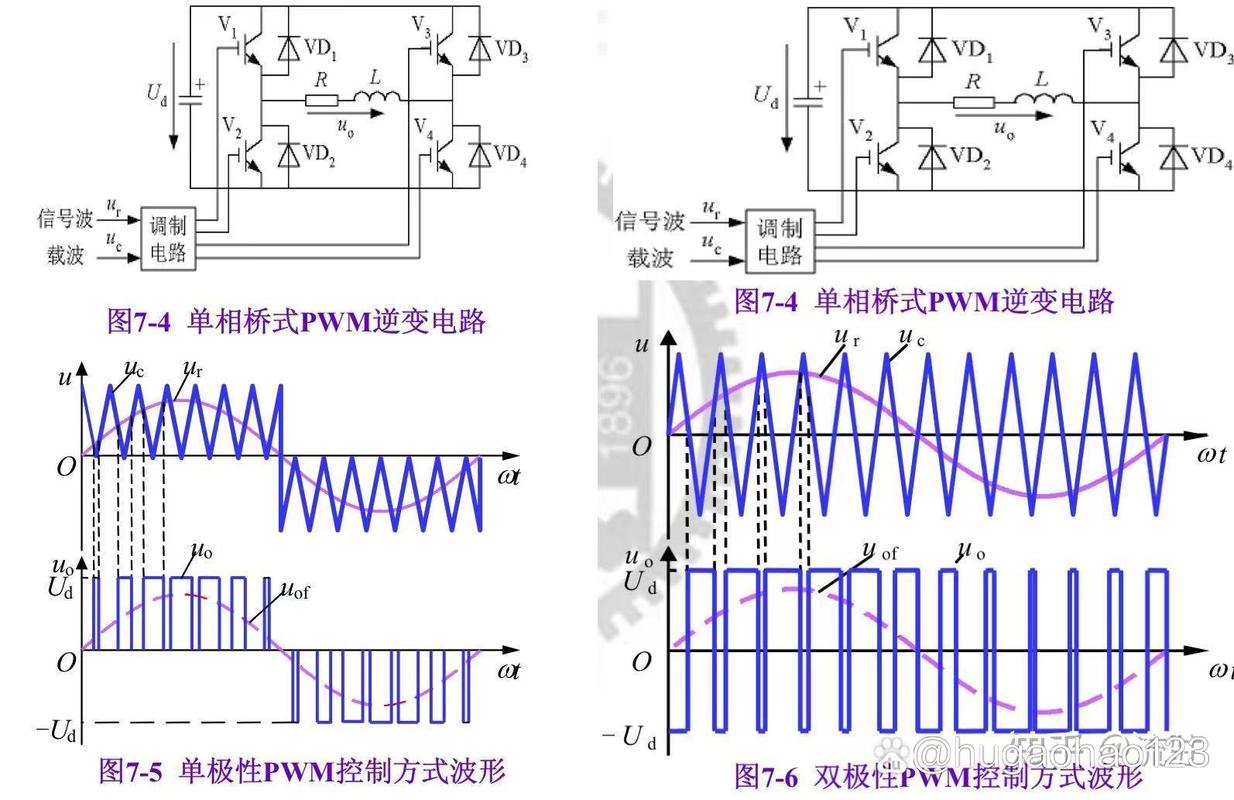

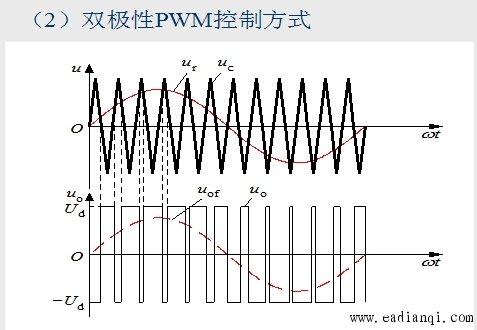

SPWM调制技术的关键参数包括调制比（m）、载波比（N）和相位角，调制比定义为调制波幅值与载波幅值之比，它直接控制输出电压的幅值；载波比为载波频率与调制波频率之比，它决定了输出波形的谐波频率分布和开关损耗；相位角则影响输出波形的相位，根据调制波与载波的相位关系，SPWM可分为单极性调制和双极性调制，单极性调制中，调制波为正弦波，载波为单极性三角波，每半个周期只使用一种极性的脉冲，输出波形的谐波含量较低；双极性调制中，调制波仍为正弦波，但载波为双极性三角波，整个周期内脉冲极性正负交替,控制电路相对简单但谐波含量略高。
为了更直观地理解SPWM调制过程，以下以单极性调制为例,说明在一个载波周期内脉冲宽度的变化规律：
| 载波周期序号 | 调制波瞬时值 | 载波瞬时值 | 比较结果 | 脉冲宽度 |
|---|---|---|---|---|
| 1 | 正半波上升段 | 从0上升到峰值 | 调制波>载波时导通 | 逐渐变宽 |
| 2 | 正半波峰值附近 | 在峰值附近波动 | 调制波持续>载波 | 保持最大宽度 |
| 3 | 正半波下降段 | 从峰值下降到0 | 调制波<载波时关断 | 逐渐变窄 |
| 4 | 负半波阶段 | 载波为负极性 | 类似正半波过程 | 极性相反 |
通过上述调制过程，输出的脉冲序列经LC低通滤波后，即可得到平滑的正弦波电压，SPWM技术的优势在于：输出波形质量高，谐波含量小；可通过调节调制比灵活控制输出电压；开关频率固定，便于设计滤波电路；适用于多种拓扑结构的逆变器，该技术也存在一定缺点，如高开关频率导致开关损耗增加；控制算法相对复杂，对控制器性能要求较高；在低调制比区可能出现谐波分布不理想的问题。
随着数字控制技术的发展，SPWM调制已从模拟比较方式发展为基于微控制器或DSP的数字化实现，数字化SPWM通过软件生成调制波和载波，通过定时器或比较器输出PWM信号，具有控制精度高、调试灵活、易于实现复杂调制策略（如SVPWM）等优点，在新能源领域，SPWM技术是光伏逆变器、风力变流器的核心控制技术，确保电能的高质量并网；在电机驱动中,SPWM控制变频器可实现电机的平滑调速和高效运行。
相关问答FAQs
Q1：SPWM调制技术与方波调制技术相比，主要优势是什么？
A1：SPWM调制技术的主要优势在于输出波形更接近正弦波，谐波含量显著降低，从而减少了电磁干扰（EMI），提高了电能质量，降低了对负载的冲击，而方波调制技术输出的是固定占空比的方波，谐波含量高，会导致电机发热、噪音增大等问题，仅适用于对波形要求不低的简单场合，SPWM可通过调节调制比灵活控制输出电压,而方波调制的输出电压基本固定。
Q2：如何通过SPWM调制技术控制逆变器的输出电压幅值？

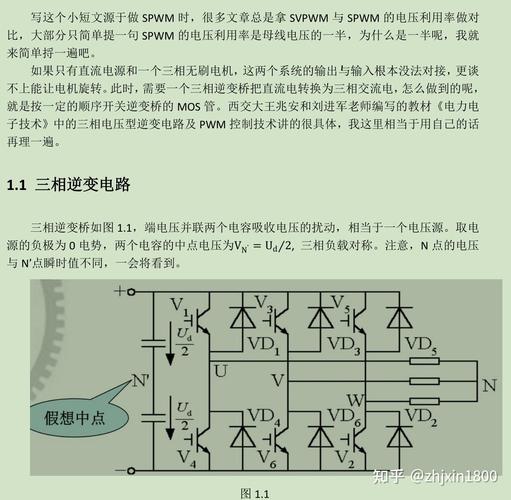

A2：SPWM调制技术中，输出电压的幅值主要通过调节调制比（m）来控制，调制比定义为调制波幅值（Am）与载波幅值（Ac）之比，即m=Am/Ac，在理想情况下，逆变器输出基波电压幅值与调制比成正比，即Uo = m * Ud/2（其中Ud为直流母线电压），通过改变调制波的幅值即可调节调制比，从而线性控制输出电压的幅值，需要注意的是，调制比的最大值通常不超过1（即线性调制区），超过后会出现过调制现象,导致波形失真和谐波增加。
