dac信号生成技术是现代电子系统中将数字信号转换为模拟信号的核心方法，其性能直接影响输出信号的质量和系统的整体功能，该技术通过数字控制电路、电阻网络或电容阵列等核心组件，将离散的数字编码值精确映射为连续的电压或电流输出，广泛应用于通信测试、医疗设备、音频处理、工业自动化等领域。
dac信号生成的基本原理基于数字与模拟信号的转换关系，数字信号通常以二进制码表示，dac通过解码电路将二进制码转换为对应的模拟量，一个8位dac的输入范围是0-255，每个数字码对应一个特定的模拟输出值，输出精度取决于dac的分辨率（位数），位数越高，输出步进值越小，信号细节越丰富，转换速度则由建立时间和转换速率决定，高转换速率适用于高频信号生成场景，如直接数字频率合成（dds）技术中，通过相位累加器、波形ROM和dac的配合,可快速生成任意波形。

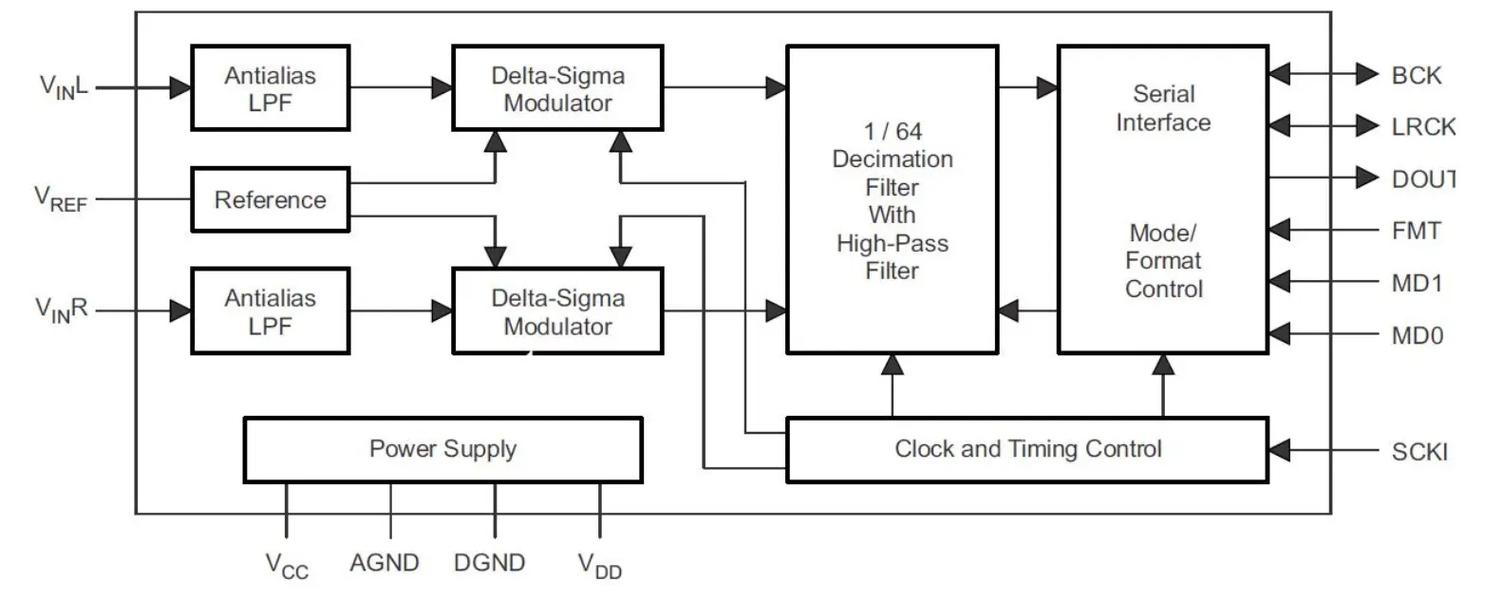

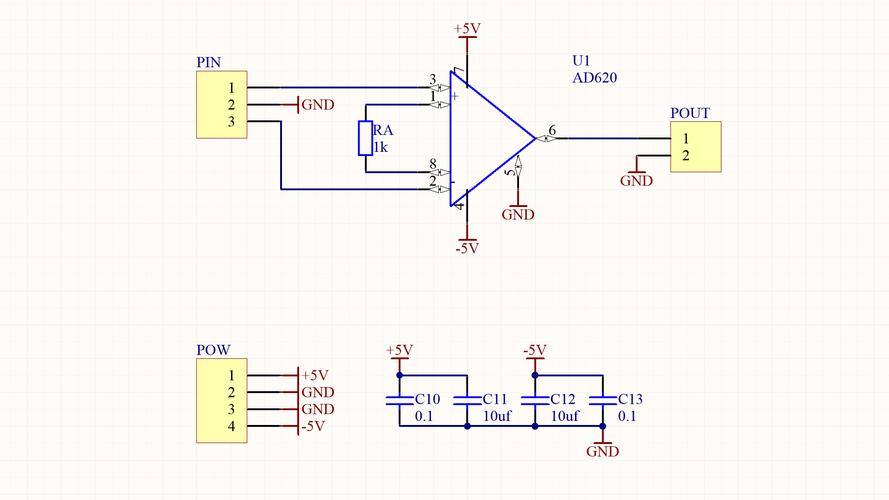

dac信号生成技术的实现方式多样，主要包括电阻分压型、r-2r梯型型、sigma-delta型等，电阻分压型dac结构简单，但精度受电阻匹配度影响大；r-2r梯型型仅需两种阻值的电阻，便于集成，转换速度快；sigma-delta型则通过过采样和噪声整形技术，用低位dac实现高分辨率输出，适用于音频等高精度场景，dac的输出形式分为电压输出型和电流输出型，电流输出型dac需通过运算放大器转换为电压信号，并搭配低通滤波器滤除高频噪声,确保输出信号的平滑性。
在dac信号生成系统中，数字控制电路的设计至关重要，微控制器或dsp作为核心控制器，根据预设算法生成数字码流，经dac转换后得到模拟信号，为提高信号质量，常采用分段线性插值或查表法生成复杂波形，如正弦波、方波或调制信号，时钟信号的稳定性直接影响输出频率的准确性，需选用高精度晶振和时钟分配电路，对于多通道dac系统，还需考虑通道间的同步性和一致性,避免信号串扰。
dac信号生成技术的性能指标包括分辨率、信噪比（snr）、总谐波失真（thd）等，分辨率决定了输出信号的动态范围，如16位dac的理论动态范围为96db；snr反映了信号与噪声的比值，数值越高表明噪声抑制能力越强；thd则衡量输出信号中谐波成分的占比，失真越小，信号保真度越高，在实际应用中，需根据需求选择合适的dac芯片，并优化外围电路设计，如参考电压源的稳定性、电源去噪处理等,以充分发挥dac的性能。

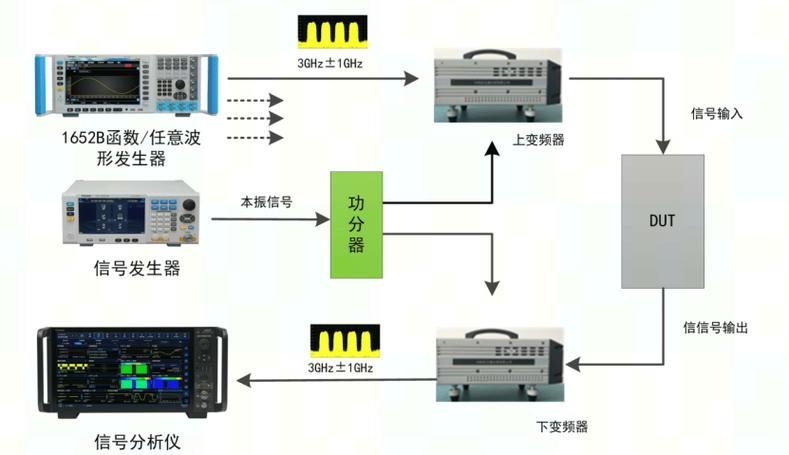

dac信号生成技术的应用场景不断拓展，在通信领域，用于生成测试信号，验证收发机的性能；在医疗设备中，如超声成像系统，通过dac产生激励信号；在音频设备中，高精度dac确保声音的还原度；在工业控制中，dac驱动执行机构实现精确运动控制，随着集成电路技术的发展，dac向高集成度、低功耗、多通道方向发展，并逐步与adc、dsp等模块集成于片上系统（soc）,满足复杂系统的信号处理需求。
相关问答FAQs
-
问：dac信号生成中的低通滤波器有什么作用？
答：低通滤波器主要用于滤除dac输出信号中的高频噪声和阶梯状波形的量化噪声，dac转换后的模拟信号包含高频成分，需通过滤波器保留基带信号，平滑输出波形，确保信号质量，在音频dac中，滤波器可消除人耳可听范围外的噪声,避免干扰音质。 -
问：如何提高dac信号生成的频率精度？
答：提高频率精度需从三个方面优化：一是选用高稳定性的时钟源，如恒温晶振，减少时钟漂移；二是采用dds等直接数字合成技术，通过精确控制相位累加器的步进值实现频率调节；三是优化数字控制算法，减少相位截断误差,并确保dac的转换速率满足目标频率要求。
