在液晶显示器的维修与评测工作中，电压检测是最基础且关键的环节，通过对关键测试点电压的测量，可以快速判断电源板、驱动板、高压板等核心部件的工作状态，进而定位故障原因，以下是液晶评测与维修中需要重点关注的电压测试点及其详细分析，涵盖电源板、驱动板（主板）、高压板（逆变器）及背光模组等核心模块。

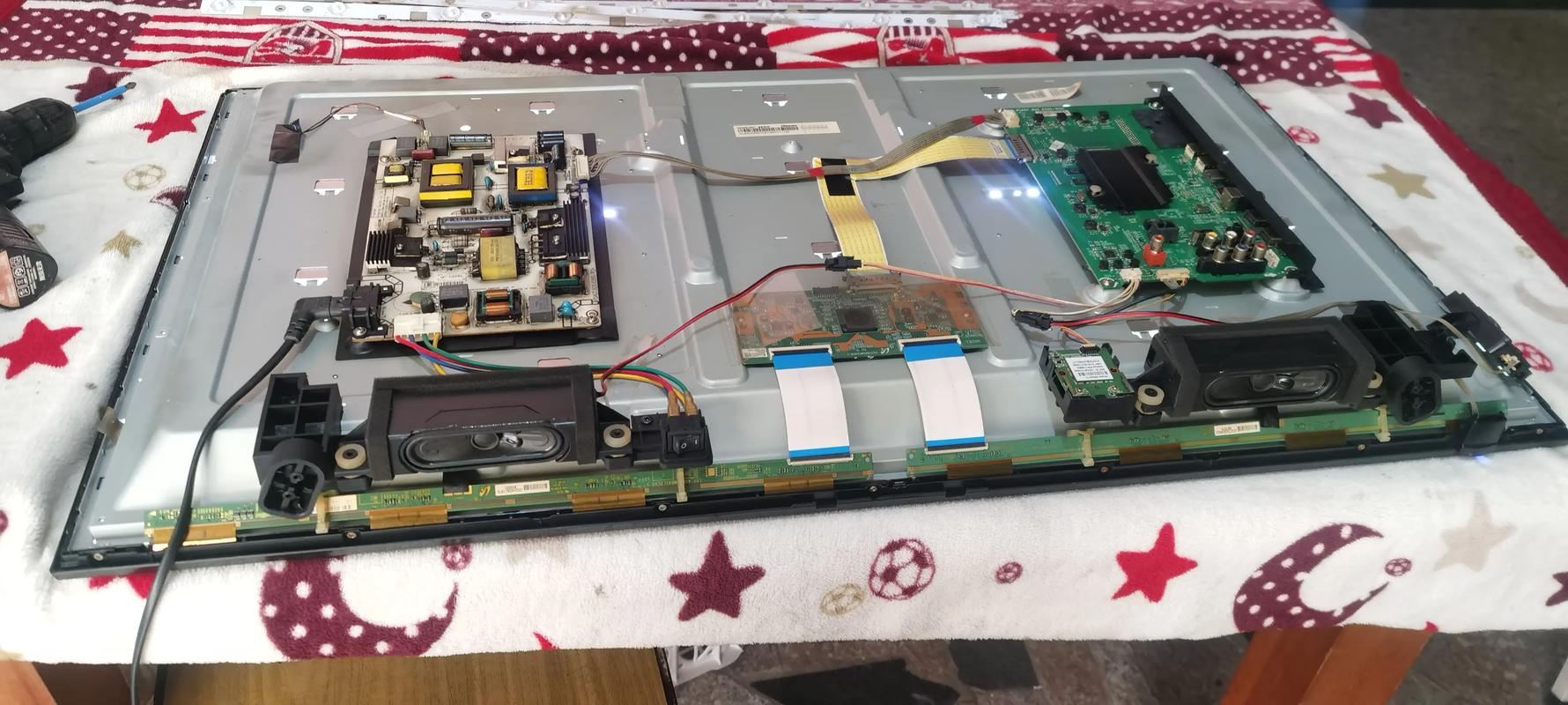

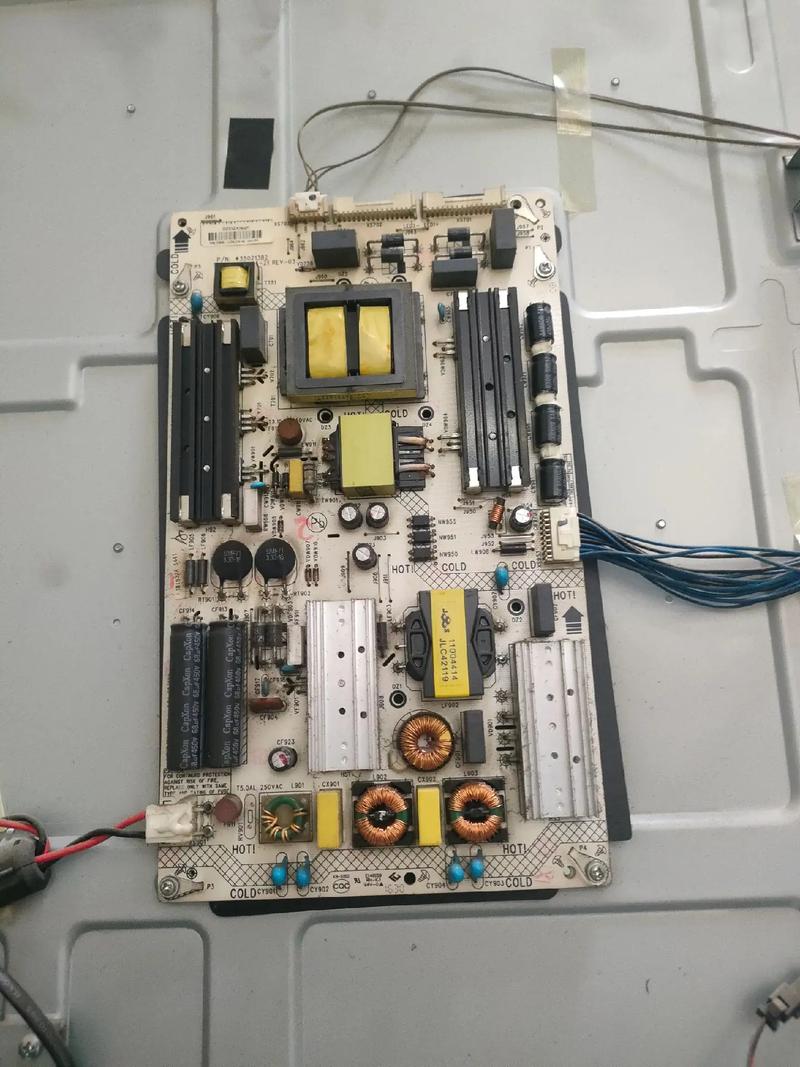

电源板电压测试：整机供电的“心脏”

电源板是液晶显示器的供电核心，将220V交流电转换为多路直流电压，为驱动板、高压板、背光模组等部件供电，其输出电压的稳定性直接影响整机工作状态，需重点检测以下几组电压：

待机电压（STB-VOLTAGE）

• 测试点：电源板输出端标注“STB”“VCC”或“+5VSB”的引脚，通常为紫色或白色线。
• 正常值：+5V±0.2V，部分新型号可能为+3.3V。
• 作用：为驱动板的CPU、内存等待机电路供电，实现遥控开机、指示灯亮灭等基础功能。
• 故障判断：电压为0V或偏低，可能导致无法开机、指示灯不亮；电压过高（如超过5.5V）可能击穿后级电路元件。

主电源电压（P-VOLTAGE）

• 测试点：电源板输出端标注“+12V”“+24V”或“PWR”的引脚，通常为黄色或橙色线（12V）或棕色线（24V）。
• 正常值：+12V±0.5V（多数机型）或+24V±1V（大尺寸或高分辨率机型）。
• 作用：为驱动板的逻辑电路、高压板及背光模组供电，是整机启动后的主要动力源。
• 故障判断：电压无输出可能导致屏幕黑屏（指示灯亮）、反复重启；电压纹波过大（可用示波器检测）可能引发屏幕花屏、闪动。

背光使能电压（BL-ON/OFF）

• 测试点：电源板与驱动板连接的排线中，标注“BL-ON”“BL-EN”或“PWM”的信号线（通常为灰色或蓝色）。
• 正常值：高电平（+3.3V或+5V）为背光开启，低电平（0V）为关闭。
• 作用：受驱动板CPU控制，控制高压板是否工作，从而控制背光亮灭。
• 故障判断：电压始终为低电平，可能导致背光不亮（黑屏但有图像）；电压波动可能导致背光频繁亮灭。

电压调节反馈信号（ADJ/OVP）

• 测试点：电源板反馈引脚，标注“ADJ”“FB”或“OVP”，通常为绿色线。
• 正常值：随负载变化的稳定电压（如+2.5V~+3.3V），具体需参考型号参数。
• 作用：通过反馈电压调节输出电压的稳定性，防止过压（OVP）或欠压故障。
• 故障判断：电压异常可能导致输出电压漂移，引发屏幕亮度异常、保护性关机等。

以下是电源板常见电压测试点总结表：

| 测试点名称 | 标注符号 正常值范围 作用说明 故障影响 |
|------------------|--------------|------------------|--------------------------|--------------------------|
| 待机电压 | STB/VCC | +5V±0.2V | 待机电路供电 | 无法开机、指示灯异常 |
| 主电源电压 | +12V/+24V | +12V±0.5V/+24V±1V| 主供电电路 | 黑屏、重启、花屏 |
| 背光使能信号 | BL-ON/PWM | 高电平+3.3V/5V | 控制背光开关 | 背光不亮/频繁亮灭 |
| 电压反馈调节 | ADJ/FB | +2.5V~+3.3V | 稳定输出电压 | 电压漂移、保护性关机 |

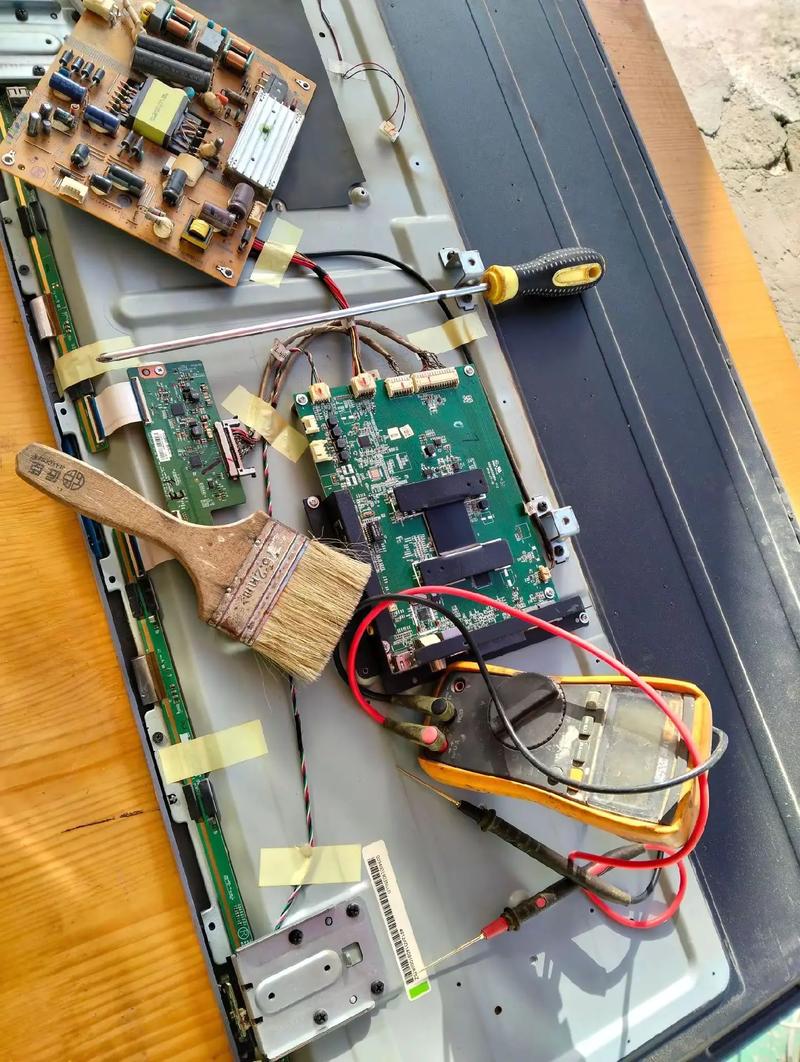

驱动板（主板）电压测试：信号处理与控制的“大脑”

驱动板负责接收外部信号（如HDMI、VGA），进行解码、图像处理，并控制电源板、高压板、屏驱动电路等工作，其关键电压测试点包括：

CPU供电电压（VCC-CPU）

• 测试点：驱动板上CPU供电模块的输出端，标注“VCC”“CPU_VCC”或“+1.2V/+1.8V”等（不同CPU型号供电电压不同）。
• 正常值：常见+1.2V、+1.8V、+3.3V，误差需在±5%以内。
• 作用：为CPU内核及I/O电路供电，是驱动板正常工作的前提。
• 故障判断：电压无输出或偏低可能导致CPU不工作，表现为开机黑屏、指示灯无反应或指示灯闪烁（代码故障）。

存储器供电电压（VCC-MEM）

• 测试点：驱动板上内存芯片（DDR）或闪存（FLASH）的供电引脚，标注“VDDQ”“VREF”或“+1.8V/+2.5V”。
• 正常值：+1.8V±0.1V（DDR3）或+2.5V±0.1V（部分DDR4）。
• 作用：为程序存储和运行提供支持。
• 故障判断：电压异常可能导致开机“无信号”、图像花屏或死机，严重时可能损坏存储芯片。

屏驱动电压（VCC-SCREEN/TCON-VOLTAGE）

• 测试点：驱动板与液晶屏驱动板（TCON）连接的排线中，标注“VCC”“VGL”“VGH”的引脚。
• 正常值：VGL（负压）为-5V~-10V，VGH（正压）为+15V~+25V（不同屏型号差异较大）。
• 作用：为液晶屏的薄膜晶体管（TFT）提供开关电压，控制像素点显示。
• 故障判断：VGL或VGH电压异常可能导致图像缺色、条纹、花屏或无法显示图像。

通信接口电压（I2C/SPI电压）

• 测试点：驱动板与各芯片通信的总线引脚，如SDA（数据线）、SCL（时钟线），通常为+3.3V。
• 正常值：+3.3V±0.3V，通信时电压会有轻微波动（可用示波器检测波形）。
• 作用：实现CPU与电源板、高压板、TCON芯片之间的数据传输。
• 故障判断：电压无波动或始终为高/低电平，可能导致通信失败，引发背光不亮、无图像等故障。

高压板（逆变器）电压测试：背光驱动的“引擎”

高压板（LED驱动板或CCFL逆变器）的作用是将电源板提供的低压直流电转换为高压交流电，点亮液晶屏背光，其电压测试点分为输入与输出两部分：

输入电压（IN-VOLTAGE）

• 测试点：高压板输入端，与电源板连接的引脚，标注“+12V”“+24V”或“VIN”。
• 正常值：与电源板输出主电压一致（如+12V或+24V）。
• 作用：高压板的工作电源。
• 故障判断：电压无输入可能导致背光完全不亮；电压偏低可能导致背光亮但闪烁。

输出高压（AC OUTPUT）

• 测试点：高压板输出端，连接背光灯条的插座，标注“OUTPUT”“HV”或“LAMP”。
• 正常值：CCFL背光：600V~1500V交流（开机瞬间可测）；LED背光：30V~80V直流（恒流驱动）。
• 作用：驱动背光模组发光。
• 故障判断：CCFL背光无高压输出可能为高压板故障或灯条损坏；LED背光电压过低可能导致背光亮度不足或闪烁。

调光信号（DIM/PWM信号）

• 测试点：高压板调光引脚，标注“DIM”“PWM”或“ADJ”，通常为+0.5V~+3V的脉冲信号。
• 正常值：占空比0%~100%可调，电压越高背光越亮（部分机型为电压型调光，电压与亮度正相关）。
• 作用：接收驱动板的调光指令，控制背光亮度。
• 故障判断：信号异常可能导致背光不亮、亮度不可调或亮度满屏不受控。

背光模组电压测试：显示效果的“光源”

背光模组主要由背光板（LED灯条）和导光板组成，重点测试灯条供电与电流：

LED灯条供电电压（V-LED）

• 测试点：灯条输入端，与高压板连接的接口，标注“V+”“V-”或“LED+/-”。
• 正常值：根据灯条串并联数量不同，常见30V~60V（如6串10并灯条约48V）。
• 作用：为LED灯珠提供工作电压。
• 故障判断：电压无输出可能导致背光不亮；电压过高可能烧毁灯珠，过低则亮度不足。

灯条电流（CURRENT）

• 测试点：需用万用表电流档串联在灯条供电回路中，或通过高压板的电流检测引脚（标注“ISENSE”）测量。
• 正常值：根据灯条功率计算（如功率30W、电压48V，电流约0.625A），误差需在±10%以内。
• 作用：反映背光工作电流是否正常。
• 故障判断：电流过小可能为灯条局部损坏或接触不良；电流过大可能为高压板故障或灯条短路。
