《电路与模拟电子技术》综合测试卷
考试时间： 120分钟 总分： 100分
填空题（每空1分，共20分）
- 在直流电路中,电容元件相当于__，电感元件相当于__。
- 基尔霍夫电流定律的物理基础是__定律，其数学表达式为__。
- 一个实际电压源可以用一个理想电压源与一个__电阻的串联模型来等效，一个实际电流源可以用一个理想电流源与一个__电阻的并联模型来等效。
- 在正弦交流电路中,电容元件的电压相位__电流相位90°；电感元件的电压相位__电流相位90°。
- 半导体二极管最主要的特性是__，其正向导通电压硅管约为__V，锗管约为__V。
- 晶体管工作在放大区时,其发射结必须__偏置，集电结必须__偏置。
- 放大电路的静态工作点设置过高,容易出现__失真；设置过低，容易出现__失真。
- 理想集成运算放大器在线性区工作时,具有“虚短”和“虚断”两个重要特点，即两输入端电位近似相等，__；两输入端输入电流近似为零，__。
- 在集成运放构成的负反馈电路中,若希望电路的输入电阻增大、输出电阻减小，应引入__反馈；若希望稳定输出电压，应引入__反馈。
- 单相桥式整流电路中,若变压器副边电压有效值为U₂，则输出电压平均值Uo(AV) ≈ __；若在电路后加上一个电容滤波，在负载RL足够大时，Uo(AV) ≈ __。
选择题（每题2分，共20分）
-
在图示电路中,已知 U_S = 6V, I_S = 2A, R = 2Ω，电阻 R 消耗的功率为：
[图示：一个电压源 US 和一个电流源 IS 共同作用于一个电阻 R]
A. 8W B. 12W C. 18W D. 24W
-
RLC 串联电路发生谐振时，电路的阻抗： A. 达到最大值 B. 达到最小值 C. 等于感抗 D. 等于容抗

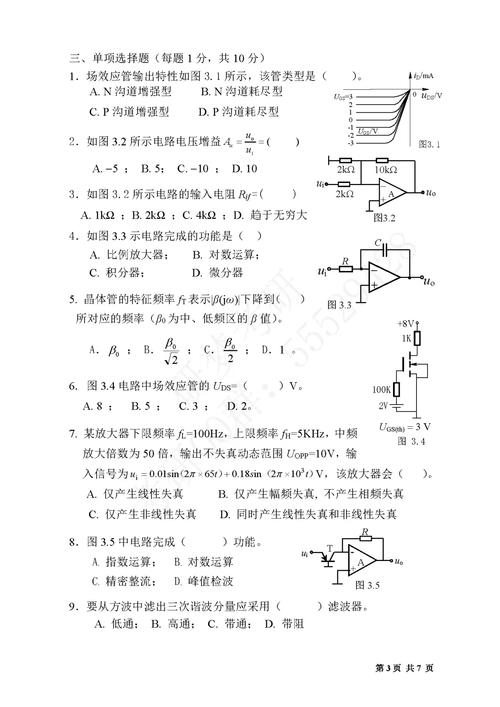

（图片来源网络，侵删） -
测得某放大电路中三极管三个电极的电位分别为 V1=2V, V2=6V, V3=1.3V，则该三极管是： A. NPN型硅管，1为e极，2为c极，3为b极 B. PNP型硅管，1为e极，2为c极，3为b极 C. NPN型锗管，1为e极，2为c极，3为b极 D. PNP型锗管，1为e极，2为c极，3为b极
-
为了稳定放大电路的静态工作点,应引入： A. 直流负反馈 B. 交流负反馈 C. 直流正反馈 D. 交流正反馈
-
射极输出器的主要特点是： A. 电压放大倍数远大于1，输入电阻小，输出电阻大 B. 电压放大倍数约等于1，输入电阻大，输出电阻小 C. 电压放大倍数远大于1，输入电阻大，输出电阻小 D. 电压放大倍数约等于1，输入电阻小，输出电阻大
-
理想运算放大器开环增益为： A. 0 B. 1 C. 一个很大的有限值 D. 无穷大

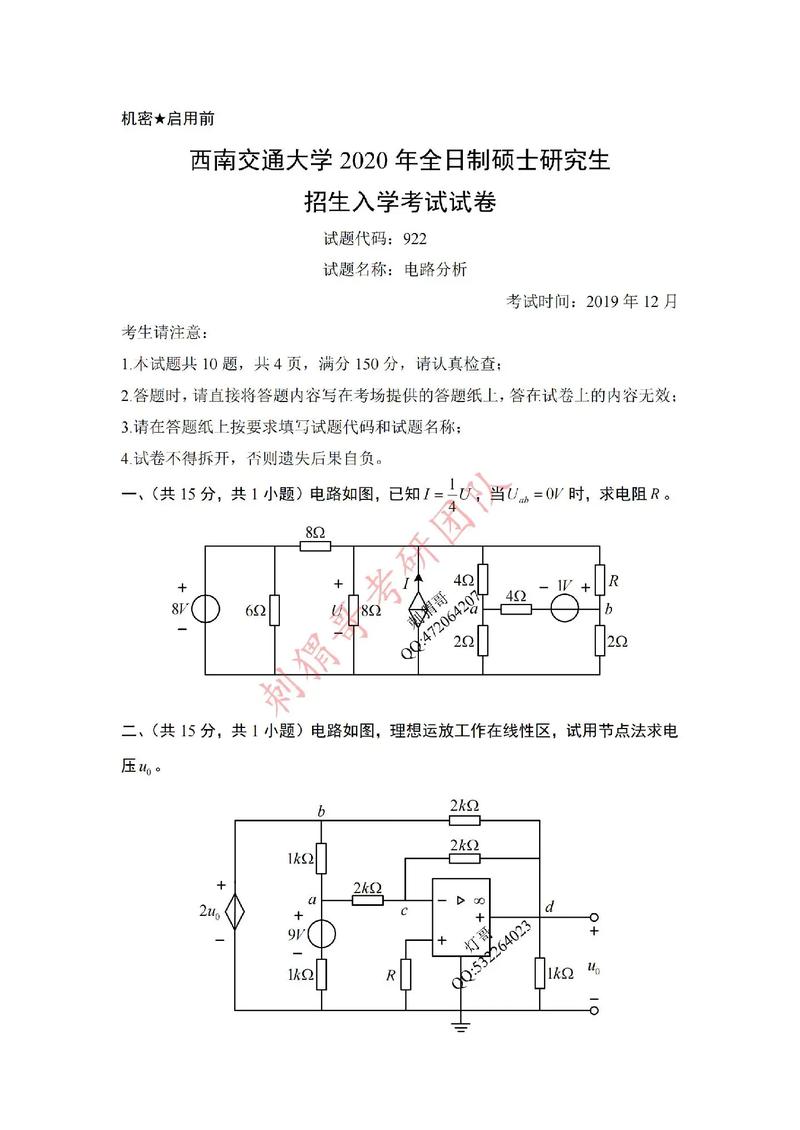

（图片来源网络，侵删） -
在单相桥式整流电容滤波电路中,若负载开路，则输出电压平均值Uo(AV)约为： A. 0.45U₂ B. 0.9U₂ C. U₂ D. 1.2U₂
-
某放大电路的通频带是50kHz~1MHz，其带宽为： A. 1MHz B. 50kHz C. 950kHz D. 1050kHz
-
在共射极放大电路中,集电极电阻Rc的主要作用是： A. 为三极管提供集电极电流 B. 将三极管的电流放大作用转换为电压放大 C. 提供稳定的静态工作点 D. 提供能量
-
欲将一个正弦波电压转换为一个脉动直流电压,应选用： A. 稳压管 B. 二极管 C. 晶体管 D. 电容
判断题（对的打“√”，错的打“×”，每题1分，共10分）
- 任何线性电路都可用叠加定理进行分析。
- 电容在直流电路中相当于开路,因此在交流电路中也相当于开路。
- 晶体管的发射区和集电区是同类型半导体,因此两个电极可以互换使用。
- 只要在放大电路中引入反馈,就一定能改善其性能。
- “虚地”现象是集成运放在线性区工作时，在同相比例运算电路中出现的。
- 整流电路可将交流电变换为脉动的直流电。
- 功率放大电路的主要任务是提高输出电压的幅度。
- 电路的频率特性是指电路对不同频率信号的响应能力。
- P型半导体的多数载流子是空穴。
- 在深度负反馈条件下,负反馈放大器的闭环增益仅取决于反馈网络的参数。
分析与计算题（共50分）

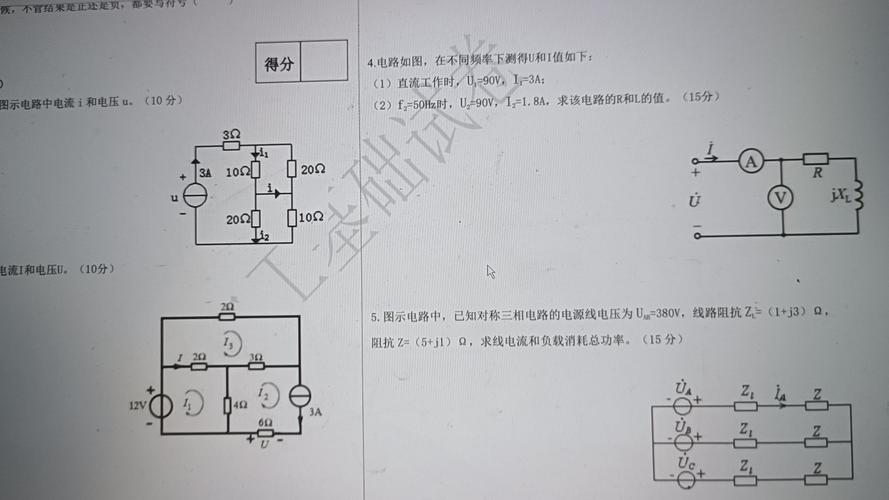

（本题10分） 电路如图所示，用电源等效变换法求流过电阻 R₄ 的电流 I。
[图示：一个由 US1, R1, IS, R2, US2, R3, R4 组成的复杂电路，可自行绘制或描述]
（本题15分） 单管共射极放大电路如图所示，已知 Vcc = 12V, Rb = 300kΩ, Rc = 3kΩ, Re = 1kΩ, 三极管的 β = 100, UBE(on) = 0.7V。
[图示：一个典型的分压偏置共射放大电路，包含Vcc, Rb1, Rb2, Rc, Re, C1, C2, 三极管]
请： (1) 估算电路的静态工作点（IBQ, ICQ, UCEQ）。 (2) 画出该电路的微变等效电路。 (3) 计算电路的电压放大倍数 Au、输入电阻 Ri 和输出电阻 Ro。（设三极管的 rbe = 1.5kΩ）
（本题15分） 电路如图所示，集成运放是理想的，输入电压为 uI。
[图示：一个由运放构成的比例运算电路，包含R1, R2, Rf，信号从反相端输入]
请： (1) 判断该电路的反馈组态。 (2) 推导出输出电压 uO 与输入电压 uI 之间的关系表达式。 (3) 若 R1 = 10kΩ，Rf = 100kΩ，uI = 0.5V，求 uO 的值。
（本题10分） 单相桥式整流电容滤波电路如图所示，已知变压器副边电压有效值 U₂ = 20V，负载电阻 RL = 50Ω，滤波电容 C = 2200μF。
[图示：一个标准的桥式整流滤波电路，包含变压器、四个二极管、电容C和负载RL]
请： (1) 计算电路在空载（RL → ∞）时的输出电压平均值 Uo(AV)。 (2) 计算电路带载时的输出电压平均值 Uo(AV)（估算值）。 (3) 选择合适的整流二极管（考虑其最大整流电流和最高反向工作电压）。
参考答案
填空题
- 开路,短路
- 电流, ΣI = 0 (或 ΣI_入 = ΣI_出)
- 内阻, 内阻
