这是一个在电子设备设计中至关重要但又常常被忽视的领域,EMC技术确保你的电子设备既能抵抗外部电磁骚扰，又不会自身产生过强的电磁骚扰去影响其他设备。
（图片来源网络，侵删）
下面我将从几个核心方面来详细解释EMC技术。
什么是EMC？—— 理解两个核心概念
EMC包含两个相互关联的方面：
EMI (Electromagnetic Interference) - 电磁骚扰
指设备自身产生的电磁能量,对其他设备或系统造成不良影响，通俗地说，就是“我干扰别人”。
- 例子：你的手机靠近音响时，音响发出“滋滋”声，这就是手机的EMI影响了音响。
- 衡量标准：EMI超标，产品就无法通过相关法规的认证（如CE, FCC, CCC），无法在市场上销售。
EMS (Electromagnetic Susceptibility) - 电磁抗扰度
指设备抵抗外部电磁骚扰的能力,通俗地说，就是“别人干扰不了我”。
（图片来源网络，侵删）
- 例子：在强信号基站附近，你的手机通话质量没有明显下降，说明它的EMS性能较好。
- 衡量标准：EMS不合格，产品在实际使用中可能会出现死机、数据错误、功能失灵等问题，可靠性差。
EMC设计的最终目标：让产品在电磁环境中，既能稳定工作（EMS），又不会对环境造成不可接受的电磁污染（EMI）。
EMC问题的三大要素
要解决EMC问题,首先要理解其产生的三个基本要素，缺一不可：
- 骚扰源：产生电磁能量的源头，开关电源、时钟电路、高速数字信号线、电机等。
- 耦合路径：骚扰能量从源头传播到受害设备的途径，这是EMC设计的核心和难点，主要分为：
- 传导耦合：骚扰通过导线（如电源线、信号线）直接传播。
- 辐射耦合：骚扰以电磁波的形式通过空间传播。
- 敏感设备：受骚扰影响的设备，微控制器、模拟电路、传感器等。
EMC设计的基本思路：切断耦合路径，抑制骚扰源，或保护敏感设备。
EMC设计的关键技术
EMC技术贯穿于产品设计的每一个环节,从方案选型到最终测试，是一个系统性的工程。

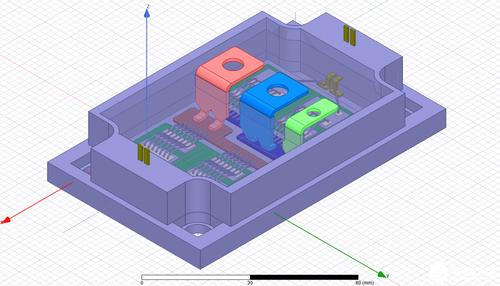

（图片来源网络，侵删）
元器件选型与PCB布局设计（最关键、最经济的阶段）
这是EMC设计的黄金阶段，一旦PCB设计完成，后期修改的成本会非常高。
A. 元器件选型
- 选择低速芯片：在满足性能要求的前提下，尽量选择工作频率较低的芯片，频率越低，EMI问题越简单。
- 选择EMC性能好的芯片：选择输出驱动能力可调、开关速度可控的芯片，有些芯片专门针对EMC进行了优化。
- 选择合适的无源器件：
- 电容：选择低等效串联电感和等效串联电阻的电容（如多层陶瓷电容MLCC），用于滤波和去耦。
- 磁珠：选择在目标噪声频率下具有高阻抗的铁氧体磁珠，用于抑制高频噪声。
- 电阻：对于高频信号，优先选择厚膜电阻，其寄生参数较小。
B. PCB布局设计
- 分割：
- 电源/地平面分割：将模拟地、数字地、功率地等进行合理分割，防止数字噪声通过地线耦合到模拟电路。
- 物理隔离：将高噪声电路（如开关电源、时钟电路）与低噪声敏感电路（如模拟前端、射频电路）在物理上分开。
- 接地策略：
- 单点接地：低频电路（<1MHz）常用，避免形成接地环路。
- 多点接地：高频电路（>10MHz）常用，为高频电流提供最短的低阻抗回路。
- 混合接地：结合两者优点，通过零欧姆电阻或磁珠连接不同地。
- 地平面：高频设计的首选，为所有信号提供稳定的参考平面，有效减小环路面积，抑制辐射。
- 电源设计：
- 去耦电容：在芯片的电源和地引脚附近放置合适的去耦电容（通常为0.1uF和10uF并联），为芯片提供瞬态电流，滤除电源噪声。
- 星形连接：多个电源模块的输入端汇集到一点，避免电源噪声通过公共阻抗耦合。
- 布线技巧：
- 关键信号线：时钟、复位线等高速信号线要短而直。
- 环路面积最小化：电流总是走环路，任何信号线（电源线、信号线）与其回流路径形成的环路面积越小，天线效应越弱，辐射和接收噪声的能力就越差。
- 避免平行走线：高速信号线与高速信号线，高速信号线与低速信号线之间要避免长距离平行，以防串扰，如果必须平行，可增加地线隔离。
- 阻抗匹配：对于高速信号线，需要进行阻抗匹配，防止信号反射。
- 铺铜：大面积铺铜可以提供低阻抗的回流路径，增强抗干扰能力。

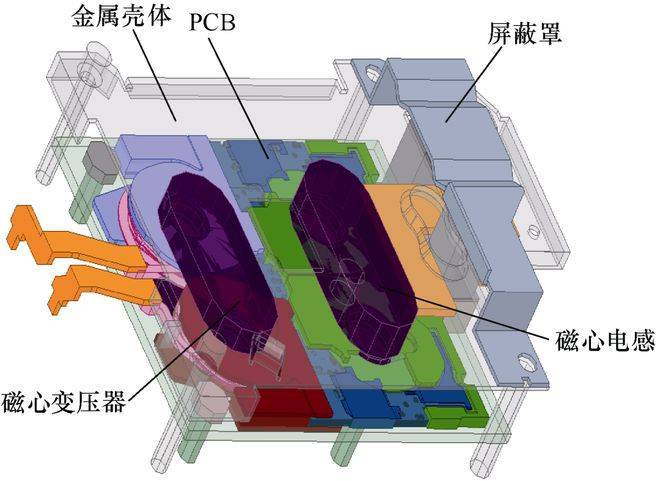

结构与屏蔽设计
当PCB设计无法完全解决问题时,就需要通过结构外壳进行屏蔽。
- 屏蔽原理：用导电或导磁材料制成外壳，将电磁波限制在内部或外部。
- 屏蔽效能：取决于材料本身、厚度、以及最重要的——导电接触。
- 关键设计点：
- 接缝：外壳的任何接缝（如上下盖结合处）都是屏蔽的薄弱环节，必须使用导电衬垫（如导电泡棉、金属丝网）来保证良好的电气接触。
- 通风孔：对于需要散热的设备，通风孔会破坏屏蔽完整性，解决方案是使用金属网或截止波导通风板（蜂窝板），它们对高频电磁波有很好的截止效果。
- 连接器与线缆：线缆是“天线”，最容易将内部噪声辐射出去或将外部噪声引入，所有进出屏蔽壳的线缆都必须通过滤波连接器或加装磁环进行滤波。
- 显示屏/观察窗：对于需要显示的窗口，可以使用金属镀膜或金属网的透明导电材料。
滤波与接地设计
- 滤波：
- 输入/输出滤波：在电源入口、信号I/O口使用π型滤波电路或共模电感，滤除传导噪声。
- 线缆滤波：在进出设备的线缆上套上铁氧体磁环，对共模噪声有很好的抑制作用。
- 接地：
- 接地是EMC的基石，一个糟糕的接地设计，会让所有其他努力都白费。
- 安全地：必须保证设备外壳与大地可靠连接，以防止触电和泄放静电。
- 功能地：为电路提供参考地，其设计策略如前所述（单点、多点、混合）。
EMC设计流程
一个专业的EMC设计流程应该是这样的：
- 预研与方案阶段：进行EMC风险评估，选择EMC性能好的元器件和架构，从源头上规避风险。
- PCB设计阶段：严格执行上述PCB布局和布线原则，这是成本效益最高的阶段。
- 样机试制与预测试阶段：制作样机后，在专业的EMC实验室进行预测试，根据测试结果，定位问题，修改设计（通常是PCB或结构），这个阶段反复几次，可以大大降低后期整改的风险。
- 正式认证测试阶段：产品定型后，送至权威认证机构进行正式的法规认证测试（如CE/FCC/CCC）。
- 生产与一致性维护：确保生产工艺不会影响EMC性能（如螺丝扭矩、导电衬垫的压缩量等）。
EMC技术不是一门孤立的“玄学”，而是贯穿产品始终的系统工程。
- 核心理念：控制源头、切断路径、保护敏感设备。
- 黄金法则：EMC问题，设计解决80%，调试解决20%，将工作重心放在前期的PCB设计和元器件选型上，是最高效、最经济的做法。
- 系统思维：EMC是电气、结构、软件等多学科交叉的领域，需要工程师具备全局观。
对于产品经理和硬件工程师来说,理解EMC的基本原理和设计要点，能够在项目早期就将其纳入考量，从而设计出更可靠、更具市场竞争力的产品。
