在工业自动化领域，PLC编程是实现设备控制与系统集成的核心技术，而技术协议则是确保不同设备、系统间通信与协作的“语言规范”，两者紧密结合，共同构成了现代工业自动化系统的运行基石，本文将深入探讨PLC编程的核心要素、技术协议的关键作用,以及两者在实践中的协同应用。

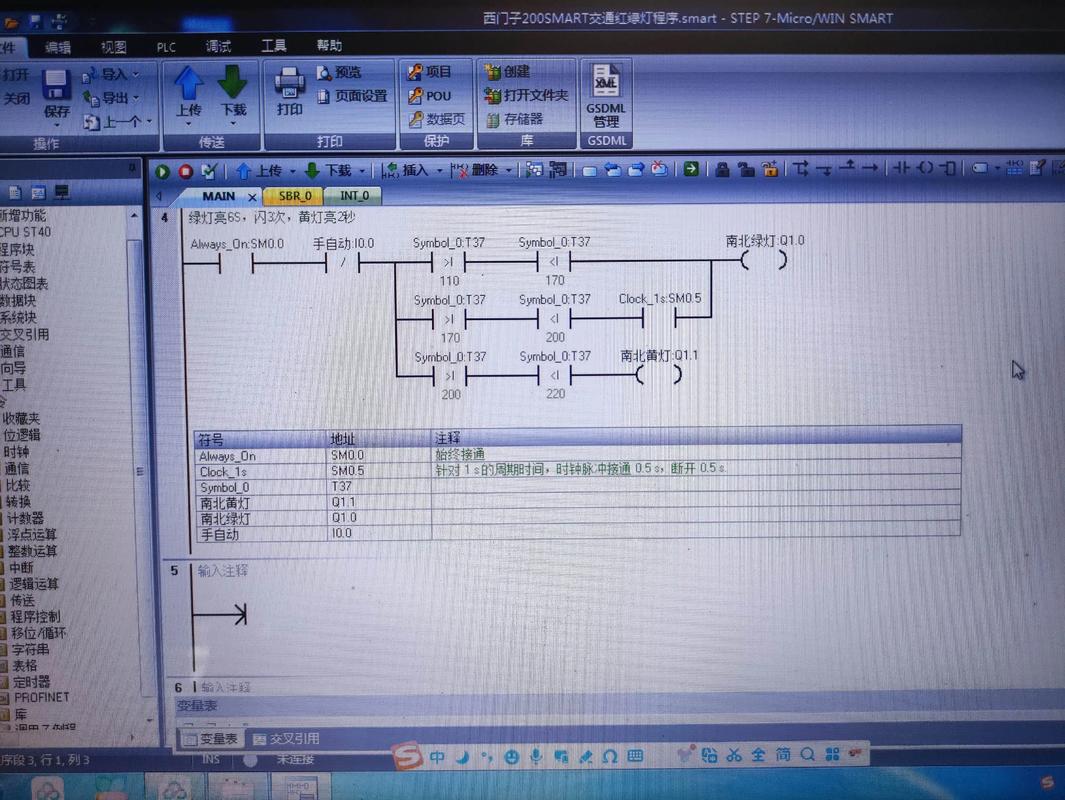

PLC编程的核心在于通过逻辑控制、数据处理和通信功能，实现对工业设备的精准操作，其编程语言主要包括梯形图（LAD）、功能块图（FBD）、结构化文本（ST）等，其中梯形图因直观易用成为最主流的编程方式，编程过程中，需根据控制需求设计合理的程序结构，如分步控制、联锁保护、故障诊断等模块，在一条自动化生产线上，PLC程序需协调电机启停、传感器信号采集、气动元件动作等多个环节，确保各工序按顺序执行，程序需具备实时性，能够快速响应外部信号变化，并具备容错能力，避免因单点故障导致整个系统停机，PLC编程还需考虑可维护性，通过注释、模块化设计等方式降低后期调试和升级的难度。
技术协议则是PLC与其他设备（如HMI、变频器、机器人、上位机等）实现数据交换的通信规则，常见的工业通信协议包括Modbus、Profinet、EtherNet/IP、CANopen等，每种协议在通信速率、传输距离、数据格式和应用场景上各有特点，以Modbus协议为例，它基于主从架构，支持串行通信（如RS485）和TCP/IP通信，通过寄存器地址（如保持寄存器40001-49999）实现数据读写，常用于PLC与变频器、智能仪表的简单通信，而Profinet基于工业以太网，具有高速、实时性强的特点，适用于复杂运动控制和多设备协同系统，技术协议的选择需综合考虑系统规模、实时性要求和设备兼容性，在汽车生产线上，Profinet可满足机器人与PLC之间的毫秒级同步控制需求；而在小型包装设备中，Modbus-Rtu则因成本低、实施简单成为首选。
在实际项目中，PLC编程与技术协议的协同至关重要，需明确系统的通信架构，确定哪些设备需要通过协议交互，以及交互的数据类型（如开关量、模拟量、字符串等），PLC需通过Modbus协议从温控模块读取实时温度，并根据预设值调节加热器输出；通过Profinet将生产数据上传至上位机MES系统，实现生产过程的可视化与追溯，在PLC编程中需编写通信程序，初始化协议参数（如站号、波特率、数据长度等），并设计数据读写逻辑，以Modbus-TCP通信为例，PLC需作为客户端，通过调用发送指令（如功能码03读取保持寄存器）获取服务器设备的温度数据，并将处理后的控制指令（如功能码06写入单个寄存器）发送至变频器，调节电机转速，在此过程中，需处理通信异常（如超时、数据校验错误）,确保系统稳定运行。
为确保PLC编程与技术协议的规范实施，需遵循以下关键步骤：1. 需求分析：明确控制目标、设备清单及通信需求，确定协议类型和数据映射关系；2. 协议配置：在PLC硬件组态中配置通信模块（如CP343-1以太网模块），设置协议参数（如Profinet设备名称、IP地址）；3. 程序开发：编写通信程序，包括数据发送、接收、错误处理等逻辑，并测试数据交互的正确性；4. 系统联调：结合HMI界面、现场设备进行整体测试，验证控制逻辑与通信功能的协同效果；5. 文档编写：记录程序注释、协议配置参数、数据地址表等文档,便于后期维护。
以下以一个典型的PLC与变频器通信项目为例，说明技术协议的应用，假设某输送带系统需通过PLC控制变频器实现电机速度调节，采用Modbus-Rtu协议通信，PLC通过RS485接口连接变频器，设定变频器站号为1，需读取电机当前频率（寄存器地址4001）和设定目标频率（寄存器4002），在PLC编程中，使用梯形图调用“MBUS_MSG”指令，配置功能码03读取4001地址的2个字节数据，存入PLC的MD100；调用功能码06将MD110中的目标频率值写入4002地址，程序需比较MD100（当前频率）与MD110（目标频率），若偏差超过5Hz，则触发报警并停止电机，通过该协议，PLC实现了对变频器的实时监控与控制,确保输送带速度稳定。
在复杂系统中，多协议协同通信更为常见，在智能仓储系统中，PLC需通过Profinet与堆垛机通信，控制货物存取；通过EtherNet/IP与AGV小车通信，调度运输路径；通过Modbus与电子标签系统通信，获取货物信息，PLC需管理多个通信接口，处理不同协议的数据格式转换，并确保数据同步，PLC需将Profinet接收到的堆垛机位置数据，通过EtherNet/IP转发给AGV小车，协调两者避让，这要求PLC具备强大的数据处理能力和高效的通信调度机制,避免数据冲突或延迟。
为保障系统的可靠性与安全性，PLC编程与技术协议需考虑以下因素：1. 实时性：对于运动控制等高速场景，需选择具有实时性保证的协议（如Profinet IRT），并优化程序扫描周期；2. 冗余设计：在关键应用中，可采用双PLC冗余或双网络冗余，避免单点故障；3. 数据安全：通过协议加密（如Profinet的DCP认证）或防火墙，防止未授权访问；4. 兼容性：优先选择工业标准协议，避免使用厂商私有协议,确保设备扩展性。
相关问答FAQs：
-
问：如何选择适合PLC系统的通信协议？
答：选择通信协议需综合考虑以下因素：①系统规模与实时性要求，如高速运动控制优先选择Profinet或EtherNet/IP，简单设备可选Modbus；②设备兼容性，确保所有支持通信的设备均兼容所选协议；③传输距离与介质，如长距离传输可采用光纤支持的Profinet，短距离可用以太网；④成本预算，工业以太网协议通常需支持千兆网络的硬件，成本较高，而Modbus-Rtu基于RS485，成本较低，需参考项目规范，若客户指定协议（如汽车行业常用Profinet）,则需优先满足。 -
问：PLC编程中如何处理通信协议的异常情况？

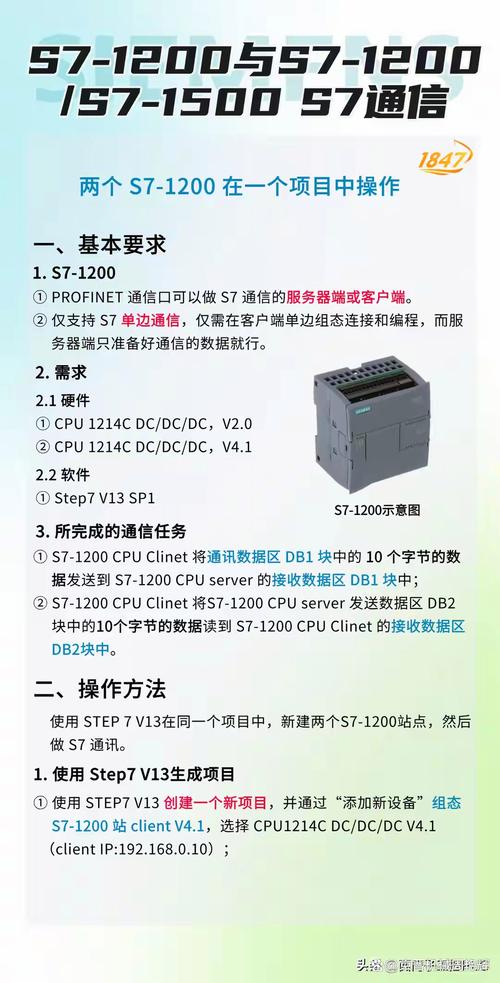

答：处理通信异常需在程序中设计完善的错误处理机制：①超时检测，为通信指令设置超时时间（如5秒），若未收到响应则触发重试或报警；②数据校验，通过协议自带的校验机制（如Modbus的CRC校验）或自定义校验和，验证数据完整性；③状态监控，实时读取通信模块的状态字（如错误代码、在线状态），判断通信是否正常；④故障恢复，对于短暂故障，可自动重启通信接口或切换备用通道；对于持续故障，则需安全停机并记录故障信息，在S7-1200 PLC中，可通过“GET”指令读取通信模块的诊断缓冲区，获取具体错误原因,并通过报警灯或HMI提示操作人员。
