ofdm技术原理框图

OFDM技术原理框图是理解其核心工作机制的关键,它展示了从基带信号处理到射频发射/接收的完整流程,体现了OFDM如何通过子载波复用、正交调制和高效频谱利用实现高速数据传输,以下将结合技术原理和框图组成模块,详细解析OFDM系统的实现逻辑。

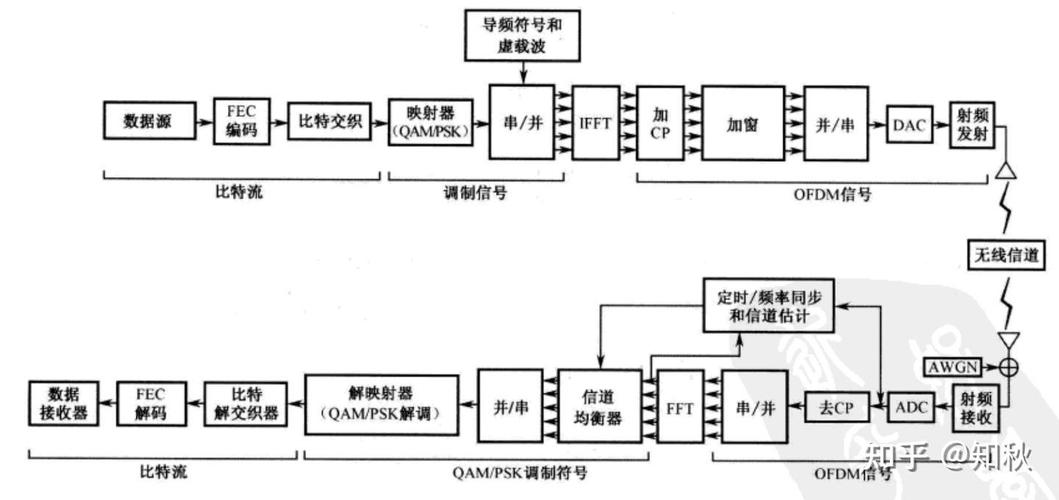

ofdm技术原理框图-图1
(图片来源网络,侵删)

OFDM技术原理概述

OFDM(Orthogonal Frequency Division Multiplexing,正交频分复用)是一种多载波调制技术,其核心思想是将高速数据流分解为多个低速子数据流,每个子数据流独立调制在一个相互正交的子载波上并行传输,正交性使得子载波在频谱上重叠,但接收端可通过相关解调实现无干扰分离,从而显著提高频谱利用率,OFDM通过循环前缀(Cyclic Prefix, CP)插入可有效对抗多径效应引起的码间干扰(ISI)和载波间干扰(ICI),适用于无线信道等频率选择性衰落环境。

OFDM发射端原理框图及核心模块

发射端的主要任务是将输入的二进制数据流转换为适合无线信道传输的OFDM信号,其典型原理框图包含以下关键模块:

信道编码与交织

  • 信道编码:为提高数据传输的可靠性,首先对输入比特流进行信道编码(如卷积码、Turbo码或LDPC码),通过添加冗余比特实现纠错功能,降低误码率。
  • 交织:将编码后的比特序列进行交织(如块交织或卷积交织),打乱比特顺序,以对抗信道突发错误(如深衰落导致的连续比特错误)。

数字调制

将交织后的比特流映射为复数符号,根据调制方式不同(如QPSK、16QAM、64QAM),每2~6比特映射为一个调制符号,QPSK将2比特映射为一个包含同相(I)和正交(Q)分量的复数符号,16QAM将4比特映射为一个复数符号。

串并转换(S/P)

将高速的串行调制符号流转换为低速的并行子数据流,假设子载波数量为N,串行输入的符号流被分成N路并行支路,每路对应一个子载波的数据,串并转换是OFDM实现多载波并行传输的基础,可降低每个子载波的符号速率,延长符号周期,从而增强抗多径能力。

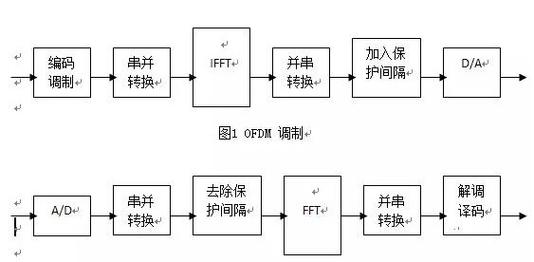

ofdm技术原理框图-图2
(图片来源网络,侵删)

IFFT(逆快速傅里叶变换)

OFDM的核心模块之一,通过N点IFFT运算,将频域的并行子数据流转换为时域信号,IFFT利用子载波的正交性,将每个子载波的频域符号调制到相应的正交基频上,叠加生成时域OFDM符号,数学上,若第k个子载波的符号为X[k],则时域信号x[n]可表示为:
[ x[n] = \frac{1}{\sqrt{N}} \sum_{k=0}^{N-1} X[k] e^{j2\pi kn/N}, \quad n=0,1,\dots,N-1 ]
( e^{j2\pi kn/N} ) 即为第k个子载波的载波波形,正交性体现在不同子载波在符号周期内内积为零。

并串转换(P/S)

将IFFT输出的并行时域信号转换为串行信号,形成连续的OFDM符号流。

循环前缀(CP)插入

为对抗多径效应,在OFDM符号的起始位置插入一段保护间隔(GI),该段复制了OFDM符号尾部的一部分数据(通常为符号周期的1/4~1/8),CP的作用是:使多径信号的时延扩展不超过CP长度,确保多径分量与主信号在FFT积分周期内对齐,消除码间干扰(ISI);由于CP包含完整的子载波周期,可维持子载波间的正交性,避免载波间干扰(ICI)。

数模转换(DAC)与射频处理

将数字OFDM信号通过DAC转换为模拟信号,随后进行上变频(混频)、功率放大等射频处理,最终通过天线发射到无线信道。

OFDM接收端原理框图及核心模块

接收端是发射端的逆过程,主要任务是从受信道损伤的接收信号中恢复原始数据,其原理框图包含以下模块:

射频处理与模数转换(ADC)

接收天线信号经过低噪声放大(LNA)、下变频(混频)等射频处理后,由ADC转换为数字信号,以便后续数字信号处理。

同步与CP去除

  • 同步:包括符号定时同步(确定OFDM符号起始位置)和载波频率同步(补偿收发端本地振荡器的频率偏差),同步是OFDM接收的关键,同步误差会导致CP错位或子载波间正交性破坏,增加误码率。
  • CP去除:在正确同步后,去除OFDM符号前端的CP部分,保留有效数据符号,为FFT运算做准备。

FFT(快速傅里叶变换)

IFFT的逆运算,将时域OFDM信号转换回频域信号,通过FFT,每个子载波上的调制符号被分离出来,恢复出并行频域数据,FFT运算效率高(复杂度为( N\log_2N )),是实现OFDM实时处理的关键。

并串转换(P/S)

将FFT输出的并行频域符号流转换为串行符号流。

信道估计与均衡

  • 信道估计:通过插入导频符号(如 pilots)或训练序列,估计信道对每个子载波的响应(包括幅度和相位变化),导频符号在频域上均匀分布,接收端通过插值算法获得所有子载波的信道状态信息(CSI)。
  • 均衡:利用信道估计结果对频域符号进行补偿,消除信道衰落和噪声的影响,由于OFDM每个子载波经历平坦衰落,均衡过程简单,仅需对每个子载波符号乘以信道响应的共轭复数(如ZF均衡或MMSE均衡)。

数字解调与信道解码

  • 解调:根据发射端采用的调制方式(如QPSK、16QAM),将均衡后的复数符号映射回比特流,64QAM的每个复数符号对应6比特,需根据星座图确定对应的比特组合。
  • 解交织:对解调后的比特流进行去交织,恢复编码前的比特顺序,以纠正信道突发错误的影响。
  • 信道解码:使用与发射端对应的译码算法(如Viterbi译码、BP译码)去除冗余比特,纠正传输中的错误,最终输出原始二进制数据。

OFDM技术关键特性总结

基于上述原理框图,OFDM技术的核心优势可归纳为:

  1. 高频谱利用率:子载波频谱重叠且正交,无需保护间隔,相比传统频分复用(FDM)可节省频谱资源。
  2. 抗多径干扰:通过CP插入和并行传输,延长符号周期,降低多径时延扩展的影响。
  3. 灵活的带宽配置:通过调整子载波数量(N)和子载波间隔,可适应不同带宽需求(如5G中可配置15kHz、30kHz等子载波间隔)。
  4. 实现复杂度低:采用IFFT/FFT实现多载波调制与解调,避免了传统多载波系统中多个独立振荡器的复杂结构。

相关问答FAQs

Q1:OFDM中的“正交性”具体指什么?如何保证正交性不受破坏?
A:OFDM的正交性是指不同子载波的载波波形在符号周期内内积为零,数学上表示为:
[ \int_{0}^{T} e^{j2\pi k_1 t/T} \cdot e^{-j2\pi k_2 t/T} dt = 0, \quad k_1 \neq k_2 ]
正交性使得接收端可通过FFT分离各子载波信号,实现频谱重叠无干扰,正交性主要受两个因素影响:

  • 载波频率偏差:收发端本地振荡器的频率误差会导致子载波频谱偏移,破坏正交性,需通过载波同步算法(如锁相环)进行补偿。
  • 多径效应:若多径时延超过CP长度,会导致子载波间干扰(ICI),需确保CP长度大于最大多径时延,并通过信道均衡进一步抑制残留干扰。

Q2:循环前缀(CP)的长度如何确定?过长或过短对系统性能有何影响?
A:CP长度需根据信道最大多径时延扩展(( \tau{\max} ))确定,通常满足 ( T{CP} \geq \tau{\max} )。( T{CP} ) 为CP长度,( \tau_{\max} ) 为信道中最长多径分量的时延。

  • CP过长:会降低频谱效率,因为CP不携带有效数据,增加符号周期中的冗余部分,导致数据传输速率下降。
  • CP过短:若 ( T{CP} < \tau{\max} ),多径分量会干扰后续OFDM符号,造成码间干扰(ISI),同时破坏子载波正交性,引起载波间干扰(ICI),显著增加误码率。
    实际系统中,需根据信道特性(如室内、室外环境)权衡CP长度,例如802.11ac标准中CP长度通常为0.2~0.8倍符号周期。
