创维tea1733维修涉及对这款电源管理芯片的检测、故障判断及更换处理，需结合电路原理和实操经验逐步排查，以下是详细维修流程及要点：

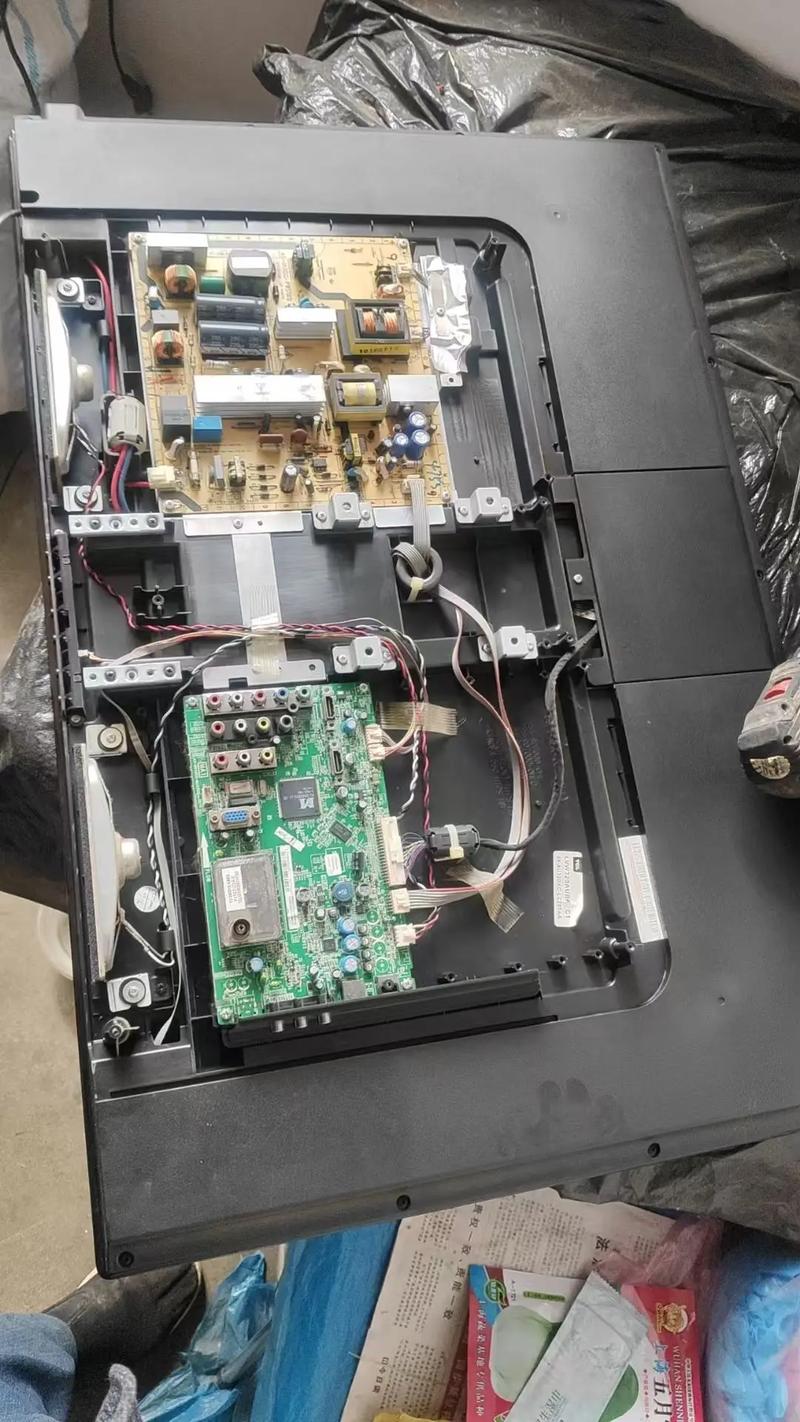

故障初步判断与安全准备
维修前需确认电视故障现象是否与tea1733相关,常见表现包括：不开机、指示灯不亮、反复重启、无+12V/+5V电压输出等，操作前务必断开电源，对大容量电容（如300V以上）进行放电，避免触电或元件损坏，准备工具包括万用表、示波器、热风枪、焊台及替换用tea1733芯片（需确认型号兼容性，不同批次引脚功能可能存在差异）。
关键检测步骤
供电与外围电路检查
tea1733正常工作的前提是供电及外围元件无异常,重点检测以下部分：
- VCC供电：测量芯片VCC引脚（通常为第8脚）电压，正常应为12-18V，若无电压，需检查启动电阻（如R801，常见值100kΩ）及滤波电容（C801，耐压25V以上）是否开路或失效。
- 过压保护电路：检测稳压二极管（如ZD801）是否击穿，或取样电阻（如R802、R803）是否变值，防止误判导致新芯片再次损坏。
- PWM驱动输出：用示波器测量第5、6脚（驱动输出端）波形，正常应为高频脉冲波（频率约50-100kHz），若无波形，需检查反馈电路（如光耦PC801）及次级整流电路。
引脚功能与实测数据对比
参考tea1733 datasheet，使用万用表二极管档测量各引脚对地阻值（红表笔接地，黑表笔测引脚），并与正常值对比（以下为典型机型参考值）：
| 引脚 | 功能 | 正向阻值（kΩ） | 反向阻值（kΩ） | 常见故障现象 |
|---|---|---|---|---|
| 1 | 电压反馈 | 2-6.5 | 电压不稳，输出过高 | |
| 2 | 电流检测 | 8-1.2 | 过流保护，无输出 | |
| 3 | 使能控制 | 5-5.8 | 无法开机，使能信号异常 | |
| 4 | 地线 | 0 | 0 | 接地不良导致工作不稳定 |
| 5-6 | 驱动输出 | 3-0.5 | 无电压输出，变压器无“滋”声 | |
| 7 | 同步输入 | 0-7.5 | 振荡异常，干扰大 | |
| 8 | VCC供电 | 8-4.5 | 5-6.5 | 芯片不工作，无启动电压 |
若某引脚阻值偏差过大（如正向阻值接近0或∞），需排查外围元件：如第2脚外接电流检测电阻（R805，通常为0.1Ω/1W）是否烧毁，第7脚外接电容（C807）是否漏电。
反馈回路重点排查
- 电压反馈回路：检查光耦PC801的发光二极管侧（1、2脚）正向压降是否为1-1.2V，若过低可能是稳压IC（如TL431）损坏或分压电阻（R806、R807）变值。
- 电流反馈回路：检测第2脚外接电容（C802）是否失效，导致电流检测信号异常触发保护。
芯片更换与注意事项
当确认tea1733损坏（如内部击穿、VCC端对地短路）时，需进行更换：
- 拆卸旧芯片：使用热风枪（温度300℃左右，风量3档）均匀加热芯片，待焊锡熔化后用镊子移除，避免长时间加热导致PCB板变形。
- 清理焊盘：用吸锡器清理残留焊锡，确保焊盘平整无短路，用酒精清洁助焊剂残留。
- 焊接新芯片：对新芯片引脚进行搪锡后对准焊盘，先固定对角引脚，再用热风枪四周均匀加热，冷却后用万用表检测相邻引脚是否短路。
- 通电测试：接假负载（如50W/12V灯泡）逐步通电，测量输出电压是否稳定，若电压仍异常，需重新检查反馈回路及变压器参数。
常见故障案例与解决
- 故障现象：通电后指示灯闪烁，无电压输出。 原因：第3脚（使能端）电压低于2V（正常为高电平），检查使能电路电容（C803）是否漏电或微处理器控制信号异常。
- 故障现象：输出电压偏低（如+12V降至8V）。 原因：电压反馈回路分压电阻（R807）阻值增大，导致取样电压偏低，更换同值电阻后恢复正常。
相关问答FAQs
Q1：更换tea1733后通电即烧毁，可能原因是什么？
A1：需重点检查：①外围供电电路是否有短路（如300V滤波电容漏电）；②次级整流二极管（如D801）是否击穿导致过流；③反馈回路光耦PC801是否短路，使芯片误触发保护，需确认新芯片是否为原装或兼容型号，避免假冒产品。
Q2：如何判断tea1733内部振荡电路是否损坏？
A2：用示波器测量第7脚（同步输入端）波形，若无振荡信号（正常为锯齿波），且外围元件（如定时电阻R804、电容C805）正常，则可能为芯片内部振荡器损坏，也可通过测量第5、6脚驱动输出端电压（正常为0.5V左右脉冲电压辅助判断，若始终为0V且外围无异常，则芯片损坏可能性大。
