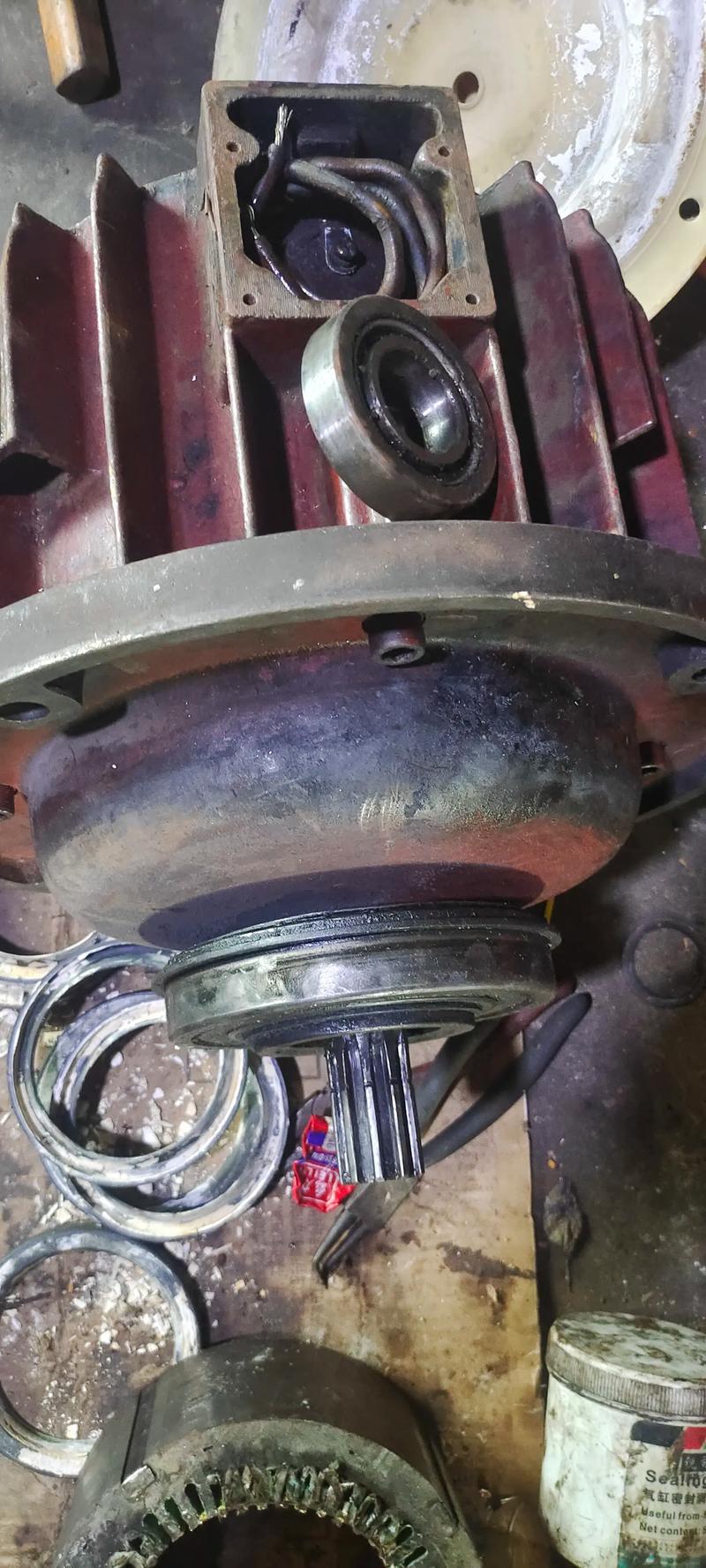

电机维修后,判断U线（即三相绕组中的第一相）的正确性是确保电机正常运行的关键步骤，U线的准确识别不仅关系到电机的转向和相序，还直接影响电机的性能和使用寿命，以下将从理论基础、常用方法、操作步骤、注意事项及验证手段等方面，详细阐述电机维修后如何判断U线。
理论基础：为何需要准确判断U线
三相电机依靠三相交流电产生的旋转磁场工作,而U、V、W三相绕组的相序决定了磁场的旋转方向，如果U线判断错误，可能导致电机反转（对需要固定转向的设备如泵、风机等会造成危害），或在星-三角启动等控制电路中引起相间短路，维修后必须通过科学方法准确识别U线，确保其与电机铭牌或接线端子标识一致，U线作为参考相，也是判断V、W相的基础，只有U线正确，其他两相的判断才有意义。
常用判断方法及操作步骤
判断U线的方法有多种,包括万用表电阻法、电池感应法、交流电压法、转向判断法等，可根据实际工具和电机类型选择。
万用表电阻法（适用于未接线或接线板可拆卸的情况）
原理：三相绕组的直流电阻值应基本相等（误差不超过5%），通过测量绕组端子间的电阻，可找到三个同端（即三个绕组的始端或末端），进而结合标识确定U线。 操作步骤： （1）断开电机电源，拆除所有外部接线，确保绕组端子完全裸露。 （2）将万用表调至电阻档（200Ω档），红黑表笔分别接触任意两个端子（如1、2），记录电阻值R12。 （3）保持红表笔不动，黑表笔移至第三个端子（3），记录电阻值R13。 （4）若R12≈R13且均大于0，则说明1端子为同端（均为始端或末端），2、3端子为另一同端；若R12≈0或R13≈0，则说明1与2或1与3为同一绕组两端。 （5）重复测量，找到三个同端（假设为1、4、7），则这三个端子可能均为始端（U1、V1、W1）或均为末端（U2、V2、W2），此时需结合其他方法（如电池感应法）进一步区分始末端，其中U1即为U线。
电池感应法（区分始末端，确定U线）
原理：利用电池通电瞬间绕组产生的感应电动势，通过指针式万用表的偏转方向判断同名端。 操作步骤： （1）准备一节干电池（1.5V）和指针式万用表（置直流mA档或50V档）。 （2）假设通过电阻法已找到三个同端（如1、4、7），将电池负极与1端子连接，正极通过导线与4端子相连（瞬间接触）。 （3）将万用表红表笔接7端子，黑表笔接1端子（或公共端），观察电池接通瞬间万用表指针偏转方向：若指针正向偏转，则1、4、7均为始端（U1、V1、W1）；若反向偏转，则均为末端。 （4）若需进一步验证，可将电池负极改接7端子，正极接1端子，观察万用表（红表笔接4端子）偏转方向，若两次偏转方向一致，则假设正确，此时1端子即为U1（U线）。
交流电压法（适用于已接线电机）

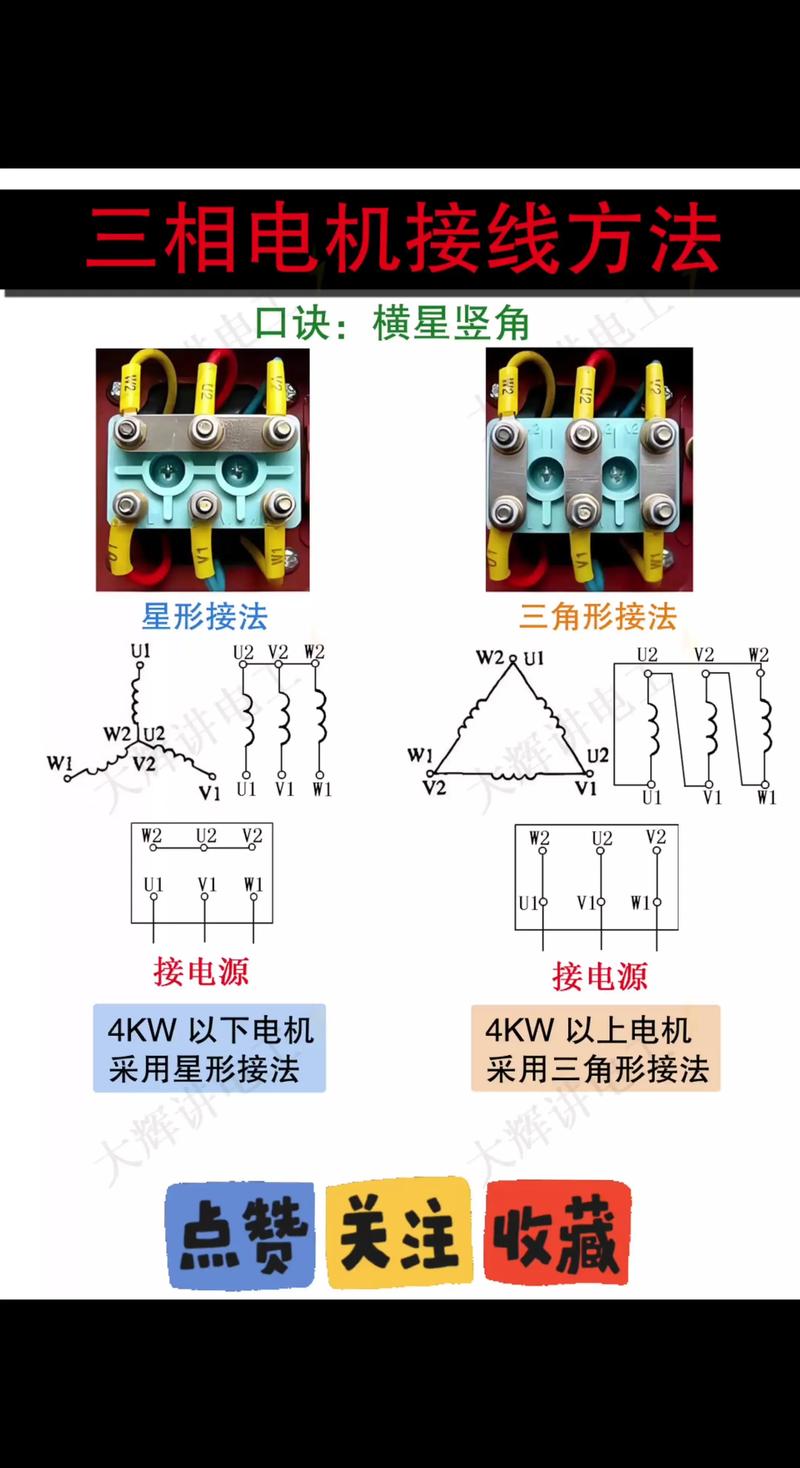

原理：若三相绕组一端已短接（星形接法），在短接点与三个出线端间施加低压交流电，通过测量电压可判断同端。 操作步骤： （1）将电机绕组三个末端（或始端）短接，形成星形接法。 （2）在短接点与任意一出线端（如1端子）间接入低压交流电源（如36V安全电压）。 （3）用万用表交流电压档测量另外两个出线端（2、3）与短接点间的电压，若两次测量电压均为0，则1、2、3为同端（均为始端或末端）；若电压接近电源电压，则说明1端子与2、3端子不同端。 （4）结合电机铭牌标识，确定1端子是否为U1（U线）。
转向判断法（适用于可空载运行的电机）
原理：通过临时相序测试，观察电机转向与标准转向是否一致，反推U线位置。 操作步骤： （1）假设电机出线端为A、B、C，临时将A接U相电源，B接V相，C接W相（标准相序）。 （2）点动电机（空载），观察转向：若与电机铭牌标注转向一致，则A端子为U1（U线）；若转向相反，则调换B、C两相，再次点动，此时A端子仍为U1。 （3）此方法需确保电源相序正确，且电机可安全空转，适用于小型电机。
注意事项与验证手段
- 安全第一：操作前务必断电、验电，避免触电；使用电池感应法时，避免电池长时间短路烧毁绕组。
- 工具选择：优先使用指针式万用表（感应法），数字表需注意量程和响应速度；电阻法需确保接触良好，避免误判。
- 标识记录：判断出U线后，需在接线端子处做好清晰标识（如U1、U2），并与电机电路图一致。
- 验证手段：判断完成后，可通过测量三相电阻平衡度、绝缘电阻及空载电流等方式，进一步验证绕组接线的正确性，若电机运行时有异常振动、噪音或发热，需重新检查相序和U线判断。
常见问题与操作误区
- 误区1：仅通过颜色区分导线，维修后导线颜色可能褪色或更改，不可依赖颜色判断。
- 误区2：忽略绕组组数，多极电机可能有多个U线（如U1、U2），需根据绕组分布图区分。
- 误区3：电池感应法时表笔接反，需固定表笔位置，通过偏转方向一致性判断，而非单次结果。
相关问答FAQs
问题1：电机维修后无法拆除接线，如何在不拆线的情况下判断U线？
解答：可采用“交流电压法”结合“剩余电压法”，用万用表电阻档测量三个出线端两两之间的电阻，找到电阻值最大的两组（假设为A-B和B-C），则B端子为U线的可能性较高（因U、V相间绕组跨距最大），在A、C端子间施加低压交流电，测量B端子与A、C的电压，若电压接近电源电压的一半，则B为U线；若电压接近0，则需调整假设，此方法需结合电机绕组结构综合判断。
问题2：使用电池感应法时，万用表指针无偏转或偏转微弱，是什么原因？
解答：可能原因有三：一是电池电压过低或接触不良，导致感应电流不足，可更换新电池并确保接线牢固；二是万用表量程选择不当（如用高电压档），应改用mA档或50V档；三是绕组匝数过多或导线过细，感应电动势较小，可改用更高电压的电源（如9V电池）或延长接触时间，若仍无反应，需检查绕组是否断路或短路。
