对于许多电脑爱好者或家庭用户而言，老显示器可能承载着多年的使用习惯或特定需求，即便在新显示器普及的今天，仍有人选择维修而非直接更换，高压板（又称高压条、逆变器）是老显示器故障的高发部件，尤其在CRT显示器时代和部分早期液晶显示器中，其损坏率较高，本文将详细解析老显示器高压板的维修方法、常见故障及判断技巧,帮助用户延长设备使用寿命。

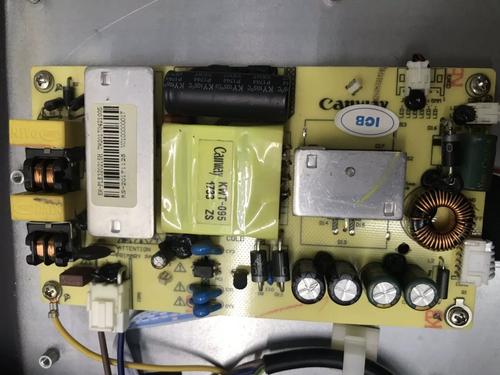

高压板的作用与工作原理
高压板是液晶显示器的核心组件之一，主要负责将主板输出的低压直流电（通常为12V或24V）转换为高频交流高压电（一般为600V-1500V），用于点亮液晶面板的背光灯管，在CRT显示器中，高压板则负责为显像管提供阳极高压和聚焦电压，确保图像清晰显示，由于高压板工作在高电压、大电流环境下，长期使用后易出现元件老化、虚焊或损坏等问题,导致显示器无法正常工作。
常见故障现象与初步判断
当高压板出现故障时，显示器通常会表现出以下典型症状,用户可通过这些现象初步判断故障范围：
- 黑屏但指示灯亮：开机后电源指示灯正常，屏幕无图像或显示极暗，可能是背光灯未点亮。
- 屏幕闪烁或闪烁后黑屏：背光灯时亮时灭，伴随“滋滋”异响，多为高压板供电不稳定或保护电路触发。
- 屏幕一侧亮一侧暗：背光灯局部不亮，可能是高压输出接触不良或对应灯管驱动电路故障。
- 图像发红、发蓝或色彩异常：在CRT显示器中，可能是高压包聚焦电压失衡；液晶显示器则可能是背光灯老化或高压板输出异常。
需要注意的是，黑屏也可能是电源板、主板或灯管本身故障，需结合其他部件进一步排查，若拔掉高压板连接线后电源板输出正常,则可初步判断故障集中在高压板或背光灯。
高压板维修步骤与技巧
维修高压板需具备一定电子基础，操作前务必断开电源并放电，避免触电风险,以下是详细维修流程：

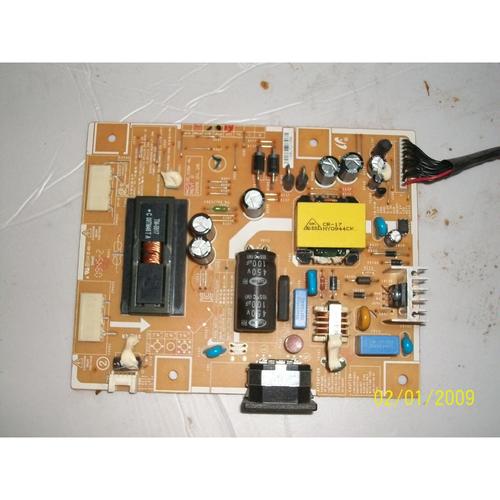

安全准备与外观检查
- 断电放电：拔掉显示器电源线，等待10分钟以上，用万用表测量高压输出端电压，确认无残留电荷。
- 外观检查：观察高压板是否有明显烧焦、鼓包元件、虚焊或烧焦痕迹，重点检查电容、电阻、mos管等易损件。
- 闻味判断：若有焦糊味，可能是mos管或变压器烧毁，需重点排查。
测量输入电压与保险丝
- 输入电压检测：用万用表直流档测量高压板供电接口电压（如12V/24V），若无电压，需检查电源板输出；若电压异常，可能是电源板故障。
- 保险丝检测：高压板通常设有保险丝（多为2A-5A玻璃管保险丝），若熔断，需进一步检查后级电路是否存在短路。

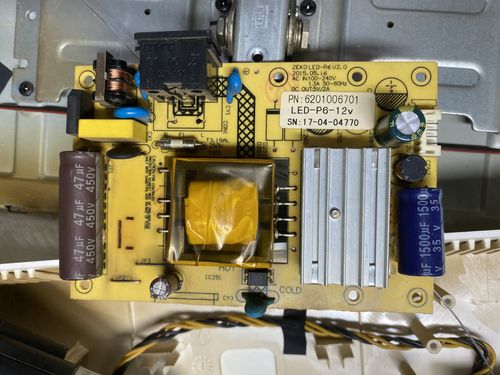

核心元件检测
高压板的核心元件包括驱动IC、mos管、变压器、电容等，需逐一排查：
- 电容：老显示器高压板多采用电解电容，长期使用后易出现鼓包、漏液或容量衰减，可用万用表电容档测量容量，或替换为同规格新品。
- mos管：作为开关元件，mos管易因过压或过流击穿，用二极管档测量D-S极间阻值，若短路则需更换（注意型号匹配，如2N7000、IRF840等）。
- 驱动IC：如OB2268、UC3842等PWM控制器，若其无输出信号，会导致mos管不工作，需测量供电端（如VCC）和输出端波形，若无波形则更换IC。
- 变压器：高压变压器开路会导致无高压输出，可用万用表初级、次级线圈阻值判断（初级通常为几欧姆，次级为几百欧姆）。
焊接与代换注意事项
- 虚焊修复：老显示器高压板元件引脚易因热胀冷缩出现虚焊，可用放大镜观察，用烙铁重新焊接焊点。
- 元件代换：更换元件时需注意参数匹配，如电容耐压值（如16V/25V）、mos管耐压电流（如VDS≥500V，ID≥3A），驱动IC若无原型号，可参考手册查找代换型号。
- 屏蔽罩处理：部分高压板装有屏蔽罩，拆卸时需标记位置，避免装反导致干扰。
负载测试与故障排除
修复后需连接负载（背光灯）测试，但需注意安全：
- 假负载法：若无原装灯管，可用20W荧光灯管或高压测试棒靠近变压器次级，若有微弱亮光说明高压输出正常。
- 电流检测：串联万用表电流档测量输入电流，若远超正常值（如12V供电正常电流为1A-2A），说明后级仍存在短路。
常见故障与维修案例
以下是老显示器高压板维修中常见的故障类型及解决方案,可通过表格形式总结：
| 故障现象 | 可能原因 | 维修方法 |
|---|---|---|
| 黑屏，指示灯亮 | 保险丝熔断、mos管击穿 | 更换保险丝（同规格）、检测mos管 |
| 屏幕闪烁 | 电容老化、驱动IC虚焊 | 更换电解电容、重新焊接IC引脚 |
| 一侧亮一侧暗 | 变压器局部损坏、接触不良 | 检查变压器阻值、排线接口 |
| 异响+黑屏 | 高压变压器短路 | 更换变压器（注意匝数比） |
相关问答FAQs
Q1：老显示器高压板维修成本高吗？自己动手需要哪些工具？
A：维修成本取决于损坏元件，若仅为电容或mos管损坏，成本通常在10-50元；若驱动IC或变压器损坏，可能需50-200元，需准备的工具包括万用表（带二极管档、电容档）、电烙铁、焊锡、吸锡器、高压测试棒等，若无电子基础，建议寻求专业维修人员,避免操作不当扩大故障。
Q2：如何判断是高压板故障还是背光灯管损坏？
A：可通过“交叉测试法”判断：拔下高压板与灯管的连接线，用同型号高压板替换测试；若灯管点亮，则原高压板故障；若仍不亮，则可能是灯管老化（灯管两端发黑）或接触不良，用万用表交流档测量灯管两端电压（正常为800-1500V）,若无电压则高压板故障。
