单相发电机线圈维修视频是维修人员学习线圈修复技术的重要资源,通过视频可以直观了解故障判断、拆卸绕组、重绕线圈等关键步骤，帮助维修人员掌握专业技能，单相发电机作为常用供电设备，其线圈是核心部件，长期运行可能出现绝缘老化、短路、断路等故障，及时维修可恢复设备正常运行。
单相发电机线圈维修视频通常从故障现象分析开始,常见的故障包括发电机输出电压低、三相电压不平衡、电机发热异常等，这些现象可能与线圈短路、接地、匝间绝缘损坏等问题直接相关，视频会通过万用表、兆欧表等检测工具，逐步演示如何测量线圈直流电阻、绝缘电阻，判断线圈是否存在断路或短路故障，使用万用表电阻档测量各绕组阻值，若阻值无穷大则存在断路，若阻值远低于正常值则可能存在匝间短路；兆欧表可检测线圈对地绝缘电阻，若绝缘电阻低于0.5MΩ，说明绝缘性能下降，可能存在接地故障。

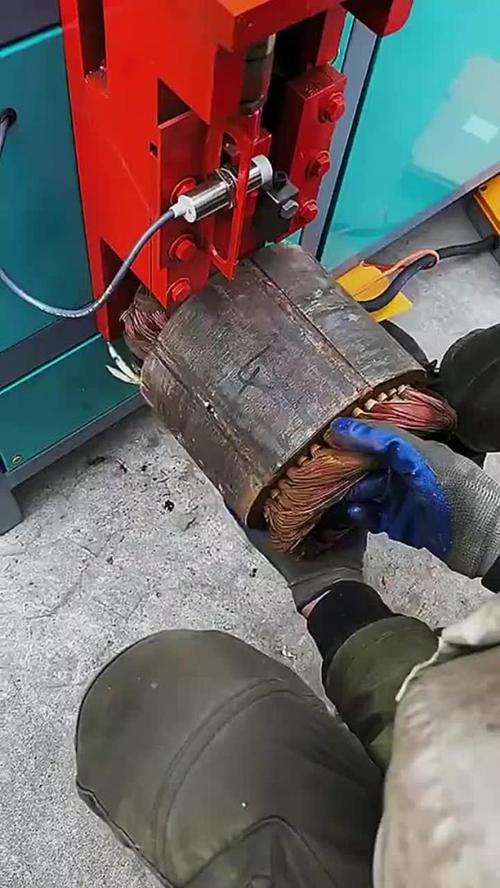

在确认故障后,视频会详细讲解线圈的拆卸流程，首先切断电源，拆除发电机端部接线，使用记号笔标记线圈绕向、连接方式，便于后续重绕时恢复原结构，随后，通过加热软化绝缘漆（如使用恒温烘箱或热风枪），小心取出槽楔，逐层拆除旧线圈，拆除过程中需注意避免损伤铁芯，若铁芯有毛刺需用砂纸打磨光滑，对于烧损严重的线圈，可记录其匝数、线径、节距等参数，确保重绕线圈与原参数一致。

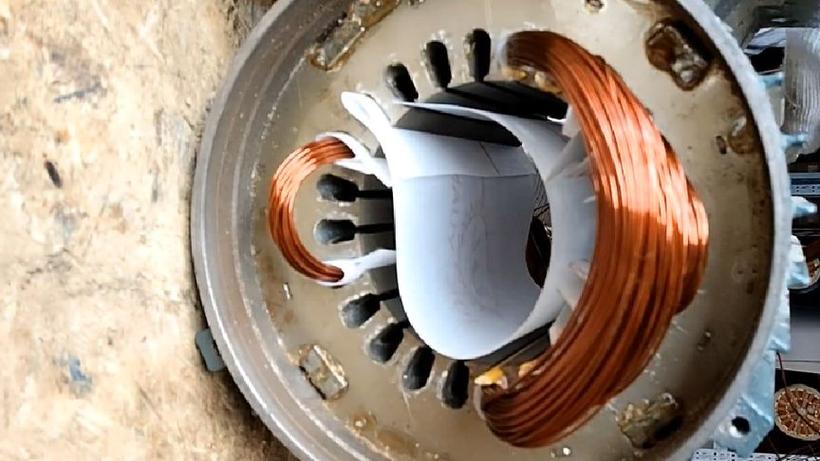

重绕线圈是维修的核心环节,视频会演示使用绕线机按原参数绕制新线圈，或采用手绕法修复局部损坏线圈，绕制时需保持匝数准确，排列整齐，避免交叉或损伤绝缘层，线圈嵌入槽内前，需在铁芯槽内放置绝缘纸（如青壳纸、DMD绝缘纸），防止线圈与铁芯直接接触造成短路，嵌入线圈时需注意槽口处理，避免损伤绝缘，然后用压线板将线圈压实，插入槽楔固定，对于多组线圈，需按原连接方式焊接接头，焊接处使用绝缘套管或绝缘胶带包裹，确保绝缘可靠。
线圈嵌绕完成后,视频会重点讲解绝缘处理和测试环节，首先对线圈进行浸漆处理，使用绝缘漆（如1032醇酸浸渍漆）浸泡或真空浸漆，提高绝缘强度和机械强度，浸漆后进行烘干，分阶段控制温度（如先低温80℃烘干2小时，再高温130℃烘干4小时），确保漆膜固化，最后进行性能测试，包括直流电阻测量、绝缘电阻测试、耐压试验（如工频耐压2000V，持续1分钟无击穿）和空载试验，检查输出电压、电流是否正常，确保维修质量。
以下是线圈维修中常见参数的参考范围：
| 参数类型 | 正常范围 | 异常表现 |
|---|---|---|
| 直流电阻 | 三相阻值误差≤5% | 阻值无穷大（断路）或偏低（短路） |
| 绝缘电阻 | ≥0.5MΩ（对地） | <0.5MΩ（绝缘劣化） |
| 耐压试验 | 2000V/1min无击穿 | 发生击穿或闪络 |
| 空载电流 | 额定值的20%-50% | 过大（匝间短路）或过小（接线错误） |
相关问答FAQs：
-
问：单相发电机线圈维修后空载电流过大，可能是什么原因？
答：空载电流过大通常由匝间短路、线圈接线错误、铁芯短路或气隙过大导致，需检查线圈匝数是否正确，连接线是否误接，使用兆欧表检测铁芯绝缘，若铁芯硅钢片短路需修复绝缘层；同时测量气隙，调整转子位置确保气隙均匀。 -
问：重绕线圈时如何选择合适的绝缘漆？
答：选择绝缘漆需考虑发电机工作环境温度和绝缘等级，常用1032醇酸浸渍漆适用于B级绝缘（耐温130℃），F级绝缘可选用155聚酯亚胺浸渍漆，潮湿环境建议选用三防漆（如丙烯酸漆），增强防潮性能，浸漆需黏度适中，确保漆膜均匀无气泡。
