SOP封装技术作为一种经典的半导体封装形式,在电子产业中具有广泛的应用和深远的影响，其全称为Small Outline Package，即小外形封装，特点是引脚从封装两侧引出，呈鸥翼型或J型弯折，相比早期的DIP封装，显著节省了PCB板面积，符合电子设备小型化的发展趋势，SOP封装技术的出现和发展，是集成电路封装技术从通孔向表面贴装转型的重要标志，至今仍在消费电子、通信设备、工业控制等多个领域占据重要地位。

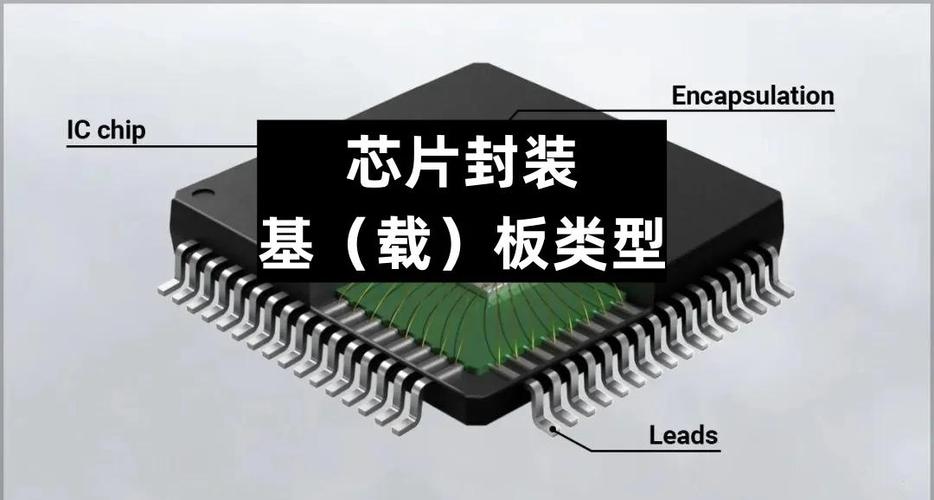

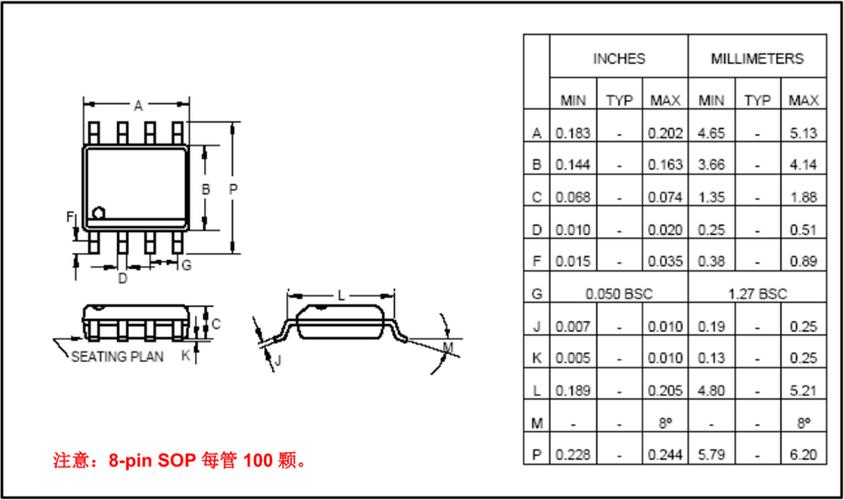

从技术原理来看,SOP封装的核心在于将芯片固定在封装基板上，通过键合技术实现芯片焊盘与封装引脚之间的电气连接，然后用塑料或环氧树脂等材料将芯片和键合线保护起来，仅留出引脚外部连接，其制造流程主要包括晶圆切割、芯片粘贴、引线键合、塑料封装、切筋成型、打印标记等关键步骤，引线键合多采用金线或铜线，通过热压焊或超声焊技术实现；塑料封装则采用传递模塑工艺，确保封装体的机械强度和环境保护性能，SOP封装的典型结构包括引脚、封装体、芯片粘接片和键合线，引脚间距常见的有1.27mm、1.0mm甚至更小，以适应高密度组装的需求。
根据引脚形状和封装细节的不同,SOP衍生出多种子类型，以适应不同的应用场景，SOJ（Small Outline J-leaded Package）的引脚呈J型弯曲，从封装底部引出，主要用于内存芯片如DRAM；SOP（含鸥翼型引脚）则广泛用于逻辑芯片、电源管理芯片等；而更先进的TSOP（Thin Small Outline Package）通过减小封装体厚度，进一步提升了空间利用率，常用于闪存等存储器件，还有SSOP（Shrink Small Outline Package，缩小型SOP）、TSSOP（Thin Shrink Small Outline Package，超薄缩小型SOP）等，通过缩小引脚间距和封装尺寸，满足电子产品对轻薄短高的要求，下表列举了几种常见SOP封装类型的参数对比：
| 封装类型 | 引脚间距 (mm) | 封装厚度 (mm) | 典型应用 | 特点 |
|---|---|---|---|---|
| SOP | 27 - 1.0 | 0 - 3.0 | 逻辑芯片、电源管理 | 标准鸥翼型引脚，性价比高 |
| SOJ | 27 | 5 - 3.0 | DRAM内存 | J型引脚，适合高密度插拔 |
| TSOP | 8 - 0.5 | 2 - 1.8 | 闪存、EEPROM | 超薄设计，适合移动设备 |
| TSSOP | 65 - 0.4 | 8 - 1.2 | 高密度逻辑、射频 | 尺寸更小，电气性能更优 |
SOP封装技术的优势主要体现在以下几个方面：一是封装尺寸相对较小，相比DIP封装可节省50%以上的PCB面积；二是采用表面贴装技术（SMT），焊接效率高，适合自动化生产；三是散热性能优于部分复杂封装结构，成本相对可控，随着电子设备向更小尺寸、更高频率发展，SOP封装也面临一些局限性，例如引脚数量受限（通常不超过100脚），高频信号完整性较差，散热能力有限等，这些缺点促使了更先进封装如QFP、BGA、SIP等技术的发展。
在实际应用中,SOP封装的设计和制造需要综合考虑电气性能、机械可靠性、成本控制等多方面因素，引脚设计需兼顾焊接强度和信号完整性，封装材料需选择低介电常数、低热膨胀系数的树脂以减少应力对芯片的影响，随着环保要求的提高，无铅封装工艺和材料在SOP封装中的应用也越来越广泛，这对焊接温度曲线设计和材料兼容性提出了新的挑战，对于工程师而言，掌握SOP封装的技术细节，包括热设计、应力分析、可靠性测试等，是确保电子产品长期稳定运行的关键。
SOP封装技术的发展历程反映了电子封装技术的演进路径,从早期的双列直插式封装到SOP的出现，解决了PCB空间利用率的问题；随后通过缩小尺寸、改进引脚结构，衍生出TSOP、TSSOP等系列，适应了移动通信和便携设备的需求，尽管当前先进封装技术如晶圆级封装（WLP）、2.5D/3D封装成为热点，但SOP凭借其成熟的技术、低廉的成本和良好的可靠性，在中低端市场及对成本敏感的应用中仍具有不可替代的地位，特别是在物联网、智能家居等新兴领域，大量传感器、控制芯片仍采用SOP封装，以平衡性能与成本。
SOP封装技术可能继续向更小尺寸、更高密度、多功能集成方向发展，通过采用铜引线键合替代金线键合，降低成本；通过优化封装结构和散热材料，提升散热性能；通过集成无源器件或传感器，实现系统级封装（SIP）的部分功能，随着新能源汽车、工业4.0等领域的快速发展，对SOP封装的耐高温、高可靠性要求也将推动相关技术的创新，可以预见，在相当长一段时间内，SOP封装仍将是电子封装技术体系中的重要组成部分，与其他先进封装技术共同推动电子产业的进步。
相关问答FAQs：
-
问：SOP封装与QFP封装的主要区别是什么？
答：SOP（小外形封装）和QFP（四方扁平封装）的主要区别在于引脚的排列方式和封装形状，SOP的引脚通常从封装两侧引出，呈鸥翼型或J型，引脚数量相对较少（一般不超过100脚），适合中等密度的应用；而QFP的引脚从封装的四侧引出，引脚数量更多（可达数百脚），引脚间距更小（如0.4mm、0.3mm），适合高密度、多引脚的芯片，QFP的封装体通常为正方形，而SOP多为长方形，在PCB布局上各有优势。 -
问：SOP封装在焊接过程中需要注意哪些问题？
答：SOP封装在焊接时需注意以下几点：一是控制焊接温度曲线，预热区、焊接区、冷却区的温度和时间需符合封装材料的要求，避免因温度过高导致引脚变形或芯片损伤；二是注意焊膏的印刷质量，确保焊膏量适中、无连锡，以免造成短路；三是贴片时需避免引脚偏移，确保与焊盘对准；四是回流焊后需进行AOI（自动光学检测）和X-Ray检测，检查虚焊、连锡等缺陷；五是对于无铅焊接，需考虑其焊接温度比含铅焊接高约20-30℃，需相应调整工艺参数。
