cd机控制电路维修实例
在电子设备维修领域,CD机的控制电路故障是较为常见的一类问题，其涉及电源管理、信号处理、机械控制等多个模块，需要维修人员具备扎实的电路基础和逻辑分析能力，以下通过一个具体的维修实例，详细阐述CD机控制电路的故障排查与修复过程。

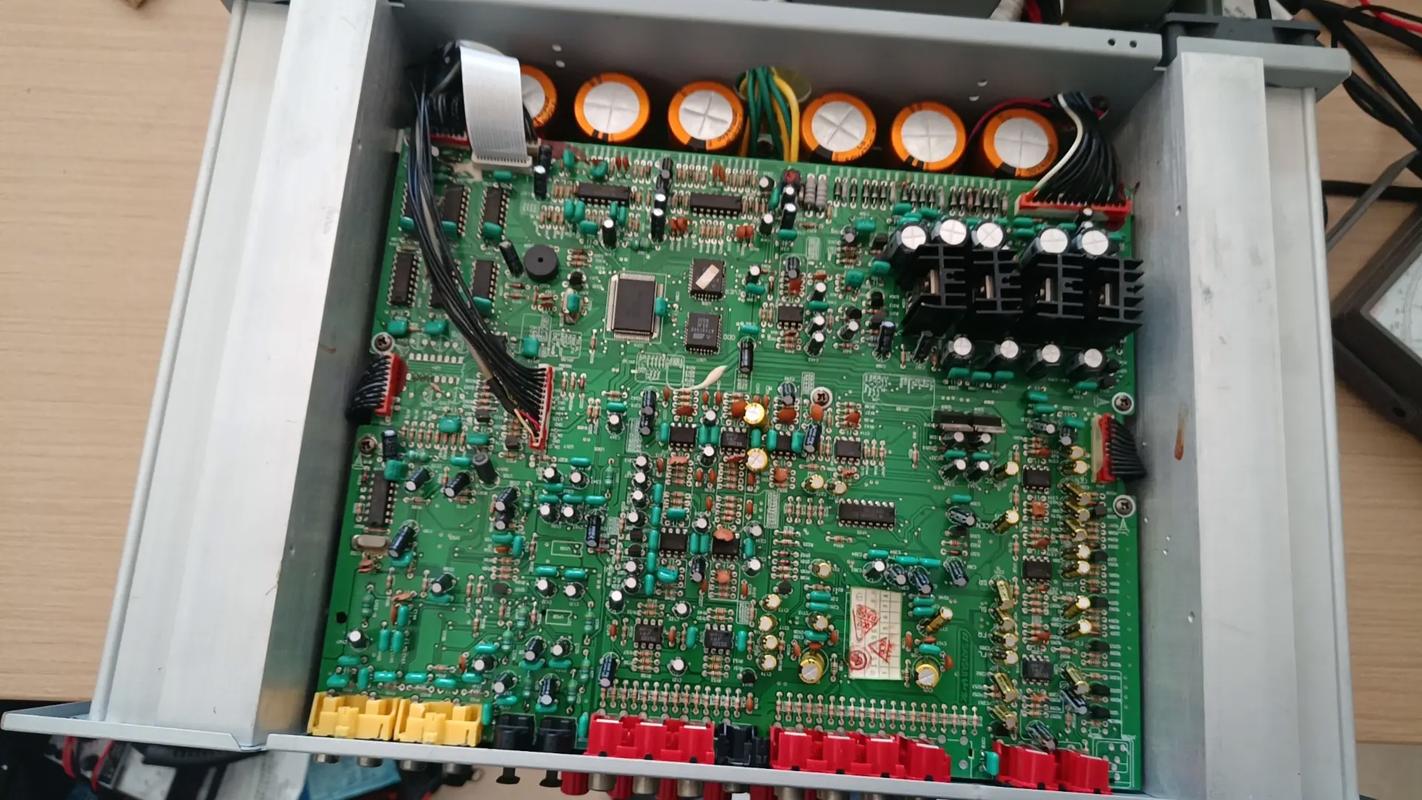

故障现象为某品牌CD机通电后无任何反应,显示屏不亮，托盘无法进出，初步判断为电源或控制电路异常，首先拆机检查，发现保险管已熔断，这通常意味着存在短路故障，更换同规格保险管后再次通电，保险管立即熔断，说明短路点未排除，接下来使用万用表二极管档检测电源输入端的对地电阻，发现+12V滤波电容对地阻值接近0Ω，拆下该电容测量已击穿短路，更换同容量滤波电容后，保险管不再熔断，但机器仍无显示，托盘无动作，此时故障点转向控制电路部分。
控制电路的核心是微处理器（MCU），其正常工作需具备三个条件：电源、时钟信号和复位信号，测量MCU的供电引脚，发现+5V电压正常；用示波器检测时钟引脚，无4MHz晶振波形，进一步测量晶振两端对地电压，发现一侧为0V，另一侧为2.5V（正常时应为对称电压），拆下晶振测量未损坏，检查晶振连接的电容，发现其中一个贴片电容存在漏电现象，更换该电容后，晶振起振，MCU时钟信号恢复正常。

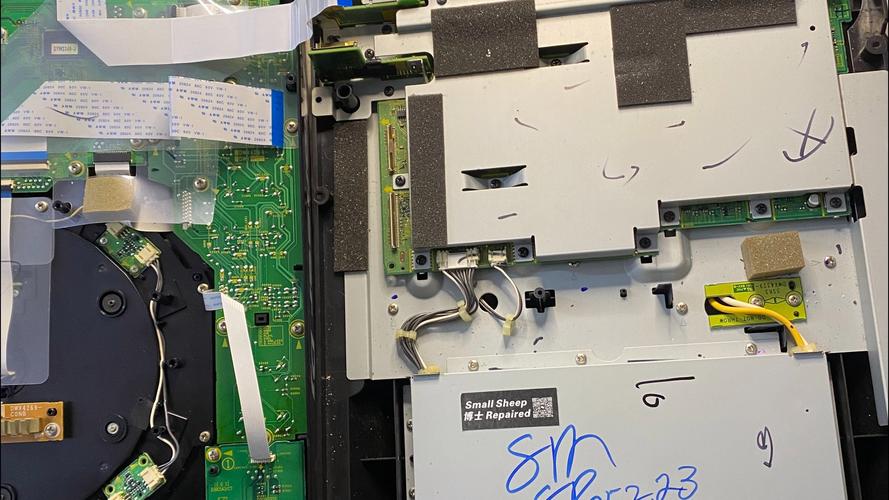

此时显示屏仍不亮,检查显示屏驱动电路，发现驱动芯片的供电电阻一端有电压，另一端无电压，拆下电阻测量已开路，更换同阻值电阻后，显示屏点亮，但托盘仍无法进出，托盘进出由加载电机驱动，检查电机驱动芯片的输入信号，发现MCU输出的控制信号正常，但输出端无电压，驱动芯片已损坏，更换驱动芯片后，托盘可正常进出，但播放时激光头无聚焦动作，检测聚焦线圈驱动电路，发现一只限流电阻变值，更换后故障彻底排除。
维修过程中,通过“先电源后控制、先静态后动态、先简单后复杂”的原则，逐步缩小故障范围，最终解决所有问题，以下是维修中涉及的元件更换记录：
| 故障部位 | 损坏元件 | 规格参数 | 更换后状态 |
|---|---|---|---|
| 电源输入 | 滤波电容 | 1000μF/25V | 正常 |
| 时钟电路 | 贴片电容 | 22pF | 正常 |
| 显示屏驱动 | 供电电阻 | 10Ω/1W | 正常 |
| 托盘电机驱动 | 驱动芯片 | BA6209 | 正常 |
| 聚焦线圈驱动 | 限流电阻 | 22Ω/0.5W | 正常 |
在CD机控制电路维修中,需注意以下几点：一是保险管熔断时必须先排查短路点，否则可能扩大故障；二是MCU工作条件需逐一验证，避免盲目更换芯片；三是机械控制与电路控制需结合检查，如激光头不动作需先确认是否有驱动信号，静电防护和焊接技巧也至关重要，避免因操作不当造成二次损坏。
相关问答FAQs： Q1：CD机通电后显示屏亮但托盘无法进出，可能的原因有哪些？ A1：此类故障通常与托盘机械部分或驱动电路有关，首先检查托盘是否有异物卡滞，机械传动齿轮是否损坏；若机械部分正常，则需检查加载电机是否通电、电机驱动芯片是否损坏，以及MCU输出的控制信号是否正常，常见故障点包括电机碳刷磨损、驱动芯片击穿、控制信号线断路等。
Q2：维修CD机控制电路时，如何判断微处理器（MCU）是否损坏？ A2：判断MCU是否损坏需结合多方面数据：一是测量供电电压是否正常（通常为+5V）；二是检测时钟信号是否起振（用示波器观察晶振波形）；三是检查复位信号是否有效（开机瞬间应有低电平复位脉冲）；四是测量关键控制引脚的电压变化（如按键操作时是否有电平跳变），若以上条件均正常但MCU仍无响应，则可能为MCU内部程序损坏或硬件故障，需更换同型号芯片进行验证。
