- 电路与技术 是 建筑材料和建筑蓝图 (基础)。
- 电子技术原理 是 建筑力学和结构设计原理 (如何运用材料盖出安全、高效、功能强大的房子)。
下面我们分步进行讲解。

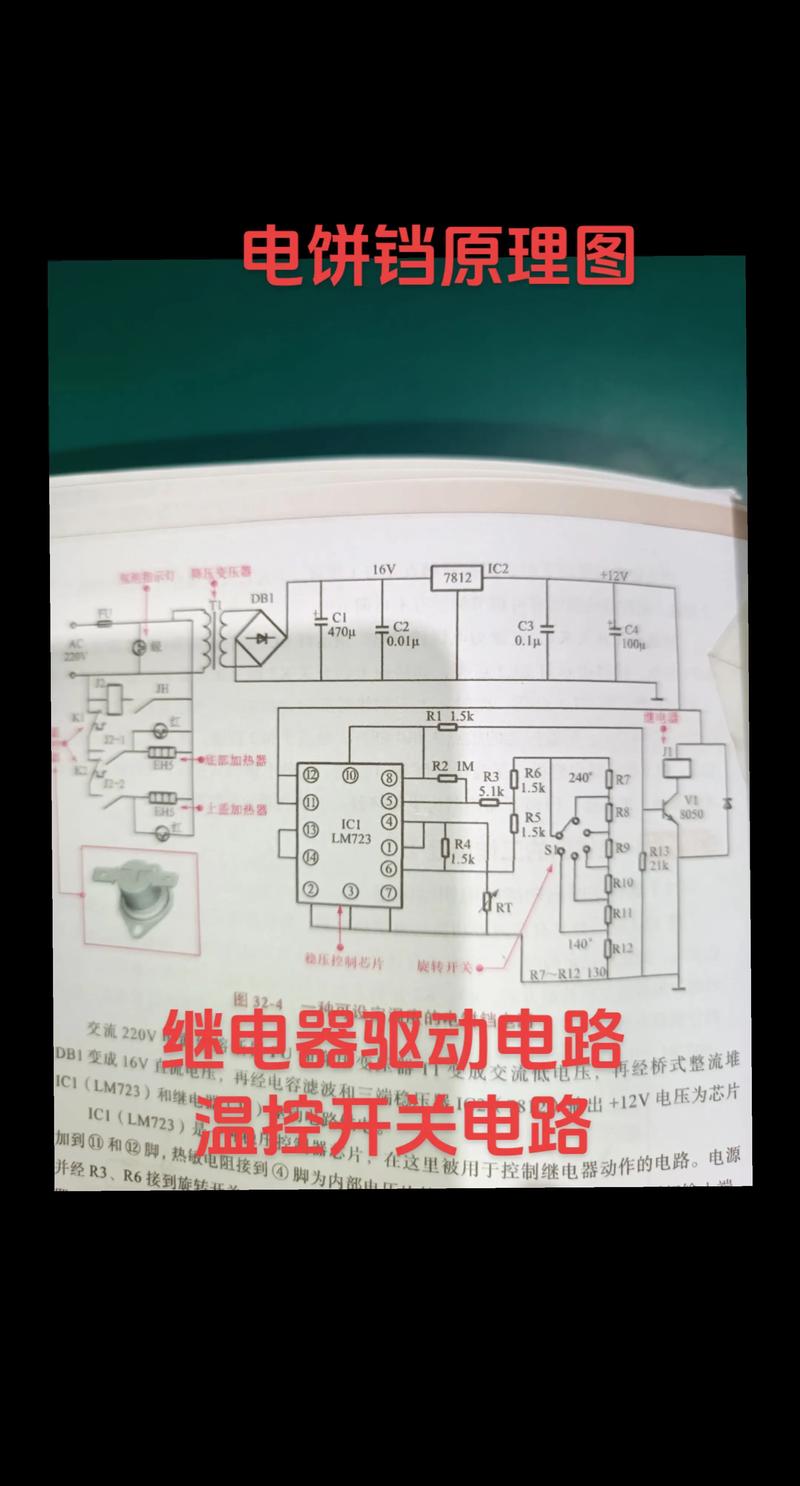

（图片来源网络，侵删）
第一部分：电路与技术 - 电子世界的“砖瓦和蓝图”
这是电子学的基石,关注的是构成电子系统的基本元件和它们如何连接以实现特定功能。
基本概念
- 电路: 由各种电子元器件（如电阻、电容、电感、电源、导线等）按照一定方式连接起来，构成的电流通路，电路的根本目的是实现电能的传输、转换、分配和处理。
- 信号: 电路中携带信息的电流或电压，信号可以分为两大类：
- 模拟信号: 信息表现为连续的物理量，如声音、温度、光强，其波形是平滑的、连续的。
- 数字信号: 信息表现为离散的、不连续的物理量，通常用高电平（如5V）和低电平（如0V）表示，代表二进制的1和0,其波形是方波。
核心元器件
这是构成电路的基本“积木”。
| 元件名称 | 符号 | 核心特性 | 主要作用 |
|---|---|---|---|
| 电阻 | ---/\/\/\/--- |
阻碍电流，消耗电能并转化为热能。 | 限流、分压、偏置。 |
| 电容 | 储存电荷，隔断直流，允许交流通过。 | 滤波、耦合、储能、定时。 | |
| 电感 | ---000--- |
储存磁能，阻碍电流变化。 | 滤波（通直流、阻交流）、储能、振荡。 |
| 电源 | 提供电能，是电路的能量来源。 | 为整个电路工作提供动力。 | |
| 开关 | 控制通断，控制电流路径的接通或断开。 | 控制电路的开启与关闭。 | |
| 二极管 | ---|>|--- |
单向导电性，电流只能从正极流向负极。 | 整流（将交流变直流）、稳压、发光、检波。 |
| 晶体管 | 电流放大或开关作用，是现代电子的核心。 | 放大微弱信号、作为电子开关。 | |
| 集成电路 | ---[ ]--- |
将成千上万个晶体管、电阻、电容等元件集成在一块微小的半导体芯片上。 | 实现复杂的功能，如CPU、内存、运放等。 |
基本电路定律
这是分析电路的“语法规则”,由德国物理学家基尔霍夫提出。
- 基尔霍夫电流定律: 在电路的任何一个节点上，流入该节点的电流总和等于流出该节点的电流总和，简单说，电流的流量是守恒的。
- 基尔霍夫电压定律: 在任何一个闭合回路中，所有电源电压的代数和等于所有元件（电阻等）电压降的代数和，简单说，能量的变化是守恒的。
电路分析基础
利用定律和定理来计算电路中各点的电压和电流。

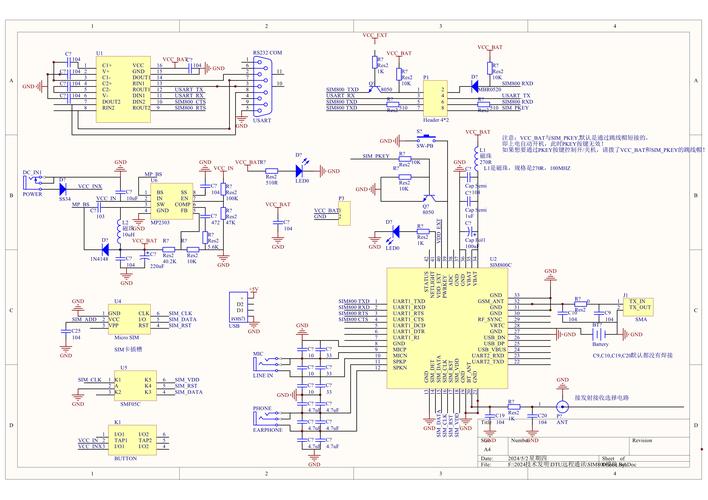

（图片来源网络，侵删）
- 欧姆定律:
U = I * R(电压 = 电流 × 电阻)，这是最基本、最重要的定律。 - 分析方法: 支路电流法、节点电压法、叠加定理、戴维南/诺顿定理等。
第二部分：电子技术原理 - “如何聪明地使用砖瓦”
这部分关注的是如何利用电路和元器件来设计、分析和实现各种电子功能，它更侧重于“原理”和“思想”。
半导体物理基础
这是理解晶体管和集成电路工作原理的物理根基。
- 本征半导体: 纯净的半导体（如硅、锗）,导电性很差。
- 掺杂半导体: 在本征半导体中掺入微量的杂质，形成：
- N型半导体: 掺入五价元素（如磷），产生大量自由电子（多子）。
- P型半导体: 掺入三价元素（如硼），产生大量“空穴”（可看作正电荷，多子）。
- PN结: 将P型和N型半导体结合在一起，会形成一个特殊的区域——PN结，它是所有半导体器件（二极管、三极管、IC）的核心。
- 单向导电性: PN结加正向电压（P接正，N接负）时导通；加反向电压时截止。
- 反向击穿: 当反向电压超过某个临界值时，PN结会被击穿,电流急剧增大。
核心电子电路原理
这是电子技术的应用核心,也是学习重点。
A. 放大电路
- 原理: 利用晶体管（或场效应管）的电流控制作用，将一个微弱的输入信号（如麦克风的声音）控制一个较大的电源，从而在输出端得到一个放大了的、波形与输入信号成比例的信号。
- 核心器件: 双极性晶体管 或 场效应管。
- 关键指标:
- 放大倍数: 输出信号与输入信号的比值。
- 频率响应: 电路对不同频率信号的放大能力是否一致。
- 失真: 输出波形与输入波形相比的“变形”程度。
B. 反馈电路
- 原理: 将放大电路的输出信号（或其一部分）反向送回到输入端,反馈是电子系统设计的灵魂。
- 两种类型:
- 负反馈: 使输出信号减弱输入信号。优点是能稳定放大倍数、减小失真、展宽频带、改变输入/输出电阻。几乎所有高质量的放大器都使用负反馈。
- 正反馈: 使输出信号增强输入信号。优点是能产生振荡信号（如正弦波发生器），或构成比较器（产生方波）。缺点是可能引起自激振荡,使放大器不稳定。
C. 振荡电路
- 原理: 在没有外部输入信号的情况下，电路能自己产生特定频率的交流信号（如正弦波、方波）。
- 核心思想: 利用正反馈和选频网络（如LC谐振回路、RC网络）。
- 应用: 时钟发生器、信号发生器、无线载波等。
D. 电源电路
- 原理: 将交流市电转换成电子设备所需的稳定直流电。
- 基本流程:
- 变压器: 将高压交流电降压到合适的低压。
- 整流电路: 利用二极管的单向导电性，将交流电变成脉动的直流电（通常是全波桥式整流）。
- 滤波电路: 利用电容的储能特性，滤除脉动直流电中的交流成分,使其变得平滑。
- 稳压电路: 利用稳压二极管或集成稳压器（如78xx系列），在输入电压或负载变化时,保持输出电压的恒定。
E. 数字逻辑电路
- 原理: 用二进制逻辑（0和1）来实现运算、存储和控制功能。
- 基本逻辑门:
- 与门: 所有输入都为1时,输出才为1。
- 或门: 任意一个输入为1时,输出就为1。
- 非门: 输入与输出相反。
- 组合逻辑: 由门电路构成，输出只与当前输入有关，如编码器、译码器、加法器。
- 时序逻辑: 包含存储单元（如触发器），输出不仅与当前输入有关，还与电路原来的状态有关，如寄存器、计数器、存储器。
第三部分：从理论到实践 - 学习路径建议
-
第一步：打好数学和物理基础

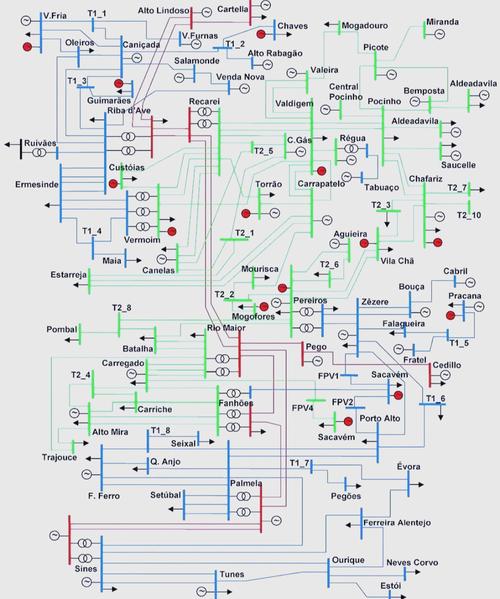

（图片来源网络，侵删）- 数学: 微积分（理解电容、电感的充放电过程）、线性代数（分析复杂网络）、复变函数（理解交流电路的相量分析）。
- 物理: 电磁学（理解电场、磁场、电磁感应）。
-
第二步：掌握电路分析基础
- 精通欧姆定律、基尔霍夫定律。
- 学会分析直流电路和简单的交流电路（RC、RL、RLC电路）。
-
**第三步：深入理解半导体
