PWM技术,即脉冲宽度调制技术，是一种通过调整脉冲信号的占空比来控制平均输出功率的电子控制方法，其核心优势在于能够高效、精确地实现对各类执行器或负载的控制，因此在电机驱动、电源管理、照明调光、温度控制等领域得到了广泛应用，以下从多个维度详细阐述PWM技术的控制优势。

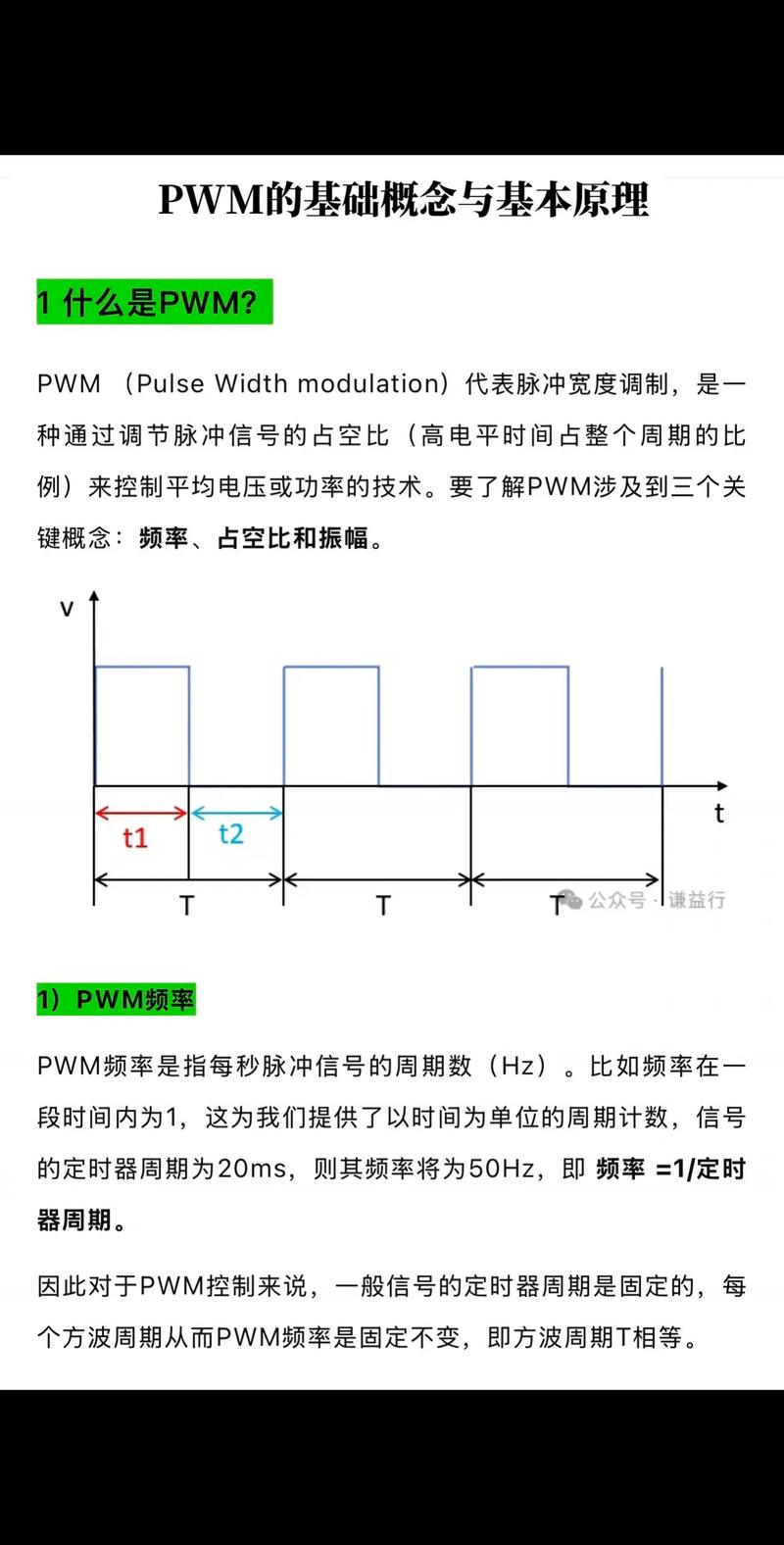

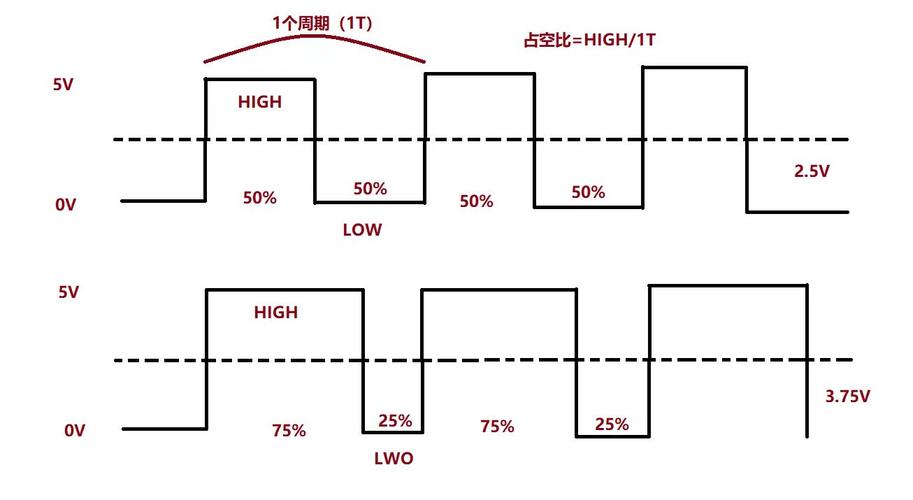

PWM技术在控制精度方面表现突出,通过改变脉冲信号的占空比（即脉冲宽度与周期的比值），可以线性调节负载两端的平均电压或电流，在电机控制中，占空比从0%到100%的变化可以对应电机转速从零到最大值的平滑调节，这种线性关系使得控制系统的响应更加精准，能够满足复杂工况下的动态性能要求，相较于传统的模拟控制方法，PWM技术受元器件参数漂移和环境温度变化的影响较小，控制稳定性更高，尤其适合对精度要求严苛的工业自动化场景。
PWM技术具有极高的效率优势,在PWM控制中，功率器件（如MOSFET、IGBT）通常工作在开关状态，即完全导通或完全截止，在完全导通时，器件的压降接近零，功率损耗极低；在完全截止时，器件的电流接近零，功率损耗同样极低，这种“开关损耗”远低于线性控制器件（如三极管工作在放大区时的功率损耗），因此PWM系统能够显著降低能量消耗，减少发热问题，提高能源利用率，在开关电源中，PWM技术的效率可达90%以上，而传统线性电源的效率通常仅为50%-70%，这一优势使得PWM技术在电池供电设备（如手机、无人机）中成为不可或缺的技术。
第三,PWM技术具备良好的动态响应能力，由于PWM信号的频率较高（通常从几kHz到几百kHz），功率器件的开关速度很快，能够快速调整输出状态以适应负载变化或控制指令的变化，这种快速响应特性使得PWM控制系统在需要频繁调节的场合（如机器人关节控制、伺服电机驱动）中表现出色，能够有效减少超调和调节时间，提高系统的动态跟随性能，高频PWM还可以通过滤波电路平滑输出，实现近似连续的模拟控制效果，同时避免低频控制可能产生的机械振动或噪声问题。
第四,PWM技术在系统集成和成本控制方面具有显著优势，PWM控制通常采用数字电路或微控制器实现，便于与数字系统（如MCU、DSP、FPGA）直接接口，支持复杂的控制算法（如PID控制、模糊控制）和通信协议（如CAN、SPI），提高了系统的智能化水平，PWM电路结构相对简单，主要功率器件（如开关管、二极管、电容）标准化程度高，易于批量生产和采购，降低了系统成本，在多通道控制场景中（如多轴电机驱动），PWM技术可以通过时分复用方式共用部分控制电路，进一步简化系统设计。
第五,PWM技术适用范围广泛，可灵活适配多种负载类型，无论是直流电机、步进电机、无刷电机，还是LED照明、加热器、电磁阀等负载，PWM技术都能通过调整占空比或频率实现有效控制，在LED调光中，PWM通过改变占空比调节亮度，由于人眼视觉暂留效应，可实现无闪烁的线性调光；在温度控制中，PWM通过调节加热器通电时间比例，精确维持目标温度，避免传统开关控制中的温度波动问题，PWM技术还可结合其他控制策略（如变频控制、矢量控制），实现更复杂的功能扩展。
为了更直观地对比PWM技术与传统控制技术的差异,以下从关键性能指标进行总结：
| 性能指标 | PWM技术控制优势 | 传统模拟控制/线性控制局限性 |
|---|---|---|
| 控制精度 | 占空比调节线性度高，误差小，稳定性好 | 易受元器件参数漂移影响，精度较低 |
| 能源效率 | 功率器件工作在开关状态，效率可达90%以上 | 器件工作在放大区，功率损耗大，效率通常<70% |
| 动态响应 | 开关频率高，响应速度快，调节时间短 | 响应速度慢，难以适应快速变化负载 |
| 系统复杂度 | 易与数字系统集成，支持复杂算法，成本低 | 电路结构复杂，调试难度大，成本较高 |
| 适用负载范围 | 可适配电机、LED、加热器等多种负载 | 适用负载类型有限，灵活性较差 |
| 发热问题 | 开关损耗低，散热需求小，系统体积更小 | 功率损耗大，散热设计复杂，系统体积大 |
PWM技术还具备良好的抗干扰能力,由于PWM信号以数字形式传输，对模拟信号中的噪声干扰不敏感，通过合理的滤波和布线设计，可以进一步提高系统的可靠性，PWM信号的占空比信息可以通过光电耦合器或磁隔离器件进行传输，实现控制电路与功率电路的电气隔离，提高系统的安全性。
PWM技术凭借其高精度、高效率、快速响应、灵活性强、成本低等显著优势，已成为现代电力电子控制领域的核心技术之一，随着微电子技术和功率半导体器件的发展，PWM技术将在更多高要求的应用场景中发挥关键作用，推动工业自动化、新能源、智能设备等领域的持续创新。
相关问答FAQs：
Q1：PWM频率的选择对系统性能有何影响？如何确定合适的PWM频率？
A：PWM频率的选择需综合考虑控制精度、功率损耗和负载特性，频率过高会导致功率器件开关损耗增加，散热压力增大；频率过低则可能导致输出纹波增大，控制不平滑，甚至引发负载机械振动，电机驱动场景中PWM频率通常选择8kHz-20kHz（避开人耳听觉范围），而LED调光等应用可采用更高频率（如50kHz以上）以减少纹波，确定合适频率时，需根据负载的响应时间、功率器件的开关特性以及系统散热能力进行综合权衡，并通过实验测试优化。
Q2：PWM控制中如何减少输出纹波？有哪些常用方法？
A：PWM输出纹波主要源于开关动作产生的高频分量，可通过以下方法减少：1）增加LC低通滤波器，通过电感抑制电流突变，电容平滑电压波动；2）提高PWM频率，纹波频率随频率升高而增大，更易被滤波；3）优化占空比调节精度，减少因量化误差引起的纹波；4）采用多相PWM技术，通过交错开关抵消部分纹波分量，在电机驱动中，常在输出端串联电感和并联电容构成π型滤波电路，可有效降低电流纹波，提高电机运行平稳性。
