第一部分：电源板概述与工作原理
要修好它，首先要了解它的工作流程,A27N电源板主要分为以下几个部分：

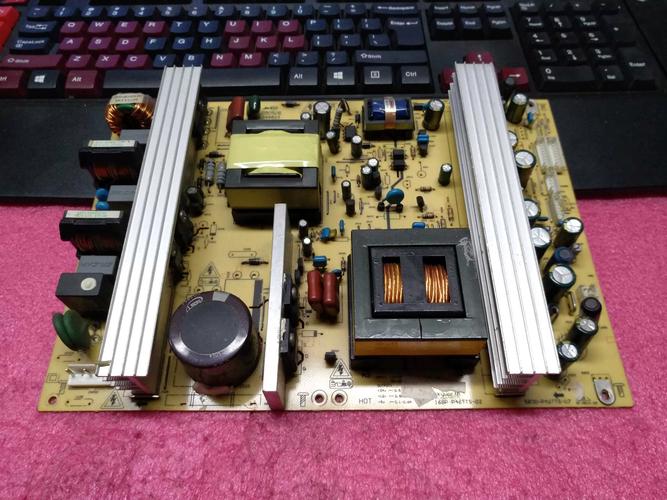

（图片来源网络，侵删）
- 输入与抗干扰电路 (EMI): 包括保险丝、压敏电阻、共模电感、X/Y电容，作用是滤除电网干扰,并防止自身干扰电网。
- 整流滤波电路: 将220V交流电转换成约300V的直流电,主要由桥堆和高压电解电容组成。
- PFC (功率因数校正) 电路: 将300V直流电提升到约380V-400V的稳定直流电，提高电源效率，减小对电网的谐波污染,这部分是很多故障的重灾区。
- 主电源 (PWM) 电路: 以TNY277PN (或TNY276PN) 芯片为核心，负责将PFC输出的高压转换为+24V和+12V（或+5VStb）等电压,为主板和背光板供电。
- 待机电源 (Standby): 同样以TNY277PN为核心，在待机时工作，产生+5V电压,为CPU和遥控接收电路供电。
- 保护电路: 包括过压、过流、过热等保护，在电压或电流异常时关闭电源,防止故障扩大。
核心要点：
- TNY277PN 是一个高度集成的电源IC，内置了MOSFET和完善的保护功能,是维修的关键。
- 这款电源板有主电源和待机电源两套相对独立的系统,这为判断故障范围提供了很大帮助。
第二部分：维修前的准备工作与安全须知
-
工具准备:
- 万用表（必备,最好有二极管档和电容档）
- 示波器（强烈推荐,能快速判断PWM是否起振）
- 电烙铁、焊锡、松香、吸锡器
- 隔离变压器（非常重要！为了安全，务必使用,将设备与市电隔离）
- 替换用的元器件（见下文“常见故障件”）
-
安全须知:
- 断电操作！ 维修前务必拔下电源线，并对高压电容（特别是PFC输出的400V电容）进行放电操作（用大功率电阻或螺丝刀短路引脚）。
- 使用隔离变压器！ 这是最重要的安全措施,可以防止因设备漏电导致触电。
- 注意高压！ PFC电路输出端（约400V）和主电源开关变压器初级都存在危险高压,切勿在通电状态下用手触摸。
- 先假负载，再上板！ 为了防止二次损坏，维修时建议将电源板与主板断开,接上假负载进行测试。
第三部分：维修流程与故障排查（按故障现象分类）
完全无反应，指示灯不亮
这是最常见的故障,通常意味着待机电源或输入电路有问题。

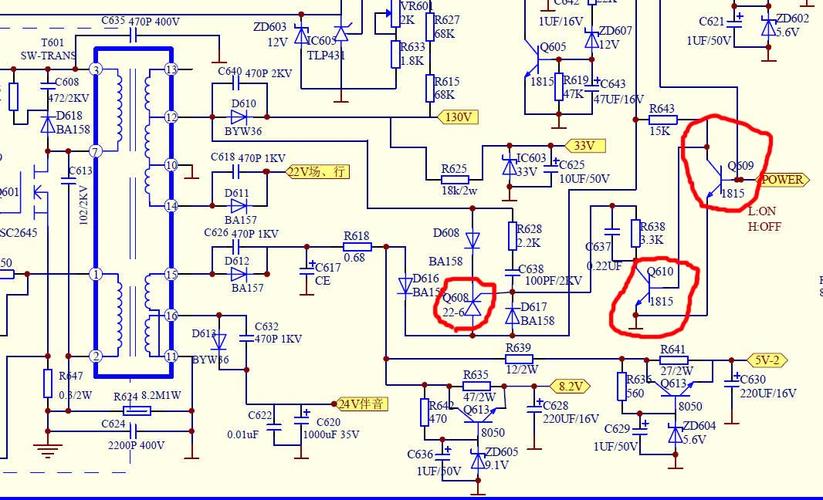

（图片来源网络，侵删）
维修步骤：
-
外观检查：
- 检查保险丝是否烧断，用万用表二极管档测量，如果开路,说明后面有严重短路。
- 检查桥堆、PFC开关管（通常是7N60或8N60 MOSFET）、待机电源开关管（TNY277内部集成）是否炸裂或对地短路。
-
测保险丝状态判断故障范围：
-
保险丝烧断（发黑）： 证明后级有严重短路。
（图片来源网络，侵删）- 重点检查：
- 桥堆： 测量其四个引脚是否击穿短路。
- PFC开关管 (Q801): 这是最高发的故障点，测量其D极、S极、G极之间是否短路。
- 待机电源的初级滤波电容C813 (10μF/400V): 是否鼓包或击穿。
- 压敏电阻NR801: 是否因电网电压过高而击穿（通常会炸裂）。
- 维修方法： 更换损坏的元件。特别注意： 如果PFC开关管击穿，一定要检查PFC驱动电阻R818 (通常为2.2Ω/2W) 是否同时开路，以及PFC控制芯片U801 (NCP1653APG) 是否损坏，只换MOS管不换电阻,新管子会立刻再次烧毁！
- 重点检查：
-
保险丝完好： 证明后级无明显短路,可能是开路性故障或电路未工作。
- 测量PFC输出电压： 断开电源，测PFC滤波电容C810两端（通常标有+380V），如果电压为0V,说明整流滤波或PFC电路未工作。
- 测量待机电源输出： 找到+5V输出端子，接上假负载（如一个10Ω/5W电阻），通电测量是否有+5V电压输出。
- 若无+5V：
- 检查TNY277 (U802) 的2脚（使能/BYPASS）电压是否正常（正常工作时在5.5V-6V左右），如果为0V，检查2脚外围电路，特别是光耦U801 (PC817) 和稳压二极管ZD801 (通常是18V或20V稳压管)。
- 检查TNY277本身是否损坏，可以测量其3脚（源极S）和5脚（漏极D）之间的电阻，正常应有一定阻值,若为0则已击穿。
- 检查次级整流二极管D805 (SS54) 和滤波电容C822是否损坏。
- 若有+5V： 说明待机电源正常,问题在主电源或其控制电路。
- 若无+5V：
-
指示灯亮，但屏幕不亮（有声音或无声音）
指示灯亮，说明待机电源（+5VStb）正常工作，问题集中在主电源（+24V, +12V）或背光驱动电路。
维修步骤：
-
区分是主板问题还是电源板问题：
- 方法： 断开电源板与主板的连接（特别是+24V和+12V供电线）,给电源板单独通电。
- 测量主电源输出： 用万用表测量电源板的+24V和+12V输出端子。
- 如果电压正常且稳定： 说明电源板没问题,故障在主板或背光条。
- 如果电压为0或严重偏低： 故障在电源板的主电源部分。
-
维修主电源（无输出或电压低）：
- 检查主电源IC (U801, TNY277PN)：
- 测量其使能脚（EN/BYP, 2脚） 电压，正常工作时应有5.5V以上的电压，如果为0V，检查其外围的反馈光耦U803 (PC817) 和稳压电路（误差放大器U802 TL431，取样电阻R828, R829）。
- 检查TNY277是否损坏。
- 检查主电源初级电路：
- 测量PFC输出电压是否正常（约380V），如果PFC电压低,会影响主电源输出。
- 检查主电源开关变压器T801初级并联的RCD缓冲电路（R808, C807, D801） 是否有元件失效。
- 检查主电源次级电路：
- 检查+24V和+12V的整流二极管（D806, D807等，通常是肖特基二极管） 是否击穿。
- 检查对应的滤波电容（C828, C829等） 是否鼓包、失容或损坏。
- 检查过流保护取样电阻（通常在电感或负极附近，很小的阻值，如0.1Ω） 是否开路。
- 检查主电源IC (U801, TNY277PN)：
屏幕亮一下或闪烁后关机，指示灯也熄灭
这通常是保护电路启动的迹象。
