epon系统同步技术是构建高速、稳定、可靠光接入网络的核心基础，其核心在于确保网络中所有设备（包括光线路终端OLT、光网络单元ONU以及分光器等）在时间上保持高度一致，从而实现数据帧的正确传输、无冲突接入以及关键业务的QoS保障，在EPON系统中，同步技术不仅影响数据传输效率，更直接关系到网络的可扩展性和对新兴业务（如TDM over Ethernet、精准时间同步等）的支持能力，以下从技术原理、实现方式、关键挑战及优化方向等方面对EPON系统同步技术进行详细阐述。
EPON系统同步的基本需求与技术原理

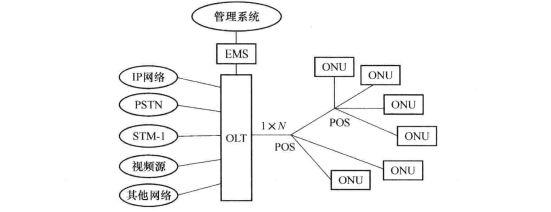

EPON系统基于IEEE 802.3ah标准，采用点到多点的拓扑结构，下行方向采用广播方式传输，上行方向采用时分多路接入（TDMA）机制，在上行传输中，多个ONU共享同一光纤通道，需通过动态带宽分配（DBA）算法分配时隙，避免数据冲突，这一过程对时间同步提出了严格要求：所有ONU必须与OLT保持精确的时间同步，以确保各自的上行数据帧在分配的时隙内到达OLT，避免因时序偏差导致的碰撞或带宽浪费。
EPON系统的同步需求可分为两类：
- 数据传输同步：确保ONU上行时隙的准确划分与执行，实现TDMA的无冲突接入，通常要求时间同步精度在±100ns以内。
- 业务同步：对于需要时间戳的业务（如视频监控、电网同步、PTN时间同步等），需提供更高精度的时间同步（如±1ns或μs级），这通常依赖IEEE 1588精密时间协议（PTP）等机制实现。
从技术原理上看，EPON同步技术主要基于“时间标签（Timestamping）”机制，OLT通过下行广播通道发送同步时间信息，ONU接收后解析并调整本地时钟，实现与OLT的时间对齐，这一过程需解决时钟漂移、传播时延、节点间时钟差异等问题，具体实现方式包括基于以太网同步的同步以太网（SyncE）和基于PTP的IEEE 1588v2协议。
EPON同步技术的实现方式
基于同步以太网（SyncE）的同步
同步以太网是一种通过物理层（Layer 1）传递时钟信号的技术，其核心是将以太网线路中的时钟频率作为同步源，使网络中所有设备锁定到同一频率，在EPON系统中，OLT可从外部同步源（如GPS、BITS或PTP时钟）获取参考时钟，并通过下行链路的以太网帧（如带有SyncE标识的帧）将时钟频率传递给ONU，ONU通过提取时钟信号并锁定本地晶振频率，实现与OLT的频率同步。
SyncE的优势是实现简单、可靠性高，仅依赖物理层即可完成频率同步，且不受网络负载影响，但其缺点是无法传递时间相位信息，仅能保证频率一致，无法满足高精度时间同步需求，因此通常作为基础同步机制，配合其他技术实现时间同步。
基于IEEE 1588v2 PTP的同步
IEEE 1588v2 PTP协议是一种高精度时间同步协议，通过主从架构（Master-Slave）实现时间同步，支持纳秒级精度，在EPON系统中，OLT通常作为PTP主时钟（Grandmaster Clock），ONU作为从时钟，通过以下步骤完成时间同步：
- 同步阶段：主时钟（OLT）周期性发送同步报文（Sync），记录发送时间戳；从时钟（ONU）接收后记录接收时间戳，并等待主时钟发送跟随报文（Follow_Up），其中包含Sync报文的精确发送时间戳。
- 延迟请求阶段：从时钟发送延迟请求报文（Delay_Req），记录发送时间戳；主时钟接收后记录接收时间戳，并发送延迟响应报文（Delay_Resp），其中包含Delay_Req的精确接收时间戳。
- 时间计算：从时钟通过Sync报文的发送/接收时间戳、Delay_Req/Delay_Resp报文的发送/接收时间戳，计算链路传播时延和主从时钟时间差，并调整本地时钟。
PTP协议的优势是同步精度高（可达ns级），且支持时间相位同步，适用于需要严格时间戳的业务，但其缺点是对网络延迟敏感，需硬件时间戳支持（如在MAC层或PHY层插入时间戳），且需通过协议优化（如透明时钟、边界时钟）减少中间节点（如分光器）的时延累积。
EPON同步技术的混合实现
实际EPON系统中，通常采用SyncE与PTP混合的同步方案：SyncE负责频率同步，确保ONU与OLT的时钟频率一致；PTP负责时间相位同步，提供高精度时间戳，OLT通过SyncE向ONU传递参考频率，同时通过PTP协议传递时间信息，ONU先通过SyncE锁定频率，再通过PTP调整时间相位,最终实现频率与时间的双重同步。
EPON同步技术的关键挑战与优化方向
关键挑战
- 传播时延不确定性：EPON系统中，OLT与ONU之间的距离差异较大（可达20km），且分光器的分光比（如1:2、1:32）会导致不同ONU的链路传播时延不同，温度变化、光纤老化等因素也可能导致时延波动，影响同步精度。
- 时钟源稳定性：ONU本地晶振的频率漂移（如±20ppm）会随时间累积，导致与OLT的时钟偏差增大，需通过定期同步机制进行校正。
- 分光器的影响：传统分光器是无源设备，无法处理PTP报文，会导致时延累积和抖动，需采用“透明时钟”（Transparent Clock）技术，在分光器处修正时延信息。
- 上行TDMA冲突：若ONU同步精度不足，可能导致上行时隙重叠，引发数据冲突，需结合动态带宽分配算法，预留保护时隙以补偿同步误差。
优化方向
- 硬件时间戳支持：在OLT和ONU的MAC层或PHY层集成硬件时间戳模块，减少软件处理时延，提高PTP同步精度。
- 智能时延补偿：通过测量OLT与ONU之间的距离（如基于ONU注册时的RTT时延），动态计算传播时延，并在时隙分配中预留补偿时间。
- 分层同步架构：对于大型EPON网络，可采用分层主时钟架构（如区域级PTP主时钟），减少长距离链路的时延累积和时钟漂移。
- 协议优化：采用PTP边界时钟（Boundary Clock）替代透明时钟，使分光器或汇聚节点具备时钟转发功能，减少中间节点时延；同时优化PTP报文发送频率，平衡同步精度与网络开销。
EPON同步技术的应用场景
EPON同步技术的应用场景与网络承载的业务需求密切相关：
- 宽带接入：普通上网、IPTV等业务对同步精度要求较低（ms级），可通过SyncE或简单PTP同步实现。
- TDM over Ethernet（TDMoE）：传统语音业务（如POTS）或专线业务需保持TDM的时序特性，要求μs级时间同步，需采用PTP协议。
- 5G前传/回传：5G基站对时间同步要求极高（±1.5ns），EPON系统需通过PTP+SyncE混合方案，结合高精度时钟源（如GPS），满足5G同步需求。
- 智能电网：电网差动保护、故障定位等业务需μs级时间同步，EPON可通过PTP协议实现精准时间同步，保障电网安全。
相关问答FAQs
Q1：EPON系统中，SyncE与PTP协议的主要区别是什么？如何选择？
A：SyncE（同步以太网）是一种物理层频率同步技术，通过以太网时钟信号传递频率，实现简单、可靠性高，但无法传递时间相位信息；PTP（IEEE 1588v2）是一种应用层时间同步协议，支持纳秒级时间相位同步，但需硬件时间戳支持且对网络延迟敏感，选择时需根据业务需求：若仅需频率同步（如普通宽带），可采用SyncE；若需高精度时间同步（如5G、智能电网），需采用PTP或混合方案。
Q2：EPON系统中，分光器对时间同步有何影响？如何解决？
A：传统无源分光器会引入固定的传播时延和时延抖动，且无法处理PTP报文，导致ONU接收的时间戳包含额外时延，影响同步精度，解决方法有两种：一是采用“透明时钟”技术，在分光器处修正PTP报文的时延信息；二是使用“PTP边界时钟”，使分光器或汇聚节点具备时钟转发功能，将时延补偿节点化,减少对端到端同步的影响。
