松下空调外机主P板作为空调控制系统的核心部件,承担着信号处理、指令下达、功率调节及保护检测等多重功能，其工作状态直接决定空调的制冷制热效果与运行安全性，当主P板出现故障时，可能表现为空调完全不启动、频繁报错、外机不工作、制冷制热异常等症状，需通过系统性的检测与维修来恢复其性能，以下从主P板的结构原理、常见故障类型、维修流程及注意事项等方面展开详细分析。

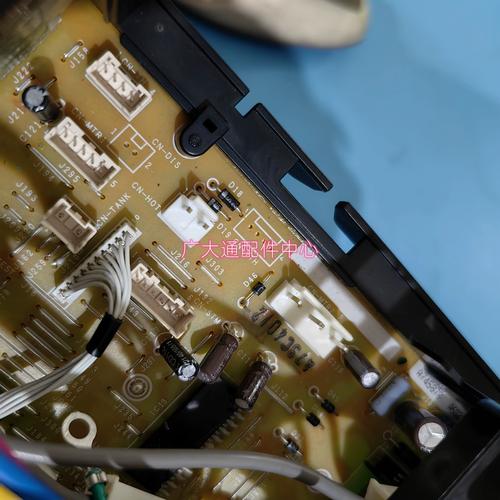

（图片来源网络，侵删）

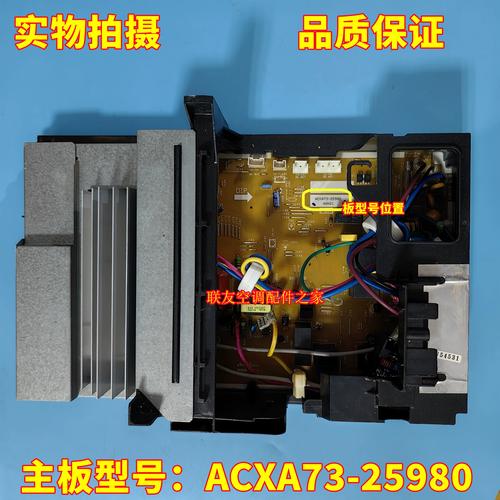

松下空调外机主P板的结构与功能原理

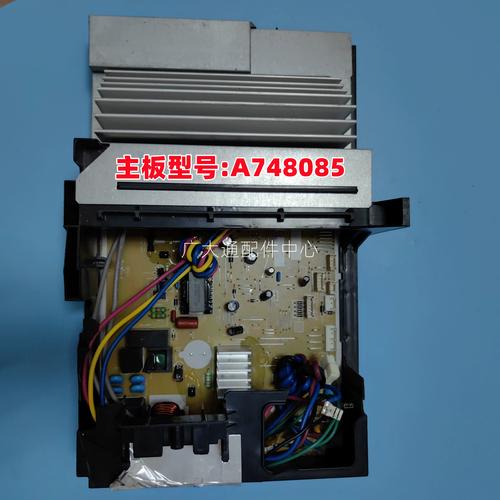

松下空调外机主P板（也称主板或控制板）主要由微处理器（CPU）、电源模块、驱动电路、传感器接口、通信电路及保护电路等组成，各部分功能如下：
- 微处理器（CPU）：作为主板的“大脑”，负责接收遥控器、传感器及室内机的信号，并根据预设程序控制压缩机、风扇电机等部件的运行状态。
- 电源模块：包括整流电路、滤波电路和开关电源，将220V交流电转换为CPU、驱动电路等所需的5V、12V、15V等直流电压。
- 驱动电路：由继电器、可控硅、三极管等组成，接收CPU指令后驱动压缩机、四通阀、室外风扇电机等工作。
- 传感器接口：连接温度传感器（如环境温度传感器、管温传感器）、电流检测传感器等，实时监测空调运行参数并反馈给CPU。
- 通信电路：通过专用通信线与室内机主板进行数据交换，实现空调模式调节、风速控制等功能。
- 保护电路：包括过流保护、过压保护、欠压保护、防冻结保护等，在异常情况下自动切断电源，避免部件损坏。
主P板常见故障类型及原因分析
（一）电源模块故障
电源模块是主P板故障的高发区域,常见问题包括：
- 保险丝熔断：通常因市电电压异常、后级电路短路（如压敏击穿、电容短路）导致。
- 开关电源无输出：可能是开关管损坏、PWM控制器故障、反馈电路异常（如光电耦合器失效）。
- 输出电压不稳定：多由滤波电容鼓包、漏电或稳压电路（如误差放大器、基准电压源）故障引起。
（二）CPU及外围电路故障
- CPU不工作：表现为空调无任何反应，可能原因包括CPU供电异常、晶振损坏、复位电路失效（如复位电容漏电）或CPU本身损坏。
- 程序紊乱：空调出现误操作或随机性故障，通常因存储器（EEPROM）数据丢失或受干扰导致，需重新写入程序。
（三）驱动电路故障
- 继电器不吸合：线圈开路、触点氧化或驱动三极管击穿，导致压缩机或风扇电机不启动。
- 可控硅损坏：过流或过压导致可控硅短路或开路，引起电机不转或异响。
- 驱动信号异常：CPU输出的驱动脉冲缺失或波形畸变，需检查CPU至驱动电路之间的电阻、电容是否损坏。
（四）传感器及通信电路故障
- 传感器故障：分体式温度传感器阻值偏移（如10KΩ热敏电阻变为无穷大或0Ω），导致CPU误判温度，触发保护停机。
- 通信故障：通信电压异常（如正常电压应为24V±2V，但实测为0V或12V），可能因通信线短路、光电耦合器损坏或室内机通信接口故障。
主P板维修流程与检测方法
（一）初步检查与安全防护
- 断电检测：维修前务必切断空调电源，使用万用表电阻档测量电源输入端对地电阻，确认无短路后再通电测试。
- 观察法：检查主P板有无明显烧焦、电容鼓包、元件脱焊等情况，重点观察电源模块、CPU周边元件。
- 工具准备：备有数字万用表、示波器、可调直流电源、电烙铁、热风枪等工具，并准备同型号备用元件（如继电器、电容、CPU）。
（二）电源模块检测
- 保险丝检测：若保险丝熔断，需先排查后级短路故障（如压敏电阻、整流桥是否击穿），更换保险丝时需选用同规格（通常为2A-3A）。
- 开关电源检测：
- 测量整流后滤波电容两端电压（正常为300V左右），若无电压则检查市电输入及整流桥。
- 测量开关变压器次级输出电压（如+5V、+12V），若某路无输出，检查对应整流二极管、滤波电容及PWM控制器（如UC3842）。
- 示波器检测PWM控制器输出脉冲,若无脉冲，检查反馈电路（如TL431、光耦PC817）是否正常。
（三）CPU及外围电路检测
- 供电检测：CPU正常工作需具备+5V供电、复位信号（高电平触发）及时钟信号（晶振输出波形）。
- 晶振检测：用示波器测量晶振两端有无波形（通常为几MHz正弦波），若无波形，更换晶振或检查电容是否漏电。
- 复位电路检测：测量复位引脚电压，上电时应先为低电平（约0V），随后跳变为高电平（+5V），若电压异常，更换复位芯片（如IMP811）。
（四）驱动电路检测
- 继电器驱动检测：测量继电器线圈两端电压，正常吸合时应有12V左右电压，若无电压，检查驱动三极管（如8050）是否击穿。
- 可控硅检测：用万用表二极管档测量可控硅阴阳极、门极阻值，若短路或开路，需更换同型号可控硅（如BT137）。
- 信号检测：用示波器测量CPU输出的驱动脉冲，正常为PWM方波，若无信号，检查CPU输出端至驱动电路之间的电阻是否开路。
（五）传感器与通信电路检测
- 传感器检测：测量传感器阻值（如25℃时10KΩ热敏电阻阻值应为10KΩ±0.2KΩ），若偏差过大，更换传感器。
- 通信电路检测：测量通信端子电压（正常24V左右），若电压异常，检查通信线是否短路、光电耦合器是否损坏（如PC817引脚间阻值异常）。
维修注意事项
- 防静电措施：CPU、CMOS等元件易受静电损坏，维修时需佩戴防静电手环，避免用手直接触碰元件引脚。
- 元件代换原则：更换元件时需确保参数一致（如电容耐压、容量，三极管极性），功率元件（如继电器、可控硅）需选用原型号或更高规格。
- 程序写入：若需更换CPU或存储器，需使用专用编程器写入松下空调专用程序，否则空调无法启动。
- 负载测试：维修后需在空载状态下先测试电源模块输出正常，再连接压缩机、风扇电机等负载，避免二次损坏。
主P板故障维修案例速查表
| 故障现象 | 可能原因 | 检测方法 | 维修措施 |
|---|---|---|---|
| 空调完全不启动，指示灯不亮 | 保险丝熔断、电源模块损坏 | 测量电源输入端电阻、滤波电容电压 | 更换保险丝、损坏元件 |
| 外机风扇不转 | 继电器不吸合、可控硅损坏 | 测量继电器线圈电压、可控硅阻值 | 更换继电器、可控硅 |
| 频繁显示E4（过热保护） | 管温传感器异常、散热不良 | 测量传感器阻值、检查CPU温度 | 更换传感器、清理主板灰尘 |
| 通信失败，室内外机不联动 | 通信线短路、光耦损坏 | 测量通信电压、检查光耦引脚阻值 | 修复通信线、更换光耦 |
相关问答FAQs
Q1：松下空调外机主P板上的电容鼓包了，是否可以直接更换同容量的电容？
A：需同时考虑电容的容量、耐压及温度等级，若原电容为10μF/50V/105℃，更换时需选用容量误差±10%以内、耐压不低于50V、工作温度105℃以上的电容，避免因耐压不足或温度等级低导致再次损坏，需注意电容尺寸是否适合主板安装空间。
Q2：维修主P板时，发现CPU供电电压只有3V，可能是哪里出了问题？
A：CPU供电电压偏低通常由以下原因导致：一是电源模块中+5V稳压电路异常（如7805三端稳压器损坏或滤波电容失效），二是CPU供电线路中存在虚焊或电阻阻值变大（如限流电阻阻值由0.1Ω变为1Ω），三是CPU本身存在短路导致电压被拉低，可先断开CPU供电线路，测量空载电压是否恢复正常，若恢复正常则为CPU故障，否则检查稳压电路及线路。
