MEMS技术作为微机电系统的核心,通过将微型机械结构与电子电路集成在芯片上，实现了传感器、执行器等微型化器件的批量制造，其应用已从消费电子扩展至汽车、医疗、工业等多个领域，而软件系统作为MEMS技术的“大脑”，在器件设计、仿真、制造、测试及应用全生命周期中发挥着关键作用，本文将详细阐述MEMS技术可用软件的类型、功能及典型应用场景，并通过表格对比不同软件的特点，最后以FAQs形式解答常见问题。

MEMS技术全生命周期中的软件支持

MEMS技术的研发与生产涉及多学科交叉,包括机械工程、电子工程、材料科学、计算机科学等，不同阶段对软件的需求各有侧重，从概念设计到产品落地，软件工具贯穿始终，助力工程师优化设计、降低成本、提高效率。

（一）设计与仿真软件：优化性能的核心工具

MEMS器件的设计与仿真阶段是决定产品性能的关键,需借助专业软件实现多物理场耦合分析、结构优化及工艺可行性验证。

1. CoventorWare
   CoventorWare是MEMS领域应用最广泛的仿真平台之一，提供从设计、仿真到虚拟原型的全流程支持，其核心模块包括：

   • 架构师（Architect）：用于3D模型构建，支持自上而下（Top-down）和自下而上（Bottom-up）的设计方法，兼容CAD格式导入，可快速生成MEMS器件的几何结构。
   • 分析师（Analyst）：多物理场仿真引擎，支持力学、电学、流体、热学等多场耦合分析，例如静电驱动器的力-电特性仿真、微流体器件的流固耦合（FSI）分析等。
   • 虚拟制造（Virtual Fabrication）：模拟MEMS制造工艺（如光刻、刻蚀、薄膜沉积等），预测工艺偏差对器件性能的影响，缩短试错周期。
     典型应用：压力传感器、MEMS麦克风、惯性测量单元（IMU）的设计与优化。

2. COMSOL Multiphysics
   COMSOL以多物理场耦合仿真见长，通过“物理场接口”简化复杂建模过程，支持用户自定义方程，其MEMS模块包含：


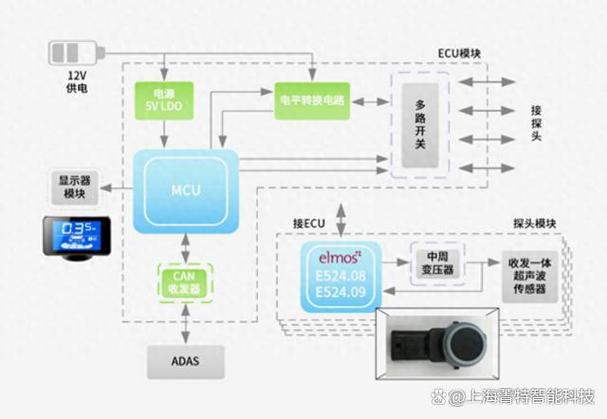

   （图片来源网络，侵删）
   • 静力学、模态、频域分析（如微悬臂梁的振动特性仿真）；
   • 静电、压电、电磁耦合（如MEMS开关的驱动电压-位移关系模拟）；
   • 热-力耦合（如高温环境下MEMS器件的可靠性分析）。
     优势：界面友好，与MATLAB、CAD软件（如SolidWorks、AutoCAD）深度集成，适合科研机构及中小企业快速原型验证。

3. ANSYS MEMS
   作为ANSYS多物理场仿真套件的一部分，ANSYS MEMS与Workbench平台无缝集成，覆盖从设计到仿真的完整流程，其核心功能包括：

   • 几何建模：内置参数化建模工具，支持复杂结构（如梳齿驱动器、微镜阵列）的快速构建；
   • 网格划分：自适应网格技术，确保微米级结构的仿真精度；
   • 可靠性分析：通过蒙特卡洛模拟预测器件寿命，评估制造工艺离散性对性能的影响。
     典型案例：汽车安全气囊加速度计的冲击响应仿真、生物MEMS器件的应力分析。

4. IntelliSuite
   IntelliSuite由IntelliSense公司开发，侧重于MEMS工艺仿真与器件设计的一体化，其特色模块包括：

   • 工艺编辑器（Process Editor）：支持用户自定义制造流程（如SOI工艺、体硅刻蚀工艺），模拟器件在制造过程中的结构演化；
   • 器件级仿真：结合工艺结果进行电学、力学性能分析，例如MEMS谐振器的频率稳定性仿真；
   • 封装仿真：预测封装应力对器件性能的影响，解决“封装-器件”耦合设计问题。
     应用领域：射频MEMS（如滤波器、开关）、光学MEMS（如光开关、可调谐激光器）。

（二）计算机辅助设计（CAD）软件：几何建模的基础

MEMS器件的复杂结构需借助专业CAD软件进行精确建模,部分通用CAD软件通过插件或模块支持MEMS设计。

1. AutoCAD MEMS
   Autodesk推出的AutoCAD MEMS插件，在传统CAD功能基础上增加MEMS专用设计工具，支持：


   （图片来源网络，侵删）
   • 参数化库（含标准MEMS结构，如弹簧、质量块、梳齿驱动器）；
   • 2D/3D联动设计，自动生成工艺版图；
   • 与 CoventorWare、ANSYS等仿真软件的数据接口，实现设计-仿真流程闭环。
     适用场景：教育领域MEMS教学、简单结构快速设计。

2. L-Edit（来自Mentor Graphics，现为Siemens EDA）
   L-Edit是MEMS版图设计的经典工具，支持层次化设计、规则检查（DRC）和版图参数提取（LPE），其特点包括：

   • 兼容GDSII、CIF等标准版图格式，支持晶圆厂工艺文件导入；
   • 集成MEMS Process Module，模拟光刻、刻蚀等工艺步骤的版图效果；
   • 与Tanner Tools仿真套件联动，实现“设计-仿真-验证”一体化。
     典型应用：MEMS陀螺仪、压力传感器的版图设计与工艺验证。

3. SolidWorks + MEMS插件
   SolidWorks作为主流3D CAD软件，通过第三方插件（如MEMS Plus）可扩展MEMS设计功能，支持：

   • 3D实体建模与装配,模拟器件运动特性（如微泵的流体流动）；
   • 与COMSOL、ANSYS的协同仿真，直接将SolidWorks模型导入多物理场仿真环境。
     优势：操作简便，适合初学者及中小型企业的三维设计需求。

（三）有限元分析（FEA）软件：结构强度与性能验证

FEA软件是MEMS结构力学分析的核心工具,通过离散化模型计算应力、应变、模态等参数。

1. ABAQUS
   ABAQUS在非线性分析和动态仿真方面表现突出，适用于MEMS器件的极端工况模拟，

   • 微梁的断裂力学分析（预测疲劳寿命）；
   • 冲击载荷下加速度计的响应特性；
   • 热机械应力分析（如温度变化对MEMS陀螺仪零偏稳定性的影响）。
     高级功能：用户子程序（UMAT）支持自定义材料模型（如压电材料、超弹性材料）。

2. Nastran
   作为航空航天领域广泛使用的FEA软件，MSC Nastran的高精度模态分析、频率响应分析功能同样适用于MEMS，

   • MEMS谐振器的模态叠加法仿真,计算谐振频率及品质因数；
   • 随机振动分析（评估汽车电子MEMS器件的可靠性）。
     优势：求解器效率高，适合大规模模型的仿真计算。

（四）制造与工艺控制软件：生产过程的数字化管理

MEMS制造涉及光刻、刻蚀、键合等复杂工艺，需通过软件实现工艺设计、过程监控及质量控制。

1. MEMS Pro
   MEMS Pro是MEMS领域的主流工艺设计软件，与CADENCE、L-Edit等工具集成，提供：

   • 工艺流程编辑器（支持100+种MEMS工艺模块，如DRIE、LIGA、阳极键合）；
   • 版图与工艺映射（将2D版图转换为3D结构，预测刻蚀各向异性）；
   • 工艺兼容性检查（避免不同工艺步骤间的冲突）。
     应用案例：MEMS麦克风阵列的工艺流程设计与优化。

2. GENESYS
   由MEMSCAP公司开发的工艺控制软件，专注于MEMS制造过程的实时监控与数据分析，功能包括：

   • 设备参数采集（如刻蚀速率、薄膜厚度）；
   • 统计过程控制（SPC）分析，实时预警工艺偏差；
   • 机器学习模型预测良率,优化工艺窗口。
     价值：降低MEMS器件的制造成本，提高产品一致性。

（五）测试与数据分析软件：性能评估与故障诊断

MEMS器件的测试需结合硬件平台与软件工具,实现自动化测试、数据可视化及故障溯源。

1. LabVIEW + MEMS测试工具包
   National Instruments（NI）的LabVIEW提供模块化测试方案，通过MEMS测试工具包可实现：

   • 静态特性测试（如压力传感器的灵敏度、线性度）；
   • 动态特性测试（如MEMS陀螺仪的带宽、噪声）；
   • 环境适应性测试（高低温、振动、冲击下的性能变化）。
     优势：支持自定义测试流程，与PXI硬件平台无缝集成，适合量产线测试。

2. MATLAB/Simulink + MEMS Toolbox
   MATLAB的MEMS Toolbox提供从建模到仿真的完整工具链，支持：

   • MEMS器件的参数化建模（如传递函数构建）；
   • 信号处理（滤波降噪、频谱分析）；
   • 控制算法设计（如MEMS惯性导航的卡尔曼滤波）。
     典型应用：MEMS IMU的数据融合算法开发与验证。

MEMS软件对比与选择指南

为帮助用户快速选择合适的软件,以下从功能、适用场景、用户群体等维度对比主流工具：

相关问答FAQs

Q1：MEMS初学者应选择哪种设计仿真软件？
A：对于初学者，推荐从COMSOL Multiphysics或SolidWorks+MEMS插件入手，COMSOL界面直观，提供丰富的物理场模板和案例库，适合快速掌握多物理场仿真基础；SolidWorks操作简单，3D建模功能强大，配合第三方插件可满足基础设计需求，且与仿真软件集成便捷，适合建立“设计-仿真”的初步认知，若侧重版图设计，可先学习L-Edit，其简洁的界面和标准化的工艺模块有助于理解MEMS制造流程。

Q2：如何评估MEMS仿真软件的适用性？
A：评估MEMS仿真软件需结合以下因素：

1. 器件类型：若涉及多物理场强耦合（如微流体-结构耦合），优先选择COMSOL；若侧重工艺仿真（如刻蚀形貌预测），IntelliSuite或CoventorWare的虚拟制造模块更优；
2. 团队技能：ANSYS、ABAQUS等软件功能强大但学习曲线较陡，适合有FEA基础的团队；LabVIEW、MATLAB等工具更适合测试与算法开发团队；
3. 成本与兼容性：中小企业可考虑开源软件（如FreeFEM）或教育版COMSOL，大型企业需评估软件与现有设计流程（如CAD、PDM系统）的兼容性，避免数据转换带来的效率损失。
