核心问题：电源板与背光驱动
创维32E220E的核心通病主要集中在电源板和背光驱动电路上，这两个部分的问题占到了所有故障的80%以上。

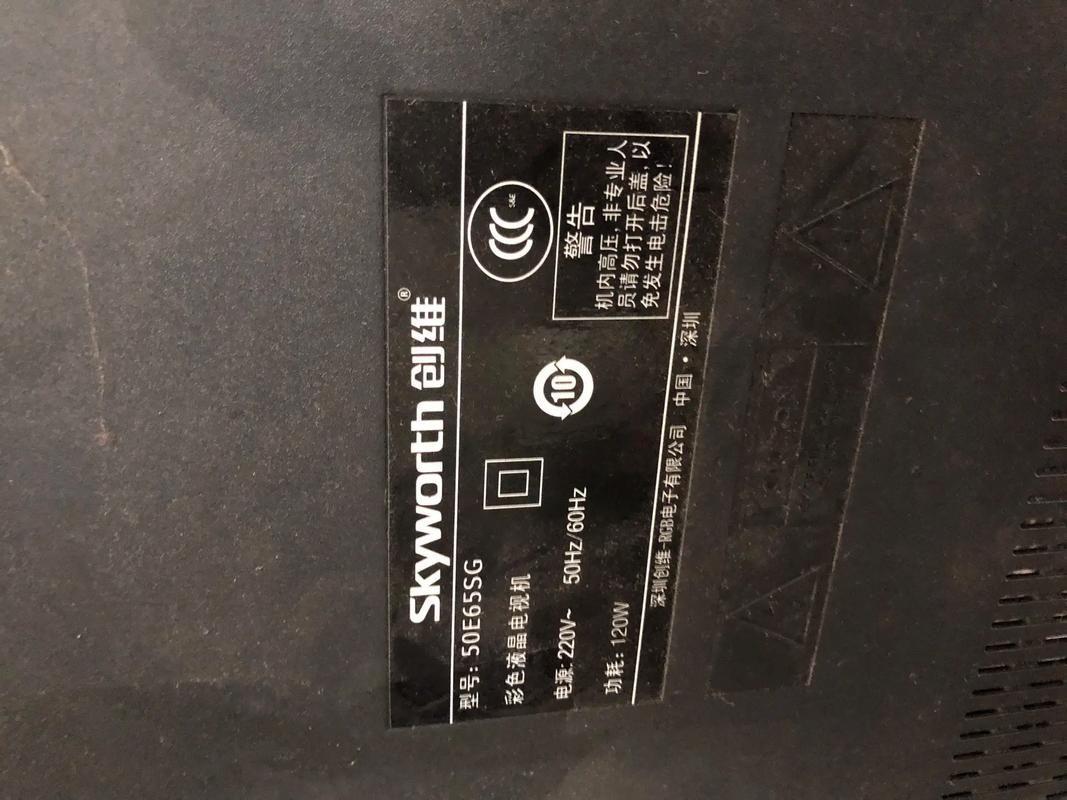

（图片来源网络，侵删）
不开机 / 无反应（电源板问题）
这是最常见的故障现象，表现为按遥控器或机身上的电源键，指示灯不亮,电视毫无反应。
故障根源分析
主要问题出在电源板上，该机型电源板方案常见于力铭（Linen）或同洲（Tongzhou）等品牌，其核心问题是副电源（待机电源）的供电电路不稳定或损坏。
-
核心故障元件：高压滤波电容（C805/C806）
- 位置：在电源板上，通常靠近高压变压器（那个比较胖、有黄色胶带或热缩管的变压器）。
- 型号：通常是 400V/22μF 或 400V/47μF 的电解电容。
- 故障现象：电容鼓包、顶部凸起、漏液或失容,这是导致待机电路无法正常工作的首要元凶。
- 原因：由于电视长时间工作，电容在高温环境下老化，导致容量下降或失效，无法提供稳定的直流电压给待机芯片（如VIPer12A/22A等）。
-
核心故障元件：待机电源芯片（VIPer12A/22A）

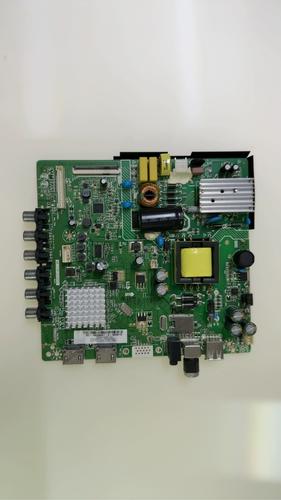

（图片来源网络，侵删）- 位置：一个8脚的IC,通常安装在散热片上。
- 故障现象：芯片击穿短路，用万用表二极管档测量其D、S、G极（对于8脚封装，通常是1、5、8脚）之间会短路。
- 原因：当高压滤波电容失效后，电压不稳，导致过流或过压,烧毁了芯片。
-
其他可能元件
- 保险丝（F801）：如果保险丝熔断，说明电源板存在严重短路，除了检查VIPer芯片，还需检查整流桥（BD801）、副电源的初级MOS管（Q801）是否击穿。
- 启动电阻（R801/R802）：阻值变大或开路,导致芯片无法启动。
- 光耦（PC801）：性能不良,导致稳压失控。
维修方法与步骤
安全第一！ 维修前务必拔掉电源线，并对电源板上的大容量电容进行放电（可用大功率电阻短接电容两脚）。
- 外观检查：仔细观察电源板上的电容，特别是C805/C806，看是否有鼓包、漏液现象,这是最直观的判断方法。
- 测量保险丝：用万用表电阻档测量保险丝F801是否通，如果断路,说明后级有严重短路。
- 测量关键点电压：
- 通电测量：为了准确判断，可以给电源板单独上电，使用一个隔离变压器（安全！）或串联一个220V/100W/220V的灯泡作为假负载,防止二次损坏。
- 测量高压输出：正常情况下，通电后，高压滤波电容C805/C806两端应有约300V的直流电压，如果没有，检查市电输入回路（保险丝、整流桥、抗干扰电容）。
- 测量待机电压：如果300V正常，但VCC（或+5VSB）输出电压为0,则问题锁定在副电源。
- 更换故障元件：
- 首选更换：将C805和C806全部换掉，建议使用耐压400V以上、耐温105℃、品牌好的电容（如红宝石、尼吉康、万裕等），容量可以适当加大，如用47μF代替22μF,以增加稳定性。
- 其次更换：如果更换电容后VCC电压仍无输出或电压异常，再检查并更换待机电源芯片VIPer12A/22A，注意更换芯片时要将散热片清洁干净,并涂抹导热硅脂。
- 最后检查：如果芯片和电容都换了还不行，检查启动电阻、光耦等周边元件。
开机黑屏 / 闪一下黑屏（背光驱动问题）
这个故障表现为电视能开机，屏幕图像有（用强光手电筒斜照屏幕能看到暗淡的图像），但背光不亮,导致屏幕全黑。
故障根源分析
问题出在背光驱动板（通常与电源板集成在一起，称为二合一电源板）的背光升压电路。

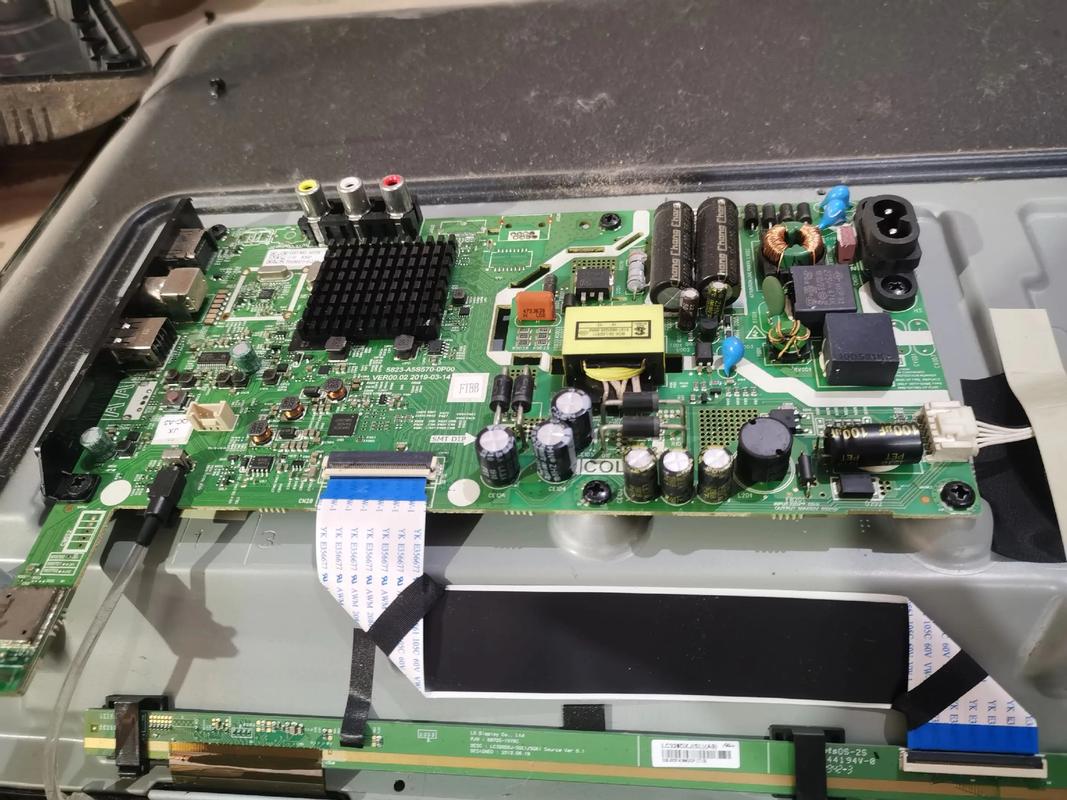

（图片来源网络，侵删）
-
核心故障元件：升压变压器（T802）
- 位置：电源板上，比待机变压器更大,通常绕有黄色或红色的漆包线。
- 故障现象：变压器内部短路或性能不良，这是最常见的原因，由于工作在高频高压状态，其内部的漆包线绝缘层可能老化击穿,导致匝间短路。
- 判断方法：测其初级或次级绕组的直流电阻，会发现异常变小，或在通电状态下,变压器严重发烫。
-
核心故障元件：背光驱动IC（OZ9925A/OZ9938GN等）
- 位置：一个8脚或16脚的IC,通常也在散热片上。
- 故障现象：芯片击穿或工作异常，其外围的供电、反馈、过压保护电路出现问题，都会导致芯片无法正常工作,从而没有PWM脉冲输出给MOS管。
- 原因：负载（变压器）短路导致芯片过流烧毁,或供电电压异常导致芯片损坏。
-
核心故障元件：背光MOS管（Q802）
- 位置：一个N沟道的大功率MOS管,紧贴在升压变压器旁边。
- 故障现象：D、S极击穿短路，这是最常见的直接故障点，MOS管是开关元件，频繁工作在高电压大电流下,很容易失效。
-
其他可能元件
- 升压二极管（D802）：通常是FR107或类似的快恢复二极管,反向击穿或开路。
- 取样电阻（R8xx）：在MOS管的S极，用于过流检测,阻值变大或开路会导致驱动IC保护。
- 背光供电电容（C8xx）：滤波电容失效,导致驱动IC供电不稳。
维修方法与步骤
- 观察法：开机后，迅速触摸电源板上的升压变压器和MOS管，看是否异常发烫，如果发烫,基本可以确定变压器或MOS管有问题。
- 测量关键点：
- 测量背光供电电压：通常是一个12V或24V的电压（VCC-BL），由电源板提供，此电压若无,检查电源板。
- 测量驱动IC供电：检查驱动IC（如OZ9925A）的VCC引脚是否有正常电压（如12V）。
- 测量PWM信号：用示波器测量驱动IC的输出引脚（通常是GATE脚），应有高频的PWM方波脉冲输出，若无,说明驱动IC未工作或已损坏。
- 电阻法排查：
- 断开负载：将升压变压器的初级或次级焊开一端,断开负载。
- 测量MOS管：单独测量MOS管Q802的D、S极电阻，如果短路,则更换MOS管。
- 测量变压器：断开负载后，测量变压器初级和次级的直流电阻，并与一个好的板子对比，如果阻值明显偏低,说明变压器内部短路。
- 更换故障元件：
- MOS管和变压器：这是背光驱动故障的“黄金搭档”，一旦怀疑是这两个问题，直接更换它们，成功率极高，更换MOS管时，注意选择耐压值（如500V以上）和电流足够大的型号。
- 驱动IC：如果外围元件都正常，驱动IC也无PWM输出,再考虑更换IC。
总结与维修建议
| 故障现象 | 主要根源 | 核心维修元件 |
|---|---|---|
| 不开机，指示灯不亮 |
