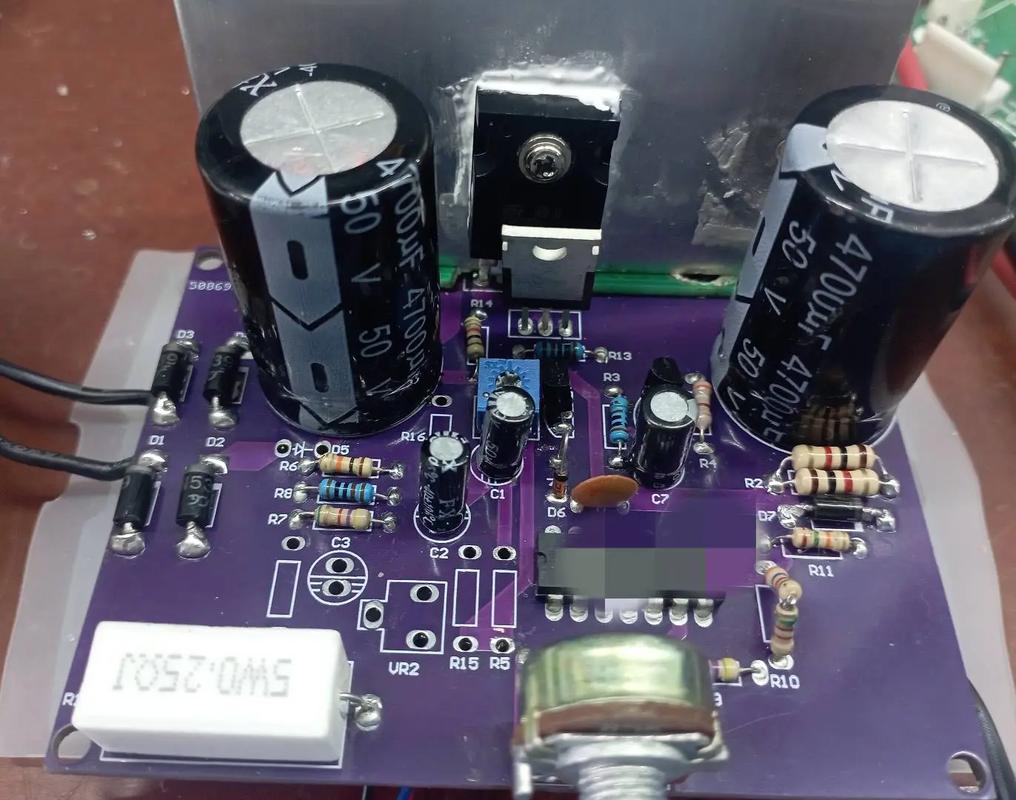

919sw电源板维修是电子维修领域中一项常见且技术性较强的工作，这类电源板通常广泛应用于显示器、电视等显示设备中，其稳定运行对整机正常工作至关重要，维修时需遵循系统化的排查流程，结合电路原理和检测工具，逐步定位故障点并加以修复，以下从常见故障现象、维修步骤、关键元件检测及注意事项等方面展开详细说明。

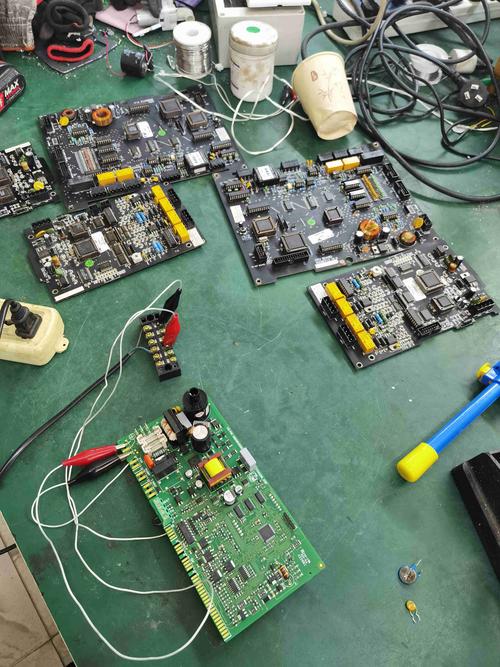

维修前需做好准备工作，包括准备万用表、示波器、隔离变压器、电烙铁、吸锡器等工具，并确保操作安全，因电源板涉及高压部分，务必先断电并放电，避免触电风险，应记录电源板的型号、版本号及故障现象，如“无输出电压”“输出电压偏低”“屡烧保险”等,为后续分析提供依据。
常见故障现象及初步判断方面，若电源板出现完全无反应，指示灯不亮，可能原因包括保险丝熔断、市电输入回路故障、开关管击穿等；若输出电压异常（如某一路无输出或偏高/偏低），则可能与PWM控制器、反馈电路、整流滤波元件相关；若电源发出“吱吱”声，通常提示负载过重或电源启动困难，需通过观察法（检查有无明显烧黑、鼓包元件）、闻味法（有无焦糊味）初步判断故障范围。

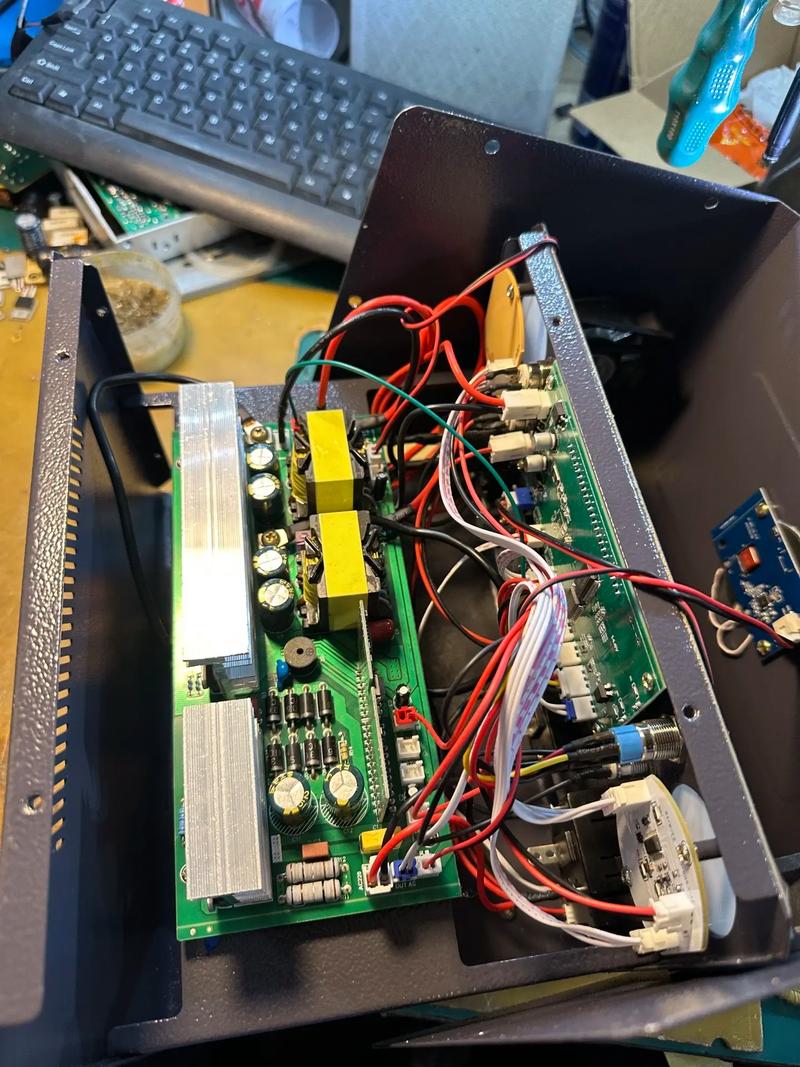

维修步骤应遵循“先外后内、先易后难”原则，第一步检查外部元件，包括保险丝是否熔断，若保险丝发黑熔断，说明存在严重短路，需重点检查市电输入端的压敏电阻、整流桥、滤波电容及开关管是否击穿；若保险丝完好，则通电测量市电输入端电压是否正常，再测量滤波电容两端是否有约300V直流电压（针对220V输入），若无电压则检查整流桥前端的电路，第二步检查开关电源初级电路，重点检测开关管（常见为MOSFET或GTR）的D、S极间是否短路，G极驱动波形是否正常（需用示波器测量），同时检查启动电阻、稳压二极管是否开路或失效，第三步检查反馈电路，包括电压反馈（如TL431、光耦PC817）和电流反馈回路，反馈环路故障会导致输出电压失控，需测量光耦是否导通、TL431的参考端和阴极电压是否正常，第四步检查次级整流滤波电路，如肖特基二极管是否击穿、滤波电容是否失效（容值降低或ESR增大），可通过万用表二极管档或电容档初步检测,必要时用电容表测量容值。
关键元件检测是维修的核心环节,以下是常见故障元件的检测要点及判断标准：
| 元件类型 | 检测方法 | 故障判断标准 |
|---|---|---|
| 保险丝 | 万用表电阻档测量 | 熔断或阻值无穷大 |
| 整流桥 | 万用表二极管档测量正反向电阻 | 任一二极管正反向电阻均接近0或无穷大 |
| 滤波电容 | 万用表电容档测容值，或用示波器观察纹波 | 容值偏差＞20%，或充电异常、纹波过大 |
| 开关管 | 万用表二极管档测量D-S、G-S极间电阻 | D-S极间短路或漏电，G-S极间阻值异常 |
| 光耦（PC817） | 万用表电阻档测量初级（1-2脚）和次级（3-4脚）电阻，通电测导通情况 | 初级或次级开路，次级不导通（3-4脚电压无变化） |
| TL431 | 测量参考端（R）电压（正常为2.5V），阴极（K）电压是否随反馈变化 | R端电压偏离2.5V，K端电压无响应 |
| 肖特基二极管 | 万用表二极管档测量正向压降（约0.2-0.3V）和反向电阻 | 正向压降过大或反向电阻小 |
维修过程中需注意细节，如更换元件时尽量选用同型号或参数相近的元件，特别是开关管、电解电容等关键元件，耐压值和电流参数不能低于原规格；焊接时避免虚焊、短路，焊点需光滑可靠；修复后需先加假负载（如灯泡）通电测试，确认输出电压正常后再连接主板，避免再次损坏电路，部分电源板带有过压、过流保护电路，故障时可能处于保护状态，需在解除保护的情况下测量关键点电压，但需谨慎操作,防止扩大故障。
相关问答FAQs：
-
问：维修919sw电源板时，若保险丝熔断且开关管击穿，应如何排查根本原因？
答：保险丝熔断且开关管击穿通常说明初级电路存在短路或过压问题，需先检查整流桥是否击穿，滤波电容是否失效（如短路），再检查开关管的G极驱动电路，如PWM控制器（如UC3842）是否输出异常驱动信号，以及尖峰吸收电路（如RC缓冲电路）是否失效，避免开关管因尖峰电压击穿，同时需检查次级是否有短路导致负载过重,反馈回路故障导致输出电压过高而击穿开关管。 -
问：电源板输出电压偏低，但反馈电路元件无明显损坏，应如何检修？
答：输出电压偏低且反馈元件正常时，需重点检查两个方面：一是初级电路的供电是否充足，如启动电阻是否变值导致PWM控制器供电不足，或滤波电容容值下降导致储能不足；二是次级整流滤波电路，如肖特基二极管正向压降增大、滤波电容ESR过高（容值可能未完全失效但等效串联电阻增大），导致输出电压跌落，可用示波器测量各关键点波形，如开关管驱动波形、整流后波形,结合电压分析定位故障点。
