变频器故障现场维修实例
某化工厂一台西门子G120系列变频器,功率为15kW，用于控制离心风机运行，设备运行过程中频繁报故障代码“F0003”（过电流），且每次故障发生时变频器均跳闸停机，伴随明显的异响，现场技术人员初步检查后未能解决问题，遂联系维修人员进行现场处理。
故障诊断过程
-
初步检查
维修人员首先断开变频器电源，检查外观及散热系统，发现变频器散热风扇运行正常，但散热器表面有较多粉尘堆积，可能影响散热，随后检查电机电缆，未发现破损或短路现象，电机绝缘电阻测试正常。 -
参数核查
进入变频器参数界面，检查电机参数（额定功率、电流、频率等）与实际电机铭牌一致，未发现参数设置错误，但发现加速时间（P1120）设置为5s，较短，可能引起启动过电流。 -
动态监测
重新通电后，在空载状态下启动变频器，逐步增加频率至30Hz时，电流突然升至额定值的2倍，触发过电流保护，通过示波器观察输出电流波形，发现存在明显畸变，且三相电流不平衡。

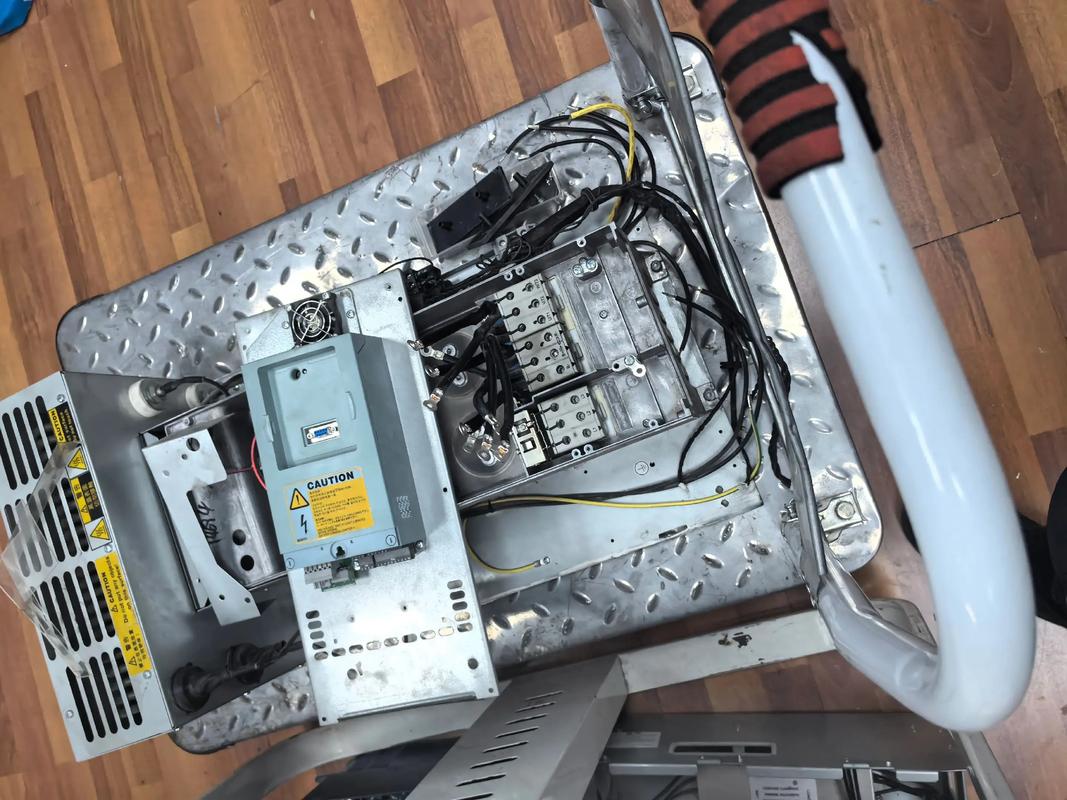

（图片来源网络，侵删） -

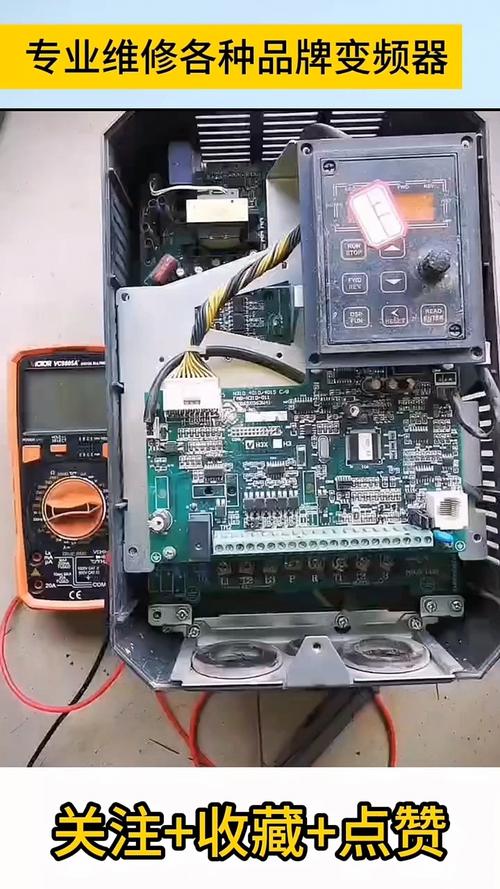

硬件检测
断电后拆解变频器，重点检查功率模块（IGBT），使用万用表二极管档检测IGBT的六个续流二极管，发现其中一相上桥臂二极管正向电阻异常（正常为0.3-0.5Ω，实测为∞），判断为IGBT模块损坏。
故障原因分析
- 直接原因：IGBT模块内部续流二极管击穿，导致输出电流不平衡，触发过电流保护。
- 间接原因：现场粉尘堆积导致散热不良，长期高温运行加速了IGBT模块老化；加速时间设置过短，增加了启动电流冲击，进一步加剧了模块损坏。
维修步骤
-
更换IGBT模块
拆除损坏的IGBT模块，选用同型号FS820R08A6P2B进行更换，更换前用酒精清理散热器表面硅脂，确保散热良好。 -
优化参数设置
将加速时间（P1120）从5s延长至15s，减少启动电流冲击；启用转矩限定（P1300）功能，将转矩限值设置为额定转矩的120%，避免过载。 -
清洁与散热改造
彻底清理变频器内部粉尘，并在控制柜顶部增加轴流风扇，改善通风环境，同时建议用户每季度清理一次散热器，定期检查风扇运行状态。 -
测试验证
空载运行变频器，逐步增加频率至50Hz，电流稳定，无异常波形；带负载运行2小时，温度正常，未再出现故障。
- 散热管理：高温是变频器故障的主要诱因之一，需定期清理散热器并确保通风良好。
- 参数优化：不合理参数设置可能导致设备频繁故障，需根据负载特性调整加速/减速时间及转矩限值。
- 硬件检测：动态监测结合静态测试，可快速定位功率模块等关键部件的故障。
相关问答FAQs
Q1：变频器报“过电流”故障时，如何快速判断是负载问题还是变频器自身故障？
A：可通过以下方法区分：①断开电机电缆，空载启动变频器，若故障消失，则问题出在负载侧（如电机卡死、电缆短路）；若故障仍存在，则为变频器内部故障（如IGBT损坏、驱动电路异常）。②使用万用表检测输出三相电阻是否平衡，若不平衡，可能为功率模块损坏。
Q2：变频器IGBT模块更换后，是否需要重新进行参数设置？
A：IGBT模块更换后，通常无需修改参数，但建议进行以下操作：①重新进行参数初始化（恢复出厂设置），并根据负载重新配置电机参数；②空载测试变频器输出电压波形，确保三相平衡；③带负载运行时，监测电流和温度，确认无异常后再投入正式使用。
