电视型号与基本结构分析
- 型号： 创维 42K05HR
- 基本类型： 42英寸 LED 液晶电视（侧光式LED背光）
- 核心硬件：

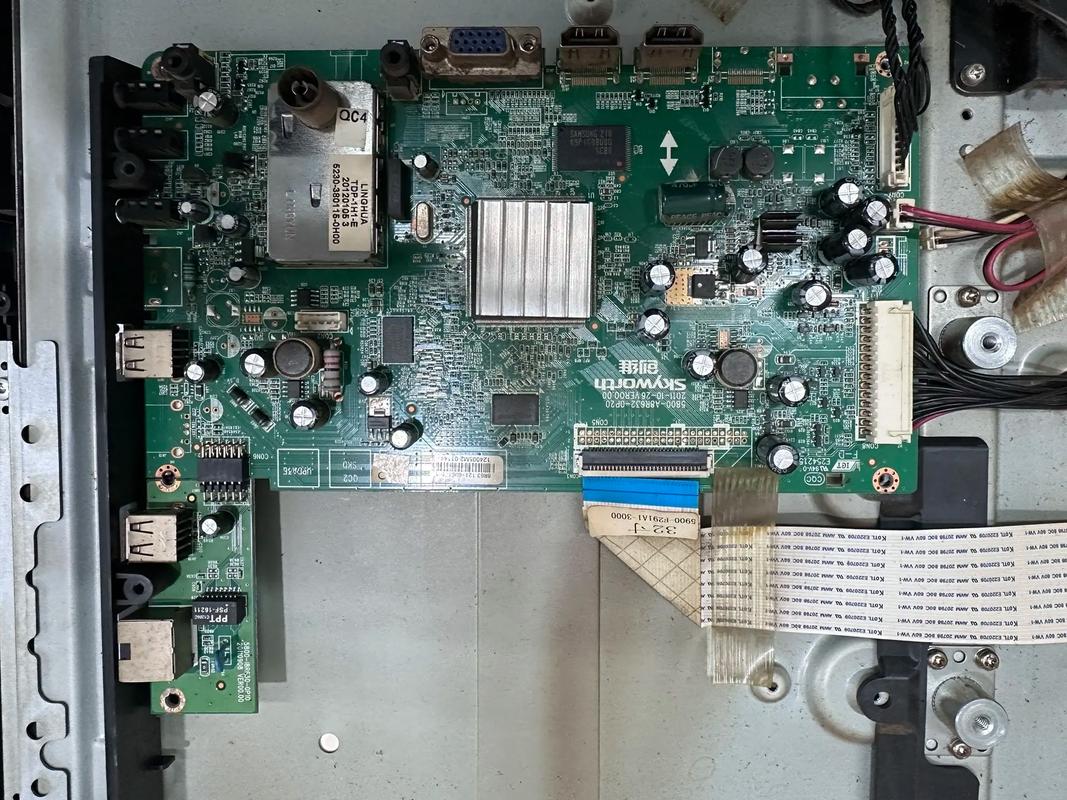

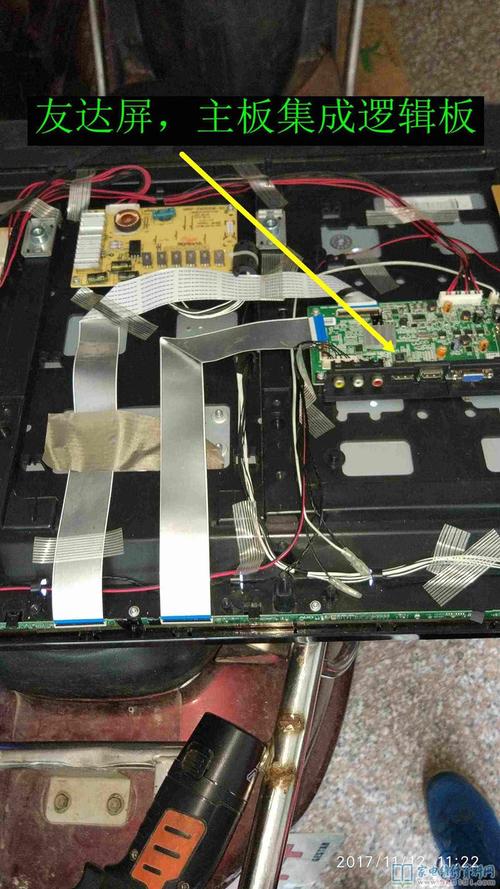

- 主板（信号板/逻辑板）： 负责接收和处理外部信号（如HDMI、AV、TV），并将图像数据驱动屏线传送到液晶屏。
- 电源板： 负责将220V交流电转换为电视内部各部件所需的各种直流电压（如12V, 5V, 24V等，具体看电源板型号）。
- 背光驱动板（逆变器/LED恒流板）： 专门为LED灯条提供稳定、可控的电流，点亮背光。
- 液晶屏（面板）： 包括液晶面板和 attached film（CF膜、偏光片等），是显示的核心。
- 屏线： 连接主板和液晶屏的数据线。
常见故障现象与维修实例
以下是针对创维42K05HR最常见的几种故障现象,结合维修思路和实例进行讲解。
（图片来源网络，侵删）
故障实例一：通电后指示灯亮，但屏幕全黑，无图像无声音（“黑屏”）
这是最典型的故障,通常由以下几个原因引起，需要逐一排查。
故障现象描述： 按下遥控器或机身电源键，电视电源指示灯变为红色（或蓝色，取决于待机/开机状态），但屏幕没有任何光亮，也没有声音输出，就像完全没通电一样。
维修思路与步骤：
-
判断故障区域：
（图片来源网络，侵删）- 第一步：听声音。 仔细听电视内部是否有任何声音？电源板正常工作时会发出轻微的“咝”声（高压电容充电声），主板接收到开机信号后，CPU会工作，可能会听到继电器“滴”的一声（电源板为主板供电的继电器吸合声）。
- 第二步：看指示灯。 指示灯的状态是关键。
- 指示灯不亮： 问题很可能出在电源板或开关机控制电路上。
- 指示灯亮（红色待机/蓝色开机）： 说明电源板的待机5V电压基本正常，问题可能出在主板、屏线、背光驱动板或液晶屏上。
-
具体排查与维修：
-
情况A：指示灯不亮，完全无声无息。
- 检查电源板： 这是最可能的故障点，断开电源板与主板的连接（通常是PFC_PWR和ON/OFF等插头），只接通220V交流电，测量电源板输出端的主要电压（如12V, 24V, 5V_STB）是否正常。
- 维修实例1： 测量发现所有电压均无输出，拆开电源板，检查保险丝是否熔断，如果保险丝熔断，说明电源板存在严重短路，常见的故障点是PFC（功率因数校正）电路的大电容（如450V/100uF）、MOS管、或副电源电路的IC（如VIPer12A/22A），更换损坏的元件后，电源板恢复正常输出。
- 维修实例2： 5V_STB待机电压正常，但主电压（如12V/24V）无输出，这通常是电源板的“开机控制”电路或主电源芯片损坏，检查开机控制引脚（通常是高电平或低电平触发）是否有电压，若无，则检查主板的开机控制电路；若有，则可能是主电源芯片或其周边元件损坏。
- 检查电源板： 这是最可能的故障点，断开电源板与主板的连接（通常是PFC_PWR和ON/OFF等插头），只接通220V交流电，测量电源板输出端的主要电压（如12V, 24V, 5V_STB）是否正常。
-
情况B：指示灯亮（蓝色），但屏幕全黑，无声。
- 检查主板： 指示灯亮说明待机5V正常，主板CPU已工作，如果无声，说明主板未能成功启动或驱动伴音电路，可以尝试强制升级固件（如果电视有反应，能进入工程模式）来修复。
- 检查伴功放板（如有）： 部分型号电视有独立的伴音功放板，检查其供电和输入信号是否正常。
- 维修实例3： 指示灯亮，但完全无声，测量伴功放板的供电电压（通常是12V或24V）是否正常，如果电压正常，则可能是伴功放IC损坏，更换伴功放IC后，声音恢复，图像也正常出现，这说明主板是好的，只是伴功放部分出了问题。
-
情况C：指示灯亮，有伴音，但屏幕全黑。
（图片来源网络，侵删）- 这是最典型的“背光不亮”故障！ 电视已经正常工作，只是你看不见，你需要找一个手电筒，贴近屏幕，在黑暗环境下仔细观察屏幕上是否有非常暗淡的图像影子。
- 有影子（图像信号已到）： 故障锁定在 背光驱动板 或 背光灯条 上。
- 维修实例4： 用手电筒看到屏幕上有暗淡图像，拆开电视后盖，找到背光驱动板，开机，仔细听背光板是否有轻微的“滋滋”声或“啪”的启动声，如果没有声音，测量背光板输入的供电电压（如12V或24V）是否正常，如果供电正常，但背光板无输出，则很可能是背光驱动板上的驱动IC（如OZ9938, OZ960等）或MOS管损坏，更换整个背光驱动板是最常见的解决方案。
- 维修实例5： 背光板有启动声，但屏幕某个区域或整个屏幕不亮，这通常是 背光灯条 损坏，背光灯条由多个LED灯珠串联/并联而成，用万用表的二极管档，逐一测量灯条两端的阻值，如果阻值无穷大或非常小，说明灯条开路或短路，可以尝试找到损坏的LED灯珠进行更换，或者直接更换整条灯条。
- 没有影子： 故障锁定在 主板 或 液晶屏 上。
- 维修实例6： 手电筒照射下无任何图像，这通常是主板没有将图像信号传送给液晶屏，检查主板上与屏线连接的插座是否松动、氧化，重新插拔屏线，并用酒精棉清洁插座，如果无效，可能是主板上的LVDS输出芯片或晶振损坏，导致无法产生驱动屏的信号，维修或更换主板。
- 维修实例7（最严重）： 屏幕出现一条或多条竖线、横线、亮线、暗块、大面积花屏，这基本可以确定是 液晶屏 本身损坏，液晶屏的维修成本极高，通常建议直接更换屏幕，但费用可能接近甚至超过一台新电视，所以很多情况下会选择报废。
-
故障实例二：图像出现花屏、马赛克、白屏或闪屏
这类故障通常与图像信号处理或数据传输有关。
故障现象描述： 电视能正常显示，但图像不稳定，出现彩色条纹、方块、闪烁或整个屏幕变成白色。
维修思路与步骤：
-
判断故障源：
- 输入源测试： 切换不同的信号源（如HDMI1、TV、AV），看是否所有信号源都出现花屏，如果只是某个HDMI口有问题，可能是接口或其对应通道的芯片损坏。
- 判断是信号处理还是传输问题：
-
具体排查与维修：
- 维修实例8：所有信号源都出现严重马赛克和闪屏。
- 检查主板： 这类问题通常是主板上的内存芯片或CPU/主芯片虚焊或损坏，由于电视工作时温度较高，内存芯片容易出现虚焊，可以尝试对主板上主要的BGA芯片（如内存、主芯片）进行补焊（使用热风枪和助焊膏），这是成本最低且成功率较高的维修方法，如果补焊无效，则可能是芯片本身损坏，需要更换主板。
- 维修实例9：屏幕出现白色或彩色的竖线/横线。
- 检查屏线或液晶屏： 这种情况很可能是屏线接触不良、折断，或者液晶屏的T-CON板（时序控制板，有些集成在主板上，有些是独立的）损坏，首先重新插拔屏线，观察故障是否消失，如果无效，可以尝试轻轻弯曲屏线，看故障是否有变化，如果故障依旧，则可能是T-CON板或液晶屏损坏，维修或更换相应部件。
- 维修实例8：所有信号源都出现严重马赛克和闪屏。
