重要安全提示：电磁炉维修涉及高压！
在进行任何维修操作之前,请务必遵守以下安全准则：

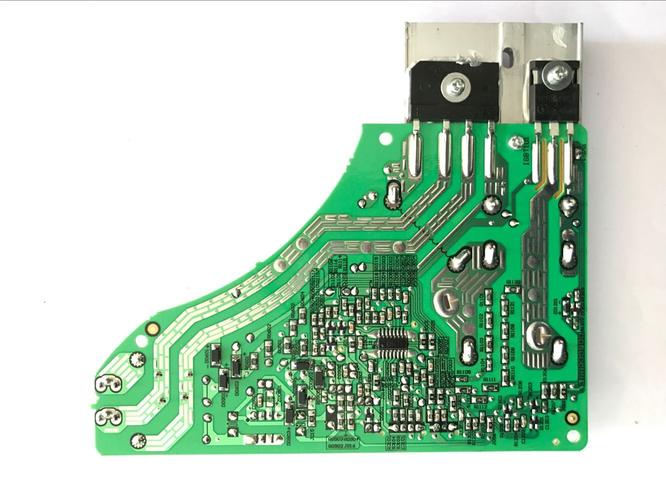

（图片来源网络，侵删）
- 断电！断电！断电！ 拔下电源插头，等待至少5-10分钟，让内部高压电容（C1，通常容量很大）充分放电，可以用带绝缘柄的螺丝刀或大功率电阻（如1KΩ/5W）的两端去接触电容的两个引脚，进行放电,确保安全。
- 使用绝缘工具：维修时，请使用绝缘的螺丝刀、镊子等工具。
- 佩戴防护装备：建议佩戴绝缘手套和护目镜,以防意外。
- 不熟悉电路原理，切勿盲目操作：特别是对高压部分（整流桥、IGBT、驱动电路等）的检修，需要有电子电路基础知识，如果不确定,请寻求专业维修人员的帮助。
第一步：初步检查与“望闻问切”
在拆机之前，先进行一些简单的检查,可以快速定位一些常见问题。
-
“望” (外观检查)：
- 电源线：检查电源线是否有破损、插头是否松动。
- 锅具：确认您使用的锅具是含铁质的、平底且直径合适的，陶瓷锅、玻璃锅、不锈钢锅（非导磁）是不适用的。
- 机器外观：检查外壳是否有严重变形、破损。
- 指示灯：开机后，指示灯是否正常亮起？是否有异常闪烁？
-
“闻” (气味检查)：
闻一下电磁炉内部或周围是否有烧焦的异味，如果有，说明某个元件（如IGBT、大功率电阻）可能已经烧毁。

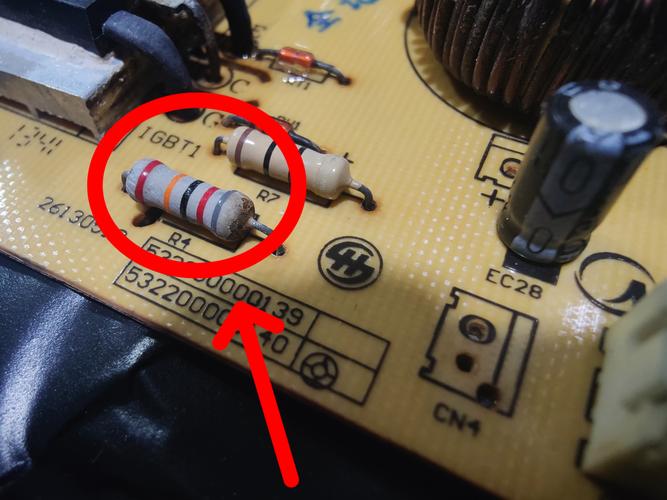

（图片来源网络，侵删） -
“问” (用户询问)：
- 故障是突然发生的还是逐渐出现的？
- 在出现故障前，是否有异常现象（如异响、异味、打火）？
- 最近是否进水或摔过？
-
“切” (通电测试 - 谨慎操作)：
- 接通电源，按下开机键，听是否有“滴”的一声（这是风扇启动或继电器吸合的声音）。
- 放上合适的锅具，按下功率键,观察面板反应和是否有加热迹象。
第二步：拆机与关键部件识别
如果初步检查无法确定问题,就需要拆机了。
- 拆机：通常拧下底部的螺丝，即可分离上盖和底座，注意有些型号可能有隐藏的螺丝,或在电源线接口处有卡扣。
- 识别核心部件：
- IGBT (Insulated Gate Bipolar Transistor)：这是电磁炉的“心脏”，一个带有散热片的三极管，它负责控制大电流。这是最容易损坏的元件之一。
- 整流桥：通常由四个二极管组成，将220V交流电转换为直流电，它也是大功率元件,容易击穿。
- 驱动芯片/电路：负责给IGBT提供开关信号，常见的驱动芯片有TA8316、SN74LS06N等，它和IGBT通常是“成对”损坏的。
- 谐振电容：通常是一个大容量的无极电容（如0.33μF/1200V），与线圈盘并联,它也容易因高压和高温而失效。
- 单片机/主控芯片：电磁炉的“大脑”，负责接收用户指令、控制各部分工作，它通常是一个带有很多引脚的芯片,故障率相对较低。
- 电流检测电阻/电压检测电阻：这些小阻值（毫欧级）或大阻值（几百KΩ）的电阻用于检测工作状态，如果阻值发生变化,会导致保护电路误动作。
- 风扇及散热系统：负责散热，如果风扇不转,会导致IGBT过热而保护停机。
- 线圈盘：加热的线圈，通常很耐用,但也会因磕碰或异物进入而损坏。
第三步：常见故障现象与排查流程
这是维修的核心部分,我们可以根据故障现象来一步步排查。
故障现象一：完全不通电，指示灯不亮
- 检查电源线：用万用表电阻档测量电源线两端是否导通。
- 检查保险丝：这是第一个要检查的部件，保险丝通常位于电源输入端附近，是一个玻璃管或陶瓷管，如果保险丝熔断，说明后面电路存在严重短路。
- 保险丝熔断，且发黑：严重短路，重点检查 IGBT、整流桥、驱动电路 是否击穿，用万用表的二极管档测量：
- IGBT：测量C（集电极）、E（发射极）、G（栅极）之间，正常情况下，C-E之间应有一定阻值，G-E之间应有保护稳压二极管（阻值在0.4-0.7V左右），如果C-E或G-E之间短路,则IGBT损坏。
- 整流桥：测量交流输入端和直流输出端之间是否短路。
- 驱动芯片：检查其供电端和输出端对地是否短路。
- 保险丝熔断，但透明不发黑：可能是瞬间电流过大或质量问题，更换同规格的保险丝后，先不要立即通电,先测量IGBT和整流桥是否完好。
- 保险丝熔断，且发黑：严重短路，重点检查 IGBT、整流桥、驱动电路 是否击穿，用万用表的二极管档测量：
- 检查压敏电阻：通常并联在电源输入端，用于防雷击，如果它被击穿，也会导致保险丝熔断，测量其阻值应为无穷大,否则已损坏。
故障现象二：有电源显示，但风扇不转，不加热
- 检查风扇：
- 风扇本身：手动拨动风扇叶片，看是否能顺畅转动，如果卡死,需要清理或更换风扇。
- 风扇驱动电路：单片机会输出一个信号（通常是5V或12V）来驱动风扇，检查风扇供电插座是否有电压，如果没有，检查驱动三极管（如8050）或相关电路。
- 检查驱动电路：
- 驱动芯片：测量驱动芯片的供电电压（通常是18V左右）是否正常。
- PWM信号：用示波器测量驱动芯片的输入端，看单片机是否有PWM脉冲信号输入，如果没有,问题可能在单片机或其外围电路。
- 输出信号：测量驱动芯片的输出端，看是否有正常的PWM脉冲信号，如果输入正常但输出异常,则驱动芯片损坏。
- 检查IGBT：
如果驱动电路有正常的脉冲信号输出，但IGBT不工作，很可能是IGBT损坏，用万用表测量其C-E之间是否击穿。
故障现象三：报警代码（例如E0-E6）
电磁炉出现报警代码是自我保护的表现，不同代码含义不同，需要查阅对应型号的维修手册，以下是美的RK2102的一些常见代码含义（通用版，请以实际机型手册为准）：
-
E0/E1/E2/E3/E4/E5/E6：内部电路故障
- 最常见原因：IGBT损坏、整流桥损坏、驱动电路故障、电流检测电路故障。
- 排查方法：重点测量IGBT、整流桥是否击穿，检查电流检测电阻（通常是康铜丝或小阻值电阻）是否开路或阻值变大。
-
E7：炉面超温保护
- 原因：温度传感器（NTC热敏电阻）开路、短路或阻值漂移；或实际温度过高（如干烧）。
- 排查方法：拔掉温度传感器插头，用万用表测量其阻值，在室温下（约25℃），其阻值通常在80KΩ-100KΩ左右（具体看型号），如果阻值异常或无穷大/0Ω,则需更换。
-
E8：锅具检测不到（无锅）
- 原因：使用的锅具不合适；谐振电容C1失效；线圈盘故障；电流检测电路故障。
- 排查方法：换一个肯定好的锅具试试，如果不行，重点检查谐振电容C1是否容量下降或失效，可以用电容表测量,或在路测量其充放电情况。
第四步：总结与维修思路
一个通用的维修思路是：
电源输入 → 保险丝 → 整流滤波 → 驱动电路 → IGBT → 负载（线圈盘）
- 从电源入手：保险丝是第一道防线
