第一部分：理解PFC电路的作用和工作原理
在动手维修之前,必须先明白它在做什么，否则维修就像盲人摸象。
PFC的作用是什么？
- 提升功率因数： 传统的开关电源（不带PFC）从电网取电时，电流波形会畸变成尖峰状，与电压不同步，这导致功率因数很低（通常只有0.5-0.6），PFC电路的作用就是强制输入电流波形紧跟电压波形，使功率因数接近1（gt;0.95）。
- 提供稳定的直流高压： PFC电路会将整流后的不稳定的100-240V脉动直流电，转换成一个稳定的约380V-400V的直流高压，这个高压是后续主开关电源（+12V, +5V, +24V等）的输入来源。
简单比喻： PFC就像一个“能量缓冲池”和“电流整形器”，它先把电网的“杂乱”能量吸收进来，整理成一股平稳、强劲的“直流水流”（约400V高压），再供给后面的“用水设备”（主电源板）。
PFC电路的基本工作原理

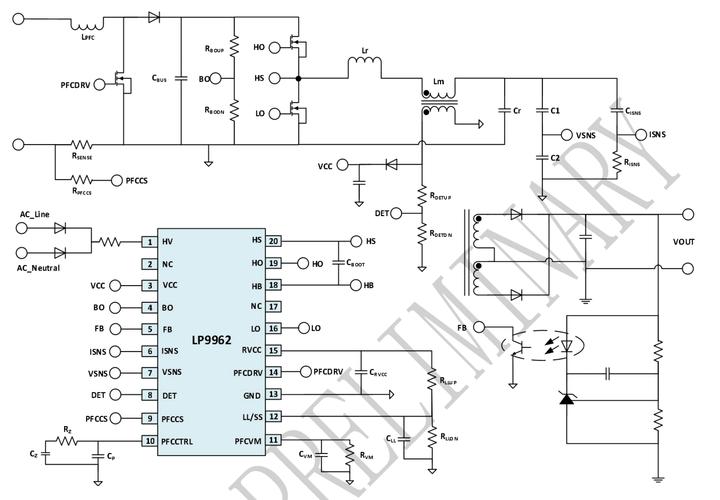

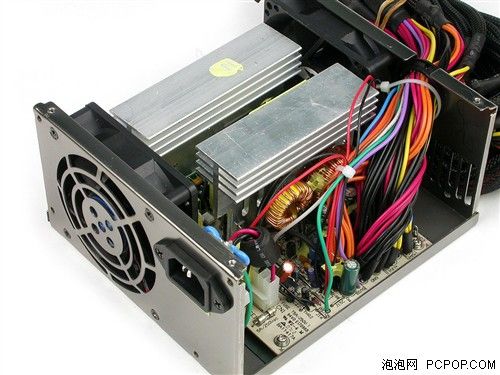

典型的LCD电源板PFC电路主要由以下几个部分组成：
- 桥式整流： 将220V交流电整流成约310V的脉动直流电（220V * √2 ≈ 310V）。
- PFC开关管： 通常是一个MOSFET，作为高速开关。
- PFC电感： 储能和释放能量，平滑电流。
- PFC二极管： 续流二极管，在开关管关断时提供电流通路。
- PFC控制IC： 电路的“大脑”，负责驱动开关管，控制输出电压。
- 电压反馈电路： 通过一个电阻分压网络，检测400V输出电压，并反馈给控制IC，形成闭环调节。
- PFC输出电容： 滤波，储存400V高压。
工作流程（升压式PFC）： 控制IC通过检测输入电压和输出电压，输出PWM（脉冲宽度调制）信号，驱动PFC开关管（MOSFET）高速导通和关断。
- 开关管导通时： 电流流过PFC电感，电感储存能量，此时二极管反偏截止，负载由PFC输出电容供电。
- 开关管关断时： 电感产生反向电动势，与输入电压叠加，通过PFC二极管向PFC输出电容充电，并为负载供电，由于叠加效应，输出电压被“升压”到约400V。
第二部分：PFC电路的常见故障现象
当PFC电路出现故障时,通常会表现为以下几种现象：
- 电源板无电压输出，整机无反应（“三无”）： 这是最常见的现象，PFC不工作，没有400V电压，后续的副电源和主电源都无法启动。
- 电源板发出“吱吱”叫声： 这通常是保护电路启动的迹象，PFC电路可能工作异常，导致电压过高或过低，触发了过压或欠压保护。
- 输出电压严重偏低或偏高： PFC输出只有100多V，或者高达500V以上，这会导致后级电路工作异常或直接损坏。
- 保险丝熔断： 如果PFC开关管（MOSFET）或PFC二极管击穿短路，会导致输入电流急剧增大，烧毁保险丝。
第三部分：维修PFC电路的详细步骤（安全第一！）
⚠️ 安全警告：电源板内部存在致命的高压！在维修前，请务必将电源板从电视上断开，并接入一个隔离变压器，如果没有隔离变压器，操作时务必使用隔离变压器，或确保身体良好接地，并单手操作，避免双手同时接触电路板导致触电，PFC输出电容（大电解电容）在断电后仍会存有高压，维修前必须对其进行放电操作！
第一步：外观检查与初步测量
-
目视检查：
- 保险丝是否熔断？如果熔断，说明存在严重短路。
- 检查PFC开关管（MOSFET）、PFC二极管、PFC控制IC、PFC输出电容等关键元件是否有明显的烧焦、鼓包、裂痕或炸裂的痕迹。
- 检查PCB板上是否有烧黑的痕迹或虚焊的焊点。
-
测量关键对地电阻（断电状态下）：
- 将万用表打到二极管档或电阻档。
- 测量PFC开关管（D-S极）的电阻： 红表笔接S极（源极），黑表笔接D极（漏极），正常情况下，应该显示一个二极管的压降（约0.4-0.8V），如果短路（显示0.000或很小的电阻），则MOSFET已击穿。
- 测量PFC二极管： 正反向电阻应差异巨大，正向有压降，反向电阻应很大（无穷大），如果正反向电阻都很小，则二极管已击穿。
- 测量PFC输出电容： 对电容放电后，测量其充放电情况，如果电阻档测不出充放电或短路，则电容已损坏。
- 测量PFC控制IC的VCC（供电脚）对地电阻： 如果阻值异常偏低，说明IC或其外围电路存在短路。
第二步：通电静态测量（假负载法）
如果初步检查没有发现明显的短路元件,可以进行通电测量。
- 制作假负载： PFC电路的输出是给后级供电的，为了测试PFC是否正常工作，需要一个假负载来消耗它产生的功率，一个100W/400V以上的灯泡或大功率水泥电阻（如390Ω/50W）是理想选择，将假负载连接到PFC输出端（通常是大电解电容的正负极）。
- 通电测量：
- 接通电源,测量PFC输出端的电压。
- 正常情况： 电压应迅速上升到约380V-400V，并保持稳定，灯泡会由暗变亮后稳定发光。
- 故障情况：
- 电压为0V或很低（如100V）： 说明PFC电路根本没有工作。
- 电压缓慢上升，但远低于400V： 可能是PFC电感感量下降、控制IC或驱动电路有问题。
- 电压超过400V，且不断上升： 说明电压反馈回路失效，可能导致过压保护，应立即断电！
第三步：断电分析与逐级排查
根据第二步的测量结果,开始深入排查。
情况1：PFC输出电压为0V（PFC未启动）
这通常是PFC电路的“使能”信号或“供电”问题。
-
检查PFC控制IC的供电：
- PFC控制IC（如NCP1653, L6562, TDA16888等）需要一个启动电压（通常在10-20V）才能工作，这个电压通常由副电源（VCC供电电路）提供。
- 测量IC的VCC引脚是否有正常的启动电压,如果没有，检查VCC供电电路的电阻、二极管是否开路。
-
检查PFC使能信号：
- 主CPU或电源管理芯片会发送一个“PFC-ON”或“EN”信号到PFC控制IC，来启动PFC电路。
- 查阅图纸或根据经验找到这个使能信号的引脚,测量在通电后是否有高电平（如5V或3.3V）信号，如果没有，问题可能出在主板或电源板上的逻辑控制部分。
-
检查PFC控制IC及其外围电路：
- 检查IC的启动电阻、振荡电阻和电容： 这些元件决定了IC的启动和工作频率，如果损坏，IC无法正常振荡。
- 检查电流检测电阻： 通常在PFC开关管的S极源极，是一个小阻值（如0.1Ω-0.33Ω）的电阻，它用于检测开关电流，如果这个电阻开路或阻值变大，IC会认为没有电流，从而停止驱动。
- 检查电压反馈电阻： 连接在PFC输出端和IC的反馈引脚之间的电阻网络，如果这些电阻阻值漂移或开路，IC无法正确感知输出电压，导致不工作。
-
检查PFC驱动电路：
- 如果IC的VCC、使能、反馈脚都正常，但驱动脚（G极）没有输出PWM波形，可能是IC内部损坏。
- 如果IC有驱动输出,但MOSFET不工作，检查驱动电路的升压二极管、 bootstrap电容（自举电容）是否正常，这些元件为MOSFET提供足够的栅极驱动电压。
情况2：PFC输出电压异常（过高或过低）
这通常是电压反馈环路的问题。
-
检查电压反馈电阻网络：
这是最常见的原因,连接在PFC输出端和光耦（用于隔离反馈）之间的分压电阻，任何一个阻值发生变化，都会导致反馈电压错误，从而引起输出电压异常，用万用表仔细测量这些电阻的阻值是否与标称值相符。
-
检查光耦：
- 光耦是连接高压侧和低压侧（控制IC侧）的桥梁，如果光耦内部的发光二极管或光敏三极管损坏，会导致反馈信号中断或错误。
- 测量光耦的输入端（1、2脚）正向压降是否正常（约1.0-1.2V），测量输出端（3、4脚）在通电状态下是否随着输入端电流变化而导通。
-
检查PFC控制IC：
如果外围元件都正常,但输出电压就是调不正确，可能是IC内部的误差放大器或PWM比较器损坏，需要更换IC。
情况3：保险丝熔断，存在严重短路
- 更换保险丝前，必须先找到短路点！
- 拆下PFC开关管（MOSFET）和PFC二极管，分别测量。 这两个是最高概率的损坏元件。
- 检查PFC输出电容是否击穿。
- 检查PFC控制IC是否击穿。 测量IC的VCC对地、驱动脚对地电阻是否异常。
- 如果更换了损坏的元件后,再次通电又烧保险丝，说明还有其他短路点存在，需要更仔细地排查，如桥式整流堆、副电源的开关管等。
第四部分：维修工具与技巧
- 必备工具： 数字万用表、示波器（强烈推荐，可以直观地看到PWM波形）、电烙铁、吸锡器、热风枪、酒精、棉签。
- 关键技巧：
- 图纸的重要性： 如果有电源板的原理图，维修会事半功倍，可以在网上搜索电源板型号（通常在PCB上印有，如“LSC325NL”、“FSR-215”）来查找图纸。
- 对比法： 如果手中有同型号的好电源板，可以通过测量关键点的电压、波形、电阻值进行对比，快速定位故障。
- 温度法： 通电一段时间后（注意安全），用手背或红外测温枪触摸元件，温度异常高或冰冷的元件通常是故障点。
维修PFC电路的逻辑是： 先断电后通电，先静态后动态，先电源后负载，先易后难。
- 安全第一，做好放电和隔离措施。
- 从现象入手，判断是PFC不工作还是工作异常。
- 测量关键点（电压、电阻、波形），缩小故障范围。
- 抓住核心：PFC不工作，重点查供电、使能、IC及外围；PFC电压异常，重点查反馈回路（电阻、光耦）。
- 更换元件时，注意型号参数，焊接要可靠。
希望这份详细的指南能帮助你成功修复LCD电源板的PFC电路！祝你维修顺利！
