抗辐照加固技术（Radiation Hardening Technology）是确保电子设备、航天器、核设施等在强辐射环境下稳定可靠运行的关键技术，辐射环境（如太空高能粒子、核反应堆中子/γ射线）会导致半导体器件出现总剂量效应（TID）、位移损伤效应（DD）和单粒子效应（SEE），引发电路参数漂移、逻辑错误甚至永久性失效，抗辐照加固技术通过设计、材料、工艺等多维度优化，提升器件抗辐射能力，广泛应用于航空航天、国防、核电等高可靠性领域。
抗辐照加固技术的核心方向与技术实现
抗辐照加固技术可分为系统级、器件级和工艺级三大层级,具体技术路径如下：
系统级加固技术
系统级加固通过冗余设计、错误校正和屏蔽策略降低辐射影响，在航天器电子系统中采用三模冗余（TMR）架构，通过三个相同模块投票输出结果，避免单粒子翻转（SEU）导致的逻辑错误；采用EDAC（Error Detection and Correction）电路实时检测并纠正数据错误，使用屏蔽材料（如铝、钨、聚乙烯复合层）可吸收低能辐射粒子，减少器件受到的辐射剂量，深空探测器的电子设备外壳通常采用多层屏蔽设计，外层铝壳反射高能粒子，内层含硼聚乙烯吸收中子,综合降低辐射损伤。
器件级加固技术
器件级加固针对辐射敏感的半导体结构进行优化。
- 抗总剂量效应（TID）：通过改进栅氧层质量（如采用氮化氧化硅替代纯二氧化硅）、优化源漏区掺杂浓度，减少辐射引起的氧化物陷阱电荷 buildup，SOI（绝缘体上硅）器件通过埋氧层隔离体硅与衬底，显著降低衬底电流泄漏，提升抗TID能力。

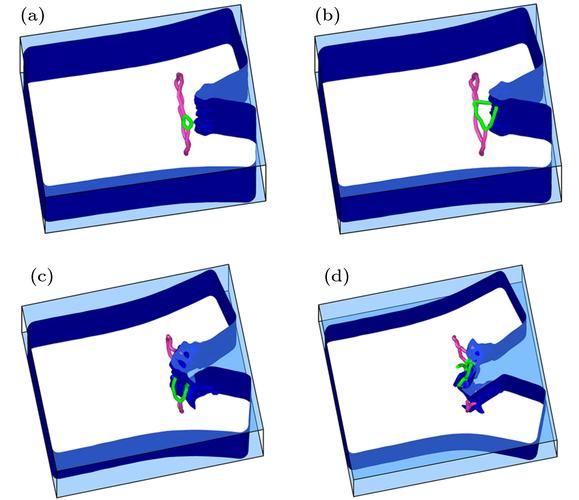

- 抗位移损伤效应（DD）：选用抗位移损伤材料（如碳化硅SiC、氮化镓GaN），其原子键能更高，不易被高能粒子撞离晶格位置，SiC功率器件在核反应堆环境中，其载流子寿命衰减速度仅为硅器件的1/10，可长期稳定工作。
- 抗单粒子效应（SEE）：通过增加器件尺寸（如大尺寸晶体管）、采用抗闩锁结构（如深槽隔离DTI），降低单粒子翻转（SEU）和单粒子闩锁（SEL）概率，FPGA（现场可编程门阵列）中采用SRAM单元冗余备份，结合EDAC技术，可将SEU错误率降低3-5个数量级。
工艺级加固技术
工艺级加固从半导体制造环节入手，提升器件本征抗辐射能力。
- 工艺优化：采用低温退火工艺减少晶体缺陷，离子注入后进行快速热处理（RTA）修复晶格损伤，CMOS工艺中通过调整栅氧生长温度（800℃降至700℃），可减少氧空位缺陷，降低TID导致的阈值电压漂移。
- 先进结构：采用FinFET（鳍式场效应管）结构，其三维栅极可更好地控制沟道电场，减少辐射引起的漏电流增加，实验表明，14nm FinFET在100krad(Si) TID辐射后，性能退化幅度比传统平面MOSFET低40%以上。
不同辐射环境下的加固技术选择
| 辐射环境 | 主要效应 | 典型加固技术 |
|---|---|---|
| 太空（高能粒子） | SEE、TID、DD | SOI器件+三模冗余+多层屏蔽 |
| 核反应堆（中子/γ） | TID、DD | SiC/GaN器件+含硼聚乙烯屏蔽+EDAC电路 |
| 高能物理实验 | SEE、瞬时电离效应 | 抗SEL CMOS工艺+冗余设计+快速复位电路 |
相关问答FAQs
Q1：抗辐照加固技术是否会导致器件成本大幅增加？
A1：是的，抗辐照加固技术通常会增加成本，SOI器件的制造成本比普通硅器件高30%-50%，三模冗余设计需要3倍的硬件资源，但在航空航天、核电等高可靠性领域，因辐射失效导致的损失远高于加固成本，因此综合效益仍显著，随着技术成熟（如SiC材料规模化生产）,加固成本正逐步降低。
Q2：如何评估抗辐照加固技术的有效性？
A2：有效性主要通过辐射加速试验和仿真验证，试验方法包括：γ射线源（如Co-60）模拟TID效应，质子/重离子加速器模拟SEE效应，中子源模拟DD效应，通过对比辐射前后器件的电参数（如阈值电压、漏电流、延迟时间）变化，评估加固效果，采用TCAD（计算机辅助设计）仿真可预测器件在特定辐射环境下的性能退化,辅助优化加固方案。
