功放功率管应急代换维修是音响维修中常见且重要的技术环节，尤其在原厂配件难以获取或紧急修复设备时，合理的代换方案能快速恢复设备功能，功率管作为功放的核心部件，其代换需严格遵循电气参数匹配、安全裕量设计及安装工艺要求，否则可能导致音质劣化、过热烧毁甚至引发电路故障，以下从代换原则、关键参数匹配、实操步骤及注意事项等方面展开详细说明。

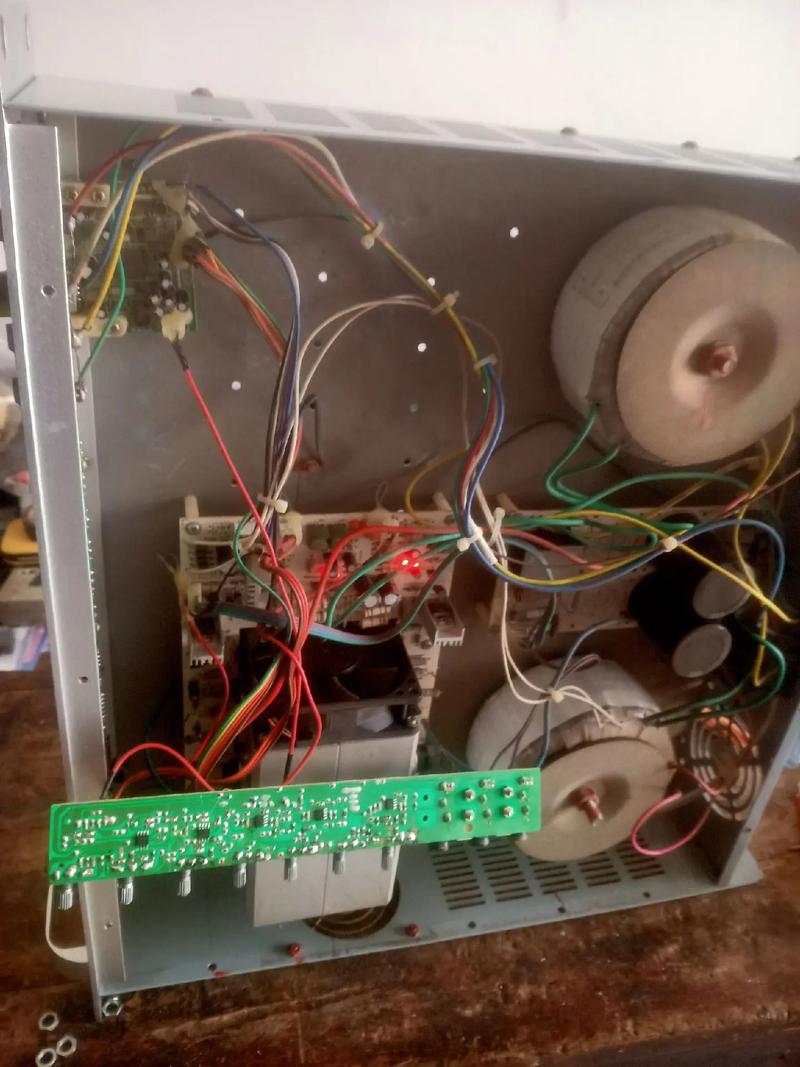

功放功率管代换的核心原则
功放功率管代换的首要原则是“安全优先，性能等效”，即在确保代换管不会对功放电路造成二次损害的前提下，尽可能恢复原有电气性能，具体需把握三点：一是功率参数需满足或优于原管，尤其是最大耗散功率（Pcm）和最大集电极电流（Icm）；极性参数必须完全一致，如NPN型与PNP型、N沟道与P沟道MOS管不可混用；频率特性（如ft、gm）需匹配，以保证高频响应和稳定性，代换管的封装形式应尽量与原管一致，便于散热器安装和引脚焊接，若封装不同,需重新设计散热结构并确保绝缘可靠。
关键参数匹配详解
极性与结构类型
功率管按极性分为NPN/PNP（双极型晶体管）或N沟道/P沟道（MOSFET），代换时极性必须完全一致，原管为2SC5200（NPN），则不可用2SA1943（PNP）代换；若为IRFP240（N沟道MOSFET），代换管也需为N沟道，结构类型上，双极型管与MOSFET的驱动特性差异较大，一般不建议混用，除非电路驱动电路已做适配调整。
功率参数
- 最大耗散功率（Pcm）：代换管的Pcm需≥原管，且需考虑散热条件，原管Pcm为150W，若散热器面积不足或通风不良，代换管建议选择Pcm≥200W的型号，以留足安全裕量。
- 最大集电极电流（Icm）：需满足功放输出电流要求，尤其在低负载阻抗（如2Ω）时，峰值电流可能远超额定值，代换管的Icm应为原管的1.2倍以上。
- 最大集电极-发射极电压（Vceo/Vdss）：代换管的耐压值需≥原管，通常取1.5倍以上电源电压，以应对电源波动和反峰电压冲击，电源电压±50V时，Vceo应≥150V。
电气特性参数
- 电流放大倍数（hFE/β）：代换管的hFE应与原管尽量接近，误差控制在±20%内，若hFE过高可能导致电路工作点漂移，过低则增加驱动负担。
- 饱和压降（Vce(sat)/Vds(on)）：Vce(sat)越低，管子导通损耗越小，效率越高，代换管的Vce(sat)应≤原管，尤其在Class A类功放中，低饱和压降对发热控制至关重要。
- 频率特性：特征频率（ft）需满足功放带宽要求，一般ft≥3倍最高工作频率（如20kHz功放，ft≥100kHz），跨导（gm）影响输出能力，代换管的gm应接近原管。
热稳定性参数
热稳定性是功率管长期可靠工作的关键，需重点关注：
- 热阻（Rjc）：管芯到外壳的热阻越低，散热效率越高，代换管的Rjc应≤原管，若散热条件不变，Rjc增加可能导致结温超标。
- 温度系数：双极型管的Vce具有正温度系数（温度升高→Vce增大→功耗增加），MOSFET的Vds具有负温度系数，代换时需注意电路热补偿设计，避免“热失控”。

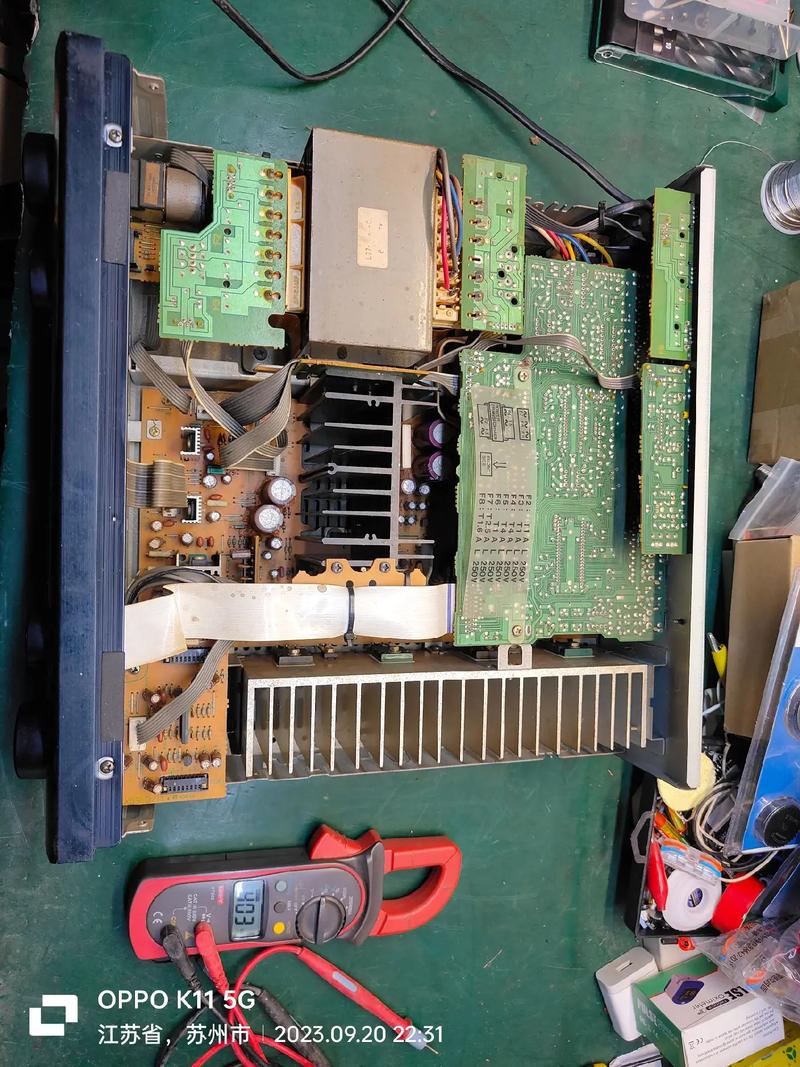

应急代换实操步骤
原管参数确认
通过查阅 datasheet 或测量原管关键参数（如型号、Vceo、Icm、Pcm、极性），记录原始数据，若原管已损坏无法识别，可通过电路图标注、安装位置（如推动级末级）及散热器尺寸初步判断功率等级。
代换管选型依据
根据原管参数，在代换管库中筛选型号，常用代换对例如下（仅供参考，需实测验证）：
| 原管型号（常用） | 可代换型号（参考） | 关键参数匹配说明 |
|---|---|---|
| 2SC5200（NPN） | 2SC3280、BD249C、TIP142 | Icm≥15A，Vceo≥230V，hFE≥60 |
| 2SA1943（PNP） | 2SA1302、BD250C、TIP147 | 极性PNP，参数与2SC5200互补 |
| IRFP240（N-MOS） | IRFP250、IRF3205、STP60NF06 | Vdss≥200V，Rds(on)≤0.08Ω，Qg≤110nC |
| MJL21194（NPN） | MJL3281A、2SC5242 | Pcm≥250W，Icm≥20A，适合大功率功放 |
电路预处理
- 断开电源，放电：将功放滤波电容彻底放电（用大功率电阻短接正负极），避免残留电荷损坏新管。
- 检查外围电路：测量偏置电压、限流电阻、驱动电阻是否正常，排除导致原管损坏的潜在故障（如偏置失常、电容短路）。
- 拆除原管：若管脚已氧化，用吸锡器清理焊点，避免用力过猛损坏电路板。
代换管安装与焊接
- 散热处理：代换管与散热器间需涂导热硅脂（厚度≤0.1mm），若原管绝缘垫片完好可重复使用，否则需更换耐高压绝缘片（如云母片或硅胶垫）。
- 引脚整形：根据原管焊盘位置调整代换管引脚，避免应力集中在焊点。
- 焊接工艺：使用含银焊锡（如Sn63Pb37），焊接时间≤3秒/焊点，防止管子过热损坏，焊接后用酒精清洗助焊剂残留。
调试与测试
- 静态工作点调试：不接输入信号，测量功率管Vbe（或Vgs）及集电极电流（Ic），正常时，Vbe≈0.6-0.7V（双极型），Ic≤10mA（无信号状态），若Ic过大，需调整偏置电阻。
- 动态测试：接入低频信号（1kHz/0.1V），用示波器观察输出波形，逐步增大输入信号至额定输出，检查交越失真、削顶失真是否正常。
- 温度监测：满负荷运行30分钟后，触摸管壳温度，应≤80℃（需留裕量），若温度过高，需检查散热器或增大散热面积。
应急代换注意事项
- 禁止“小马拉大车”：代换管功率参数不可低于原管，否则极易因过热损坏。
- 驱动电路兼容性：MOSFET对驱动电压敏感，若原电路为双极型管驱动，代换MOSFET时需检查栅极电阻是否合适（一般10-100Ω），避免振荡。
- 对称性要求：推挽功放需使用参数一致的配对管（hFE、Vce(sat)误差≤5%），否则导致正负半波不对称，增加失真。
- 保护电路检查：功放过流、过压保护电路（如保险丝、稳压管）需正常，否则代换管可能因保护失效而损坏。
相关问答FAQs
Q1：应急代换时，如果没有完全匹配的功率管，是否可以多只小功率管并联代替？
A：可以，但需满足以下条件：①并联管子型号、参数尽量一致；②每只管子均需串联均流电阻（0.1-0.5Ω/5W），确保电流分配均衡；③散热器面积需相应增大，总Pcm≥原管要求，并联后需重点监测各管温度，避免单只过载。
Q2：代换后功放出现“嗡嗡”交流声，可能是什么原因？
A：首先检查电源滤波电容是否失效（用万用表测容量），导致电源纹波过大；其次检查功率管偏置电压是否正常，若偏低或偏高可能导致交越失真；最后检查接地是否良好，避免地环路引入干扰，若以上均正常，需检查代换管β值是否过高，或驱动电路存在振荡（可在栅极/基极串联小电容消振）。
