检测技术电磁兼容原理是确保电子设备在电磁环境中正常工作，且不对其他设备造成干扰的核心技术体系，其核心目标包括两个方面：一是提高设备的抗干扰能力（EMS，电磁抗扰度），即设备在受到外界电磁骚扰时仍能保持稳定性能；二是抑制设备自身的电磁发射（EMI，电磁骚扰），避免其产生的电磁能量干扰周边设备或系统，实现这一目标需基于电磁场理论、电路理论及信号处理技术，通过系统设计、测试验证和优化改进,形成完整的电磁兼容控制体系。
电磁兼容原理的实现首先依赖于对电磁干扰三要素的管控：干扰源、耦合路径和敏感设备，干扰源包括自然源（如雷电、静电放电）和人为源（如开关电源、射频发射设备）；耦合路径主要分为传导耦合（通过导线、电源线、信号线传播）和辐射耦合（通过空间电磁场传播）；敏感设备则指对电磁干扰耐受性较低的电子系统，电磁兼容检测技术正是围绕这三要素展开，通过定量测量和定性分析，评估设备在干扰环境下的性能表现，并定位干扰源与耦合路径,为设计改进提供依据。

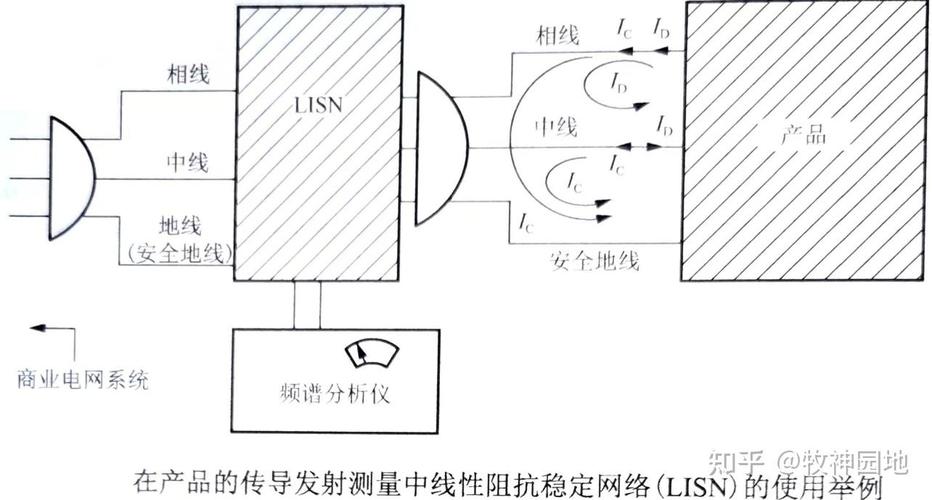

在传导干扰检测中，常用线路阻抗稳定网络（LISN）来稳定电源阻抗，精确测量设备通过电源线或信号线传导的骚扰电压或电流，在150kHz-30MHz频段内，LISN能隔离电网与被测设备，确保测试结果的重复性和可比性，辐射干扰检测则采用电波暗室或开阔试验场，通过接收天线和频谱分析仪测量设备空间辐射的电磁场强度，电波暗室内部铺设吸波材料，减少墙面反射对测试结果的影响，适用于30MHz-40GHz频段的辐射发射测试，尤其适用于无线通信设备、医疗电子等高频产品的合规性验证。
抗扰度测试则模拟设备可能面临的实际干扰环境，评估其耐受能力，静电放电（ESD）测试通过模拟人体或物体带电后对设备的放电过程，检验设备外壳、接口的抗静电能力；射频场感应的传导抗扰度测试（CS）在设备电源线或信号线上注入干扰信号，模拟射频辐射通过线缆耦合的影响；电快速瞬变脉冲群（EFT）测试则评估设备对开关操作、继电器通断等产生的高频脉冲干扰的抵抗能力，浪涌（Surge）测试针对雷击或电网切换引起的瞬态高压,验证设备的电源保护电路设计有效性。
为规范测试流程和限值要求，国际电工委员会（IEC）、国际无线电干扰特别委员会（CISPR）及各国标准化机构（如FCC、GB）制定了系列标准，CISPR 32标准针对多媒体设备，规定了传导发射和辐射发射的限值；IEC 61000系列标准则涵盖了抗扰度测试的等级划分和试验方法，企业在产品研发阶段需通过预测试（如使用近场探头定位干扰源）和最终测试（第三方认证测试）,确保产品满足目标市场的电磁兼容法规要求。
电磁兼容设计需遵循“抑制干扰源、切断耦合路径、保护敏感设备”的原则，在PCB设计中，通过接地技术（如单点接地、多点接地）、滤波设计（如共模电感、π型滤波电路）和布局优化（如高速信号线远离接口、关键芯片去耦电容靠近引脚）可有效降低辐射发射和传导干扰，对于电源模块，采用金属屏蔽壳体可减少磁场泄漏；对于通信接口，加装TVS管（瞬态电压抑制器）能提升静电放电防护能力。
随着电子设备向高频化、小型化、智能化发展，电磁兼容技术面临新挑战，5G基站、毫米波雷达等高频设备需关注毫米波频段的辐射测试；电动汽车的电力电子系统需解决高压大电流带来的传导干扰和辐射问题，人工智能算法在电磁兼容测试中的应用逐渐兴起，通过机器学习分析测试数据，可快速识别干扰特征并优化设计,提高测试效率。
相关问答FAQs：
-
问：电磁兼容测试中，传导测试与辐射测试的主要区别是什么？

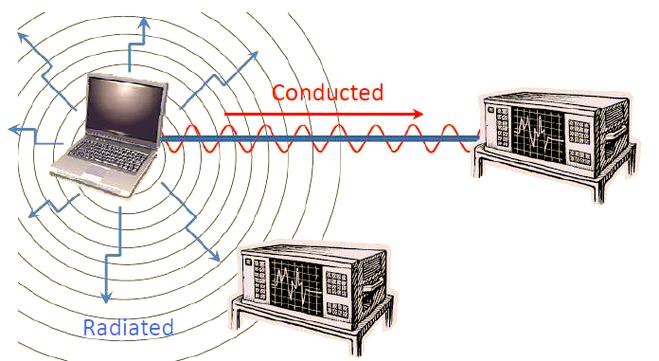

答：传导测试主要通过LISN等设备测量设备通过导线（如电源线、信号线）传播的骚扰电压或电流，频段通常为150kHz-30MHz，关注的是沿导线传输的干扰能量；辐射测试则通过电波暗室或开阔场，使用接收天线测量设备空间辐射的电磁场强度，频段可覆盖30MHz以上至GHz级别，反映设备通过电磁波向空间发射的干扰能力，两者测试环境、设备方法和限值标准均有显著差异。 -
问：如何通过PCB设计改善产品的电磁兼容性能？
答：PCB设计是电磁兼容的关键环节，合理选择接地方式，高频电路采用多点接地减少接地阻抗，低频电路采用单点接地避免环路干扰；优化布局，将高速器件（如CPU、时钟芯片）靠近接口放置，关键信号线远离板边缘，避免天线效应；加强滤波设计，在电源入口和信号接口处添加π型滤波电路或共模电感，抑制传导干扰；使用铺铜和地隔离技术，减少信号线间的串扰，并在敏感信号线周围设置接地保护环,降低外部辐射干扰的影响。
