cob封装技术,即板上芯片封装技术（chip on board），是一种将裸芯片直接贴装在印刷电路板（pcb）或基板上，通过键合引线实现电气连接，再用环氧树脂等材料进行整体保护的先进封装形式，相较于传统的封装技术，cob封装具有独特的结构特点和性能优势，在微型化、高集成度、高可靠性等要求较高的领域得到了广泛应用，以下从多个维度详细阐述cob封装技术的特点。
高集成度与小型化设计
cob封装最显著的特点是其极致的空间利用率,传统封装如sop、qfp等，需要将芯片先封装在管壳内，再通过引脚与pcb连接，这一过程增加了封装体积和pcb占用空间，而cob封装省去了芯片的单独封装环节，直接将裸芯片贴装在pcb上，键合引线后进行整体保护，使得封装后的模块厚度可控制在0.5mm以下，面积仅为传统封装的1/3至1/5，这种小型化特性使其特别适合对尺寸敏感的应用场景，如智能手表、无线耳机、医疗植入设备等，在微型传感器中，采用cob封装可将控制芯片、传感器芯片和外围电路集成在一块微型pcb上，显著缩小终端产品的整体尺寸。
优异的电气性能与散热性能
由于cob封装减少了中间连接环节（如封装引脚、焊球等），芯片与pcb之间的电气路径更短，信号传输延迟更低，同时降低了寄生电容和电感，有助于提高电路的工作频率和信号完整性，在高频应用（如5g通信、射频模块）中，这一优势尤为明显，可有效减少信号衰减和电磁干扰。
在散热方面，裸芯片产生的热量可直接通过芯片背面（若为有芯片基底）或键合引线传导至pcb，再通过pcb的散热层或散热结构散发出去，相较于传统封装中热量需通过封装材料、引脚等多层传导，cob封装的热阻更低（通常可控制在10-20℃/w以下），特别适合大功率芯片（如led照明、功率驱动模块）的封装，通过在封装胶中添加导热填料（如氮化铝、氧化硅颗粒）或采用金属基pcb（如铝基板），可进一步提升散热效率，确保芯片在高温环境下稳定工作。
高可靠性与抗恶劣环境能力
cob封装通过整体灌封工艺,将芯片、键合引线和焊点完全包裹在环氧树脂或硅胶等保护材料中，形成机械强度高、密封性好的防护层，这一结构能有效抵御外部环境中的湿气、灰尘、化学物质以及机械振动、冲击的影响，显著提高封装的可靠性，测试数据显示，cob封装器件在高温高湿（85℃/85%rh）条件下可连续工作1000小时以上，失效率低于0.1%，远低于传统封装的失效率水平。
由于减少了焊点和连接引线的数量，cob封装的潜在失效点也随之降低，特别适用于汽车电子、工业控制等对可靠性要求严苛的领域，在汽车发动机控制单元中，cob封装可耐受发动机舱内的高温（-40℃~150℃）和剧烈振动，确保长期稳定运行。
成本效益与生产灵活性
从成本角度看,cob封装省去了芯片的单独封装工序，降低了封装材料和加工成本，虽然其键合和灌封工艺需要专业设备，但大批量生产时，单颗芯片的封装成本可比传统封装降低20%-30%，cob封装允许在同一块pcb上集成多颗不同功能的芯片（如处理器、存储器、传感器等），实现系统级封装（sip），进一步减少了外围元件和pcb层数，降低了整体系统成本。
在生产灵活性方面，cob封装支持多种芯片类型的集成，包括硅芯片、gaas芯片、led芯片等，且可根据产品设计需求调整芯片布局和键合方式，对于小批量、多品种的生产需求，cob封装可通过修改pcb布线和键合程序快速切换产品，适应市场快速变化。
工艺复杂性与技术挑战

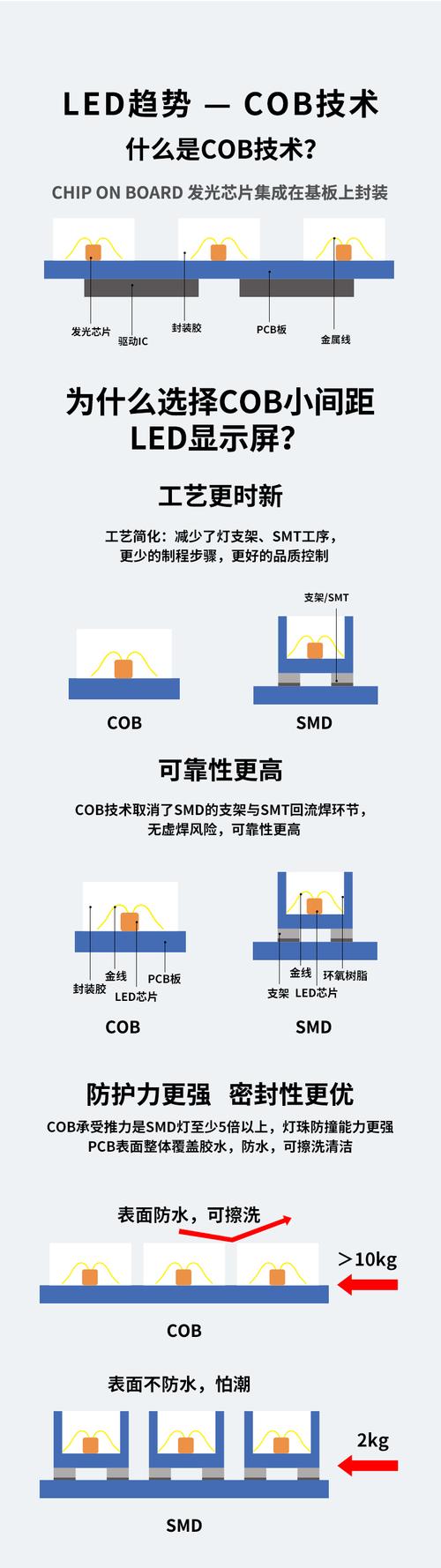

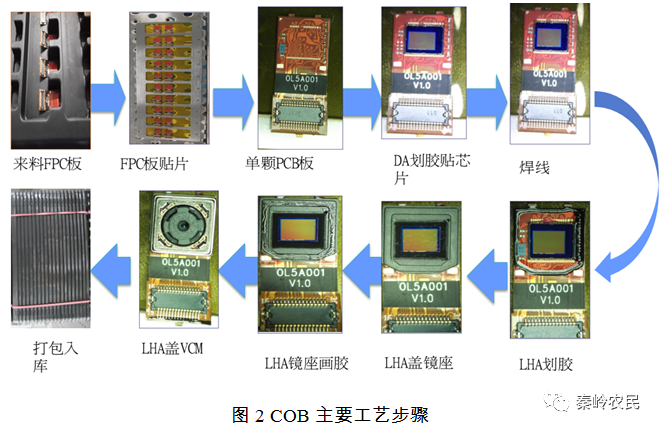

尽管cob封装具有诸多优势,但其工艺流程也相对复杂，对生产设备和技术要求较高，主要工艺环节包括：芯片贴装（需精确控制贴装位置和精度）、键合引线（金线、铜线或银线的键合质量直接影响电气连接可靠性）、环氧树脂灌封（需控制胶量、固化温度和时间，避免气泡和分层）、以及切割和测试（若多芯片共板封装），裸芯片的存储和运输需在无尘环境下进行，以防止污染和损伤，这也增加了生产成本和管理难度。
随着芯片集成度的提高，cob封装在热管理、信号干扰控制等方面的技术挑战也日益凸显，在高密度芯片封装中，热量集中可能导致局部过热，需通过优化pcb散热结构或采用液冷等散热方案；而在高频应用中，多条键合引线之间的串扰问题也需要通过电磁仿真和布局优化来解决。
典型应用领域
cob封装技术的特点使其在多个领域展现出独特价值：
- led照明：cob封装的led芯片可直接集成在铝基板上，通过整体灌封实现高光密度、高散热性的光源模块，广泛应用于商业照明、车灯和显示屏背光。

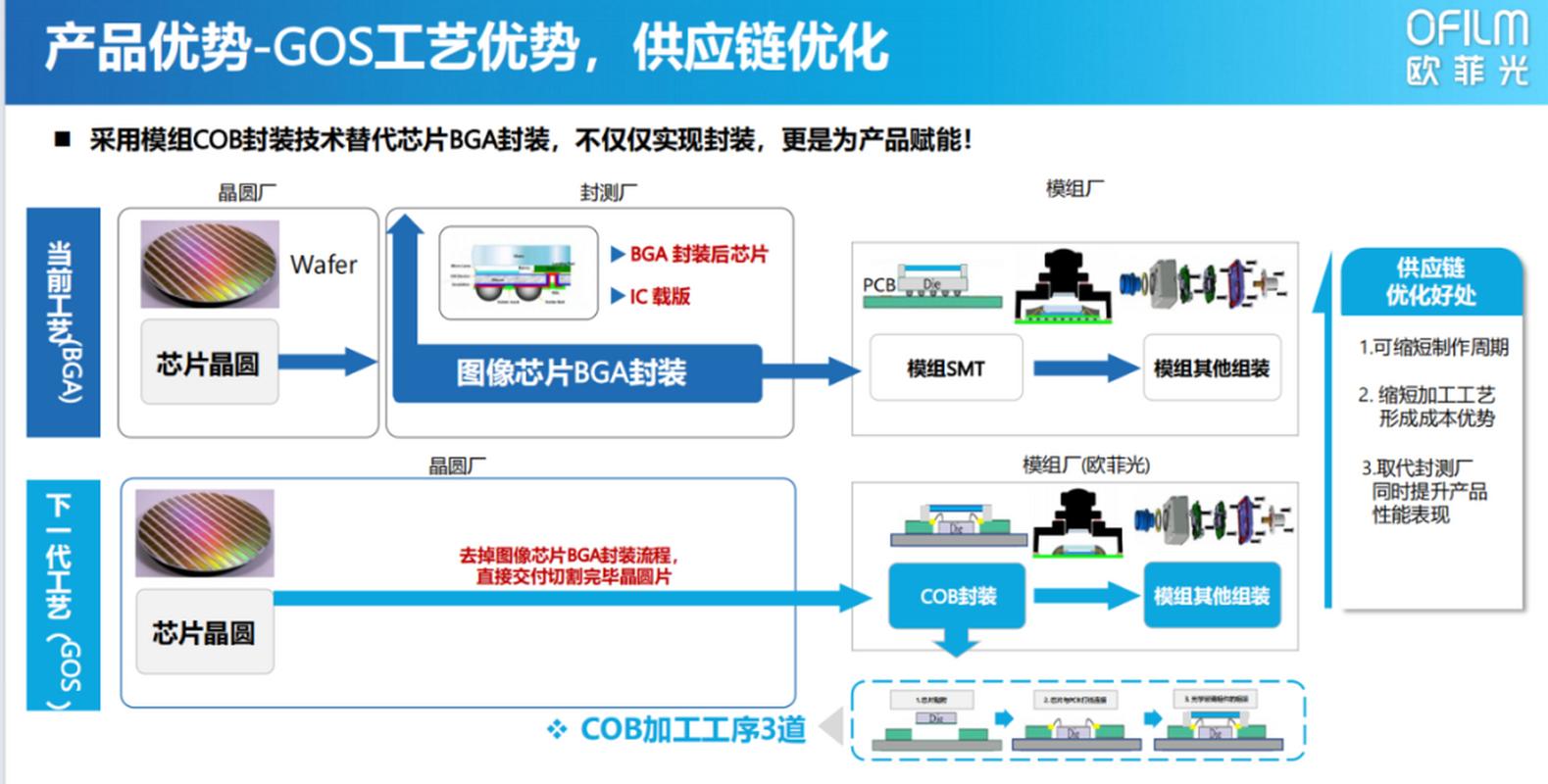

- 消费电子：智能手机、智能手环等设备中的摄像头模组、指纹识别模块多采用cob封装，以实现微型化和高性能。
- 汽车电子：adas系统中的传感器、车载娱乐控制单元等利用cob封装的高可靠性，满足汽车级环境要求。
- 医疗电子：植入式心脏起搏器、血糖监测设备等通过cob封装的小尺寸和低功耗特性，确保设备的安全性和便携性。
cob封装技术通过将裸芯片直接集成到基板上,实现了高集成度、高性能、高可靠性与成本效益的平衡，是电子封装技术向微型化、系统化发展的重要方向，随着半导体工艺和封装材料的不断进步，cob封装将在更多高端领域发挥关键作用。
