在进行mg53 8031设备的维修工作时，需要系统性地排查故障点，结合设备结构原理与常见故障模式制定维修方案，以下从故障诊断、核心部件检修、维修流程优化及注意事项等方面展开详细说明。
故障诊断与初步检查
维修前需通过症状表现初步判断故障类型,mg53 8031的常见故障包括电源异常、显示故障、操作失灵及机械部件损坏等，首先应进行外部检查，观察设备是否有明显物理损伤，如外壳破裂、接线端子松动或烧焦痕迹，随后通过通电测试验证电源模块输出电压是否正常，使用万用表测量输入端AC 220V是否稳定，输出端DC 12V/24V是否符合标称值，若电源异常，需进一步检查保险管是否熔断、整流桥是否击穿及滤波电容是否鼓包。
对于显示类故障,需排查LCD屏幕是否亮灯但无显示，或出现花屏、黑屏现象，此类问题多源于驱动板故障或排线接触不良，可通过重新插接排线或替换测试驱动板进行判断，若操作面板按键失灵，需检查按键矩阵电路是否有短路或断路，使用示波器检测按键信号波形是否正常。
核心部件检修要点

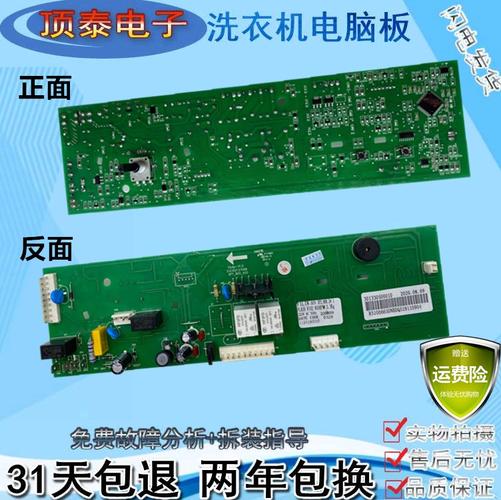

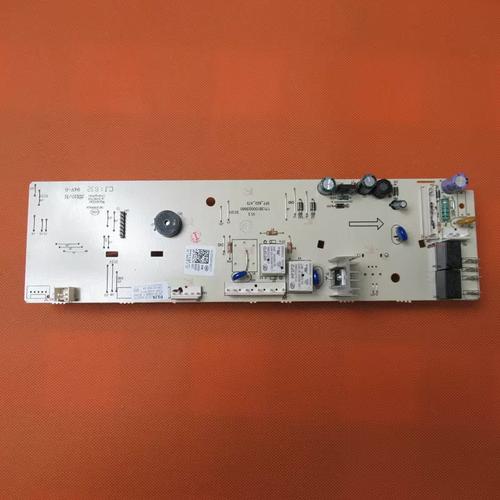

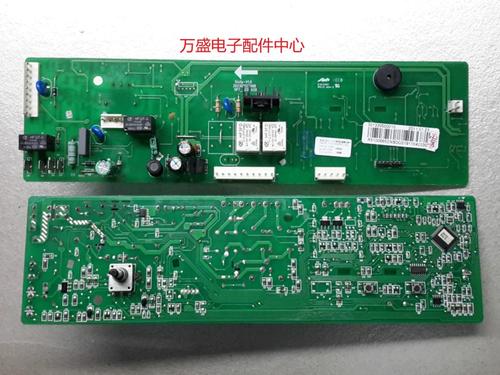

控制主板维修
控制主板是mg53 8031的核心部件，故障率较高，检修时需重点检查以下元件：
- MCU芯片：检测其供电引脚电压是否正常，晶振是否起振，可用万用表测量晶振两端电压差（通常为0.5V-1V），若MCU无响应，需尝试重新烧录程序或更换同型号芯片。
- 接口电路：检查通信接口（如RS485、CAN）的收发器芯片是否损坏，测量TX/RX引脚信号电平是否正常，若存在通信中断，需排查终端电阻是否脱落。
- 存储芯片：若设备参数丢失，可能是EEPROM或Flash芯片故障，需使用编程器重新写入数据。
驱动电路维修
电机驱动模块的故障常表现为设备动作异常或无动作,需使用万用表测量驱动器输入信号是否来自控制主板，输出端是否有电压驱动电机，若驱动器无输出，需检查功率管（如IGBT）是否击穿，续流二极管是否短路，可通过替换法测试驱动板是否完好，具体步骤如下表所示：
| 检测项目 | 正常参数 | 故障现象 | 处理措施 |
|---|---|---|---|
| 驱动器输入电压 | DC 24V±5% | 电压为0或波动大 | 检查电源线及接线端子 |
| 功率管CE极电阻 | 几十至几百欧 | 阻值为0 | 更换功率管 |
| 输出信号波形 | PWM方波 | 无波形或波形畸变 | 检查光耦及MCU输出 |
机械部件维护
机械部件的故障多源于磨损或卡滞,需定期检查传动齿轮、轴承的润滑情况，添加专用润滑脂；检查导轨是否有异物卡阻，清理后调整张紧度，对于气动部件，需检查气缸密封性，更换老化密封圈并清理气路过滤器。
维修流程优化建议
为提高维修效率,建议采用以下流程：
- 故障分级：根据紧急程度将故障分为致命故障（如电源短路）、严重故障（如主控板损坏）和轻微故障（如传感器接触不良），优先处理致命故障。
- 备件管理：建立常用备件清单，包括保险管、电容、继电器等易损件，确保库存充足。
- 维修记录：详细记录每次故障现象、原因及解决措施，形成故障知识库，便于后续快速定位同类问题。
注意事项
- 安全防护：维修前务必切断电源，并在放电完成后操作，避免触电风险，处理高压部件时需佩戴绝缘手套。
- 防静电措施：更换CMOS芯片或精密元件时，需使用防静电手环，工作台铺设防静电垫。
- 参数备份：更换控制主板前，需备份原有设备参数，避免新板需重新调试。
- 测试验证：维修完成后需进行空载测试、负载测试及连续运行测试，确保故障彻底排除且无新问题产生。
相关问答FAQs
Q1：mg53 8031开机后无显示，但电源指示灯亮，如何排查？
A1：首先检查LCD排线是否松动或氧化，可重新插拔并清洁触点，若排线正常，测量驱动板输入电压是否稳定，若电压异常则检查电源输出滤波电容是否失效，若驱动板无供电，需排查排线对应接口的保险电阻是否熔断。
Q2：设备运行中频繁报“过载”故障，但负载正常，可能原因有哪些？
A2：此类故障通常由以下原因导致：①电流检测传感器（如霍尔传感器）损坏，导致检测信号失真；②驱动板上的电流调理电路元件（如采样电阻、运放）参数偏移；③机械部件卡滞导致电机实际负载增大，需依次检测传感器输出信号是否与实际电流成正比，检查采样电阻阻值是否变化，并手动盘动设备确认机械是否顺畅。
