胜利VC96A是一款经典的数字万用表,因其功能全面、性价比高而受到广大电子爱好者和维修人员的青睐，随着使用时间的增加或操作不当，万用表也可能会出现各种故障，本文将通过一个具体的维修实例，详细介绍胜利VC96A的故障排查与修复过程，为遇到类似问题的用户提供参考。
故障现象描述 用户送修的胜利VC96A数字万用表，主要故障表现为：开机后所有显示笔画混乱，无法正常显示数字，且各功能档位（电压、电流、电阻等）测量时读数均不准确或无反应，表笔插入对应插孔后，蜂鸣器也无反应，根据用户描述，该万用表曾不慎从桌面跌落，之后便出现上述故障。

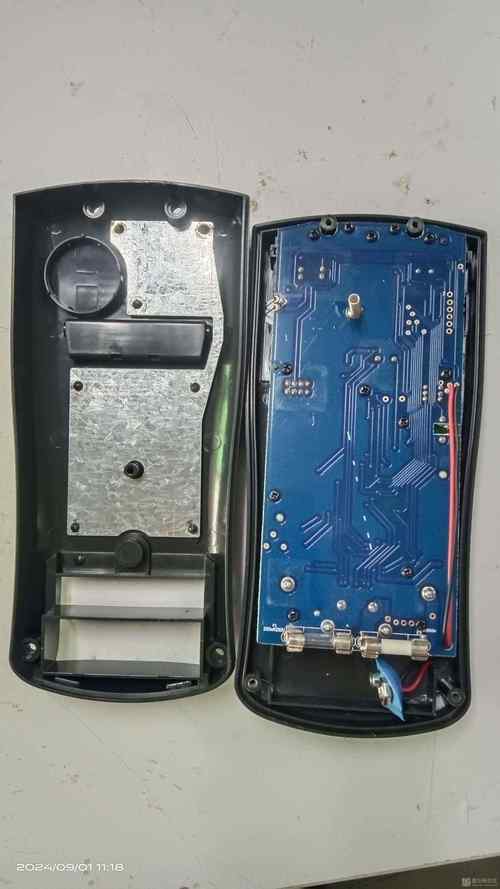

初步分析与外观检查 根据故障现象，特别是显示混乱和跌落历史，初步判断可能是内部电路板元件松动、脱焊或液晶显示屏（LCD）损坏，对万用表进行外观检查，发现后壳有两处轻微裂痕，但不足以导致内部核心元件损坏，旋开后壳螺丝，小心分离前后壳，注意不要拉扯到连接主板与LCD的导电橡胶条和排线。

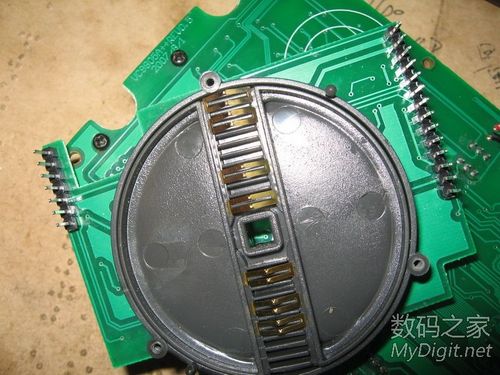

打开后,首先检查电池仓，确认电池电量充足，接触良好，对主板进行全面目视检查，重点观察是否有明显元件脱焊、断裂、电容鼓包或烧焦痕迹，在主板正面，未发现明显异常；翻转主板检查背面时，发现在电源输入部分（靠近保险丝和量程开关的区域），有一个电阻R10（贴片电阻，标称值1Ω）的一端焊点有裂纹，疑似虚焊，连接LCD的导电橡胶条与LCD屏、PCB板的接触良好，无明显移位或污染。
深入检测与关键点测量 为了确认初步判断，需要对关键电路进行测量，测量电源部分，该万用表使用9V电池供电，通过稳压电路为芯片提供稳定工作电压，测量电池正负极两端电压，正常为9V左右，测量主控芯片（通常为ICL7106或兼容型号）的V+和V-引脚电压，正常情况下V+对地约为+2.8V，V-对地约为-2.8V（以电池负极为参考地），实测V+电压正常，但V-电压接近0V，这表明负电压产生电路可能存在故障。
负电压产生电路通常由一个振荡器、二极管和电容组成，顺着电路图找到相关元件，发现一个二极管D1（1N4148）的负端有电压，而正端无电压，判断该二极管可能开路，将其拆下，用万用表二极管档测量，确认已损坏，之前发现的电阻R10虚焊，也会导致整个负电压生成回路工作异常，这是导致显示混乱和测量失效的根本原因之一。
故障元件确认与更换 经过上述检测，确认故障元件为：
- 电阻R10（1Ω，贴片电阻）：虚焊。
- 二极管D1（1N4148）：开路损坏。
由于显示混乱,虽然导电橡胶接触良好，但不排除导电橡胶老化或LCD局部损坏的可能性，为保险起见，决定先修复电路问题，再测试显示。
维修过程：
- 处理虚焊点：用尖头电烙铁（温度控制在350℃左右），添加少量松香助焊，对R10的焊点进行重新焊接，确保焊点光滑、饱满，与PCB铜箔结合良好。
- 更换二极管D1：选用同型号的1N4148二极管，注意区分正负极，正确焊接在PCB板上，焊接时动作要快，避免长时间加热损坏周围元件。
- 清洁与检查：用无水酒精清洁焊接区域，去除残留的助焊剂，再次检查焊接点，确认无短路或虚焊。
修复后测试 安装好电池，开机测试，LCD显示恢复正常，数字清晰、无乱码，对各功能档位进行校准和测试：
- 直流电压档：测量已知稳定的5V电源，万用表读数为5.01V，在误差范围内。
- 交流电压档：测量市电220V，读数为220.5V，正常。
- 直流电流档：串联一个10Ω/5W电阻和5V电源，计算电流应为0.5A，实测0.49A，正常。
- 电阻档：测量一个1kΩ精密电阻，读数为1.002kΩ，正常。
- 蜂鸣器档：将表笔短接，蜂鸣器发出连续响声，正常。
所有功能均恢复正常,故障彻底排除。
总结与思考 本次胜利VC96A的维修案例表明，对于跌落后的故障设备，应优先检查电源部分、核心芯片供电以及易松动元件，虚焊是导致此类设备功能异常的常见原因之一，而负电压产生电路的故障则直接影响到ICL7106芯片的正常工作，进而导致显示和测量全部失效，在维修过程中，细致的观察和由简到繁的排查方法至关重要，熟悉万用表的基本电路原理，能够帮助我们快速定位故障点，提高维修效率。
相关问答FAQs
问题1：我的胜利VC96A在测量电阻时，无论表笔是否接触电阻，读数都显示为“1”，这是什么原因？
解答： 数字万用表测量电阻时，如果所有档位都显示“1”（表示超量程），通常与电阻测量回路或主控芯片相关，请检查表笔是否完好，以及表笔插孔是否接触良好，检查位于电阻测量回路的保险丝（通常为FUSE，快熔型）是否熔断，如果保险丝完好，可能是量程开关的电阻档位对应的电阻网络（如分压电阻或基准电阻）出现开路故障，或者主控芯片ICL7106本身损坏，建议用万用表二极管档或电阻档逐一检查电阻档位相关的串联电阻（如R1-R7）是否开路，这些电阻通常位于量程开关附近，如果外围元件均正常，则可能是芯片问题，需要更换主控芯片。
问题2：胜利VC96A的液晶显示屏（LCD）对比度很暗，几乎看不清数字，应该如何调整？
解答： 胜利VC96A的液晶显示屏对比度是通过一个电位器（通常标为VR1）来调节的，这个电位器位于主板上，一般标有“100kΩ”或“200kΩ”字样，调节方法如下：打开万用表后壳，找到主板上的VR1电位器，它通常是一个带有十字槽的小型可调电阻，使用小的一字螺丝刀，非常缓慢地、小幅度地旋转电位器的调节旋钮，顺时针旋转通常会增加对比度（使显示变深），逆时针旋转则会降低对比度（使显示变浅），在调节过程中，需要给万用表通电，并观察显示屏的变化，直到数字显示清晰、对比度适中为止，注意调节幅度不宜过大，以免损坏电位器或导致对比度过高出现“鬼影”现象，调节完成后，应重新测试所有功能，确保正常。
