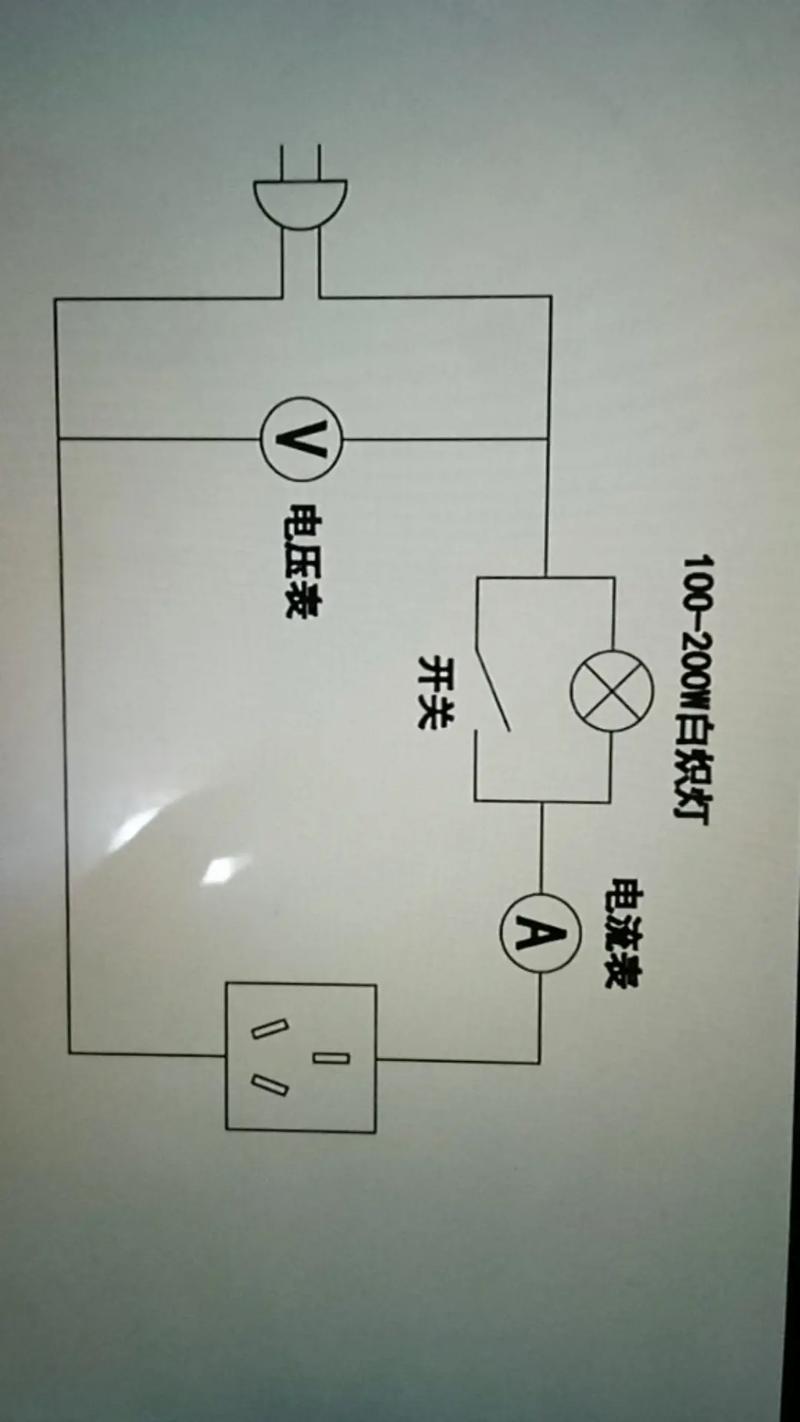

1501维修电源电路图是电子设备维修中的重要参考资料,主要用于分析和排查电源模块的故障问题，该电路图通常由输入保护电路、整流滤波电路、PWM控制电路、开关变压器、次级整流滤波电路及反馈保护电路等部分组成，各部分协同工作以实现稳定的电压输出，以下从电路结构、关键元件功能及常见故障点三个方面进行详细解析。
输入保护电路是电源的第一道防线,包含保险管、压敏电阻和共模电感，保险管在电流异常时熔断，防止电路过流损坏；压敏电阻则用于吸收高压尖峰，避免电网波动导致元件烧毁；共模电感抑制共模干扰，提升电源抗干扰能力，整流滤波电路由整流桥和电解电容构成，将交流220V电压转换为直流310V左右，经电容滤波后减少纹波，此部分常见故障包括保险管熔断（通常后级存在短路）、电解电容鼓包或失效（导致输出电压纹波增大）。

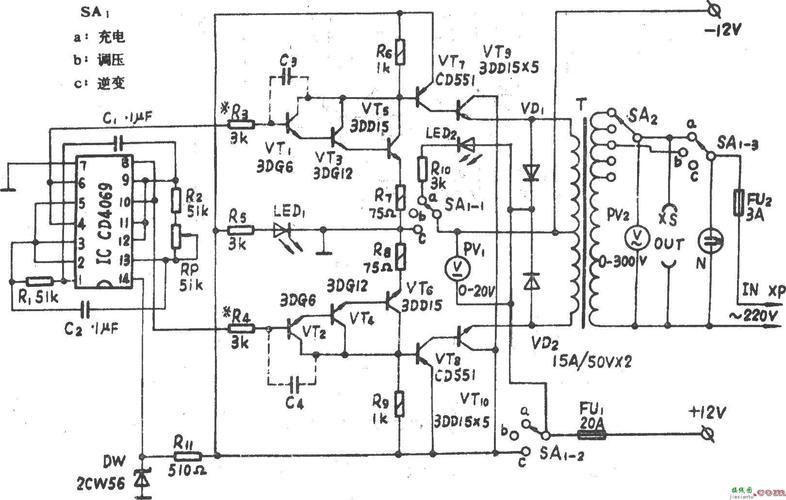

PWM控制电路是电源的核心,通常采用UC384x系列或兼容芯片，负责驱动开关管（如MOSFET）工作，芯片通过反馈电压调整输出脉冲宽度，实现稳压功能，关键元件包括启动电阻（为芯片提供初始工作电压）、反馈光耦（隔离初级与次级，传递电压误差信号）及精密稳压源（如TL431），若电源无输出，需检查启动电阻是否开路、PWM芯片是否损坏；若输出电压偏高，可能是光耦或TL431失效。
开关变压器和次级整流滤波电路实现能量传递和电压转换,初级绕组与开关管配合，将高压直流电转换为高频脉冲电流；次级绕组经肖特基二极管整流、电解电容滤波后输出低压直流（如5V、12V），此部分常见故障为开关变压器短路（发出异常声响）、整流二极管击穿（导致输出电压为0）或电容老化（引发输出电压不稳），反馈保护电路包括过压、过流保护，当输出电压超过阈值时，通过可控硅强制关断PWM信号，避免负载损坏。
以下是常见故障排查的简化步骤参考：
| 故障现象 | 可能原因 | 检测方法 |
|---|---|---|
| 完全无输出 | 保险管熔断、PWM芯片损坏 | 测量输入电阻，检查芯片供电电压 |
| 输出电压偏低 | 滤波电容失效、反馈电路故障 | 测量输出纹波，检测光耦和TL431工作状态 |
| 输出电压不稳 | 负载过重、电容老化 | 断开负载测电压，观察电容是否鼓包 |
相关问答FAQs：
-
问：维修电源时，如何判断PWM控制芯片是否正常工作？
答：可测量芯片供电引脚（如VCC）电压是否在正常范围（通常12-18V），同时用示波器观察输出驱动脉冲波形，若无驱动脉冲且供电正常，则芯片可能损坏；若有脉冲但输出异常，需检查开关管及反馈电路。 -
问：电源输出纹波过大可能是由哪些原因引起的？
答：主要原因包括输出滤波电容容量衰减或ESR增大、整流二极管性能不良、PWM控制环路补偿失调，或负载电流超过设计范围，可通过更换电容、检测二极管正向压降及调整补偿电阻排查。
