在进行jyc 21cs5设备的维修工作时，需遵循系统化的诊断与操作流程，以确保维修效率与设备安全性，本文将详细阐述维修前的准备工作、常见故障排查步骤、核心部件更换流程、维修后的测试验证方法，并通过表格整理关键参数与故障现象对应关系,最后补充相关FAQs以解答常见疑问。
维修前需做好充分准备，包括准备工具与备件、确认设备断电及安全防护，必备工具主要有万用表、绝缘电阻测试仪、示波器、螺丝刀套装及专用扳手，备件则需根据故障类型提前准备，如IGBT模块、电容、控制板等，操作前务必切断设备总电源，等待至少5分钟并用万用表确认母线电压降至安全范围（低于36V），同时佩戴绝缘手套与护目镜，防止触电或部件崩溅风险，需查阅设备技术手册，记录设备当前运行参数，如额定电压、电流及频率,为后续故障分析提供基准。
接下来进行故障现象排查，需结合设备指示灯显示、报警代码及运行状态综合判断，常见故障现象及排查步骤如下：当设备无法启动时，首先检查输入电源是否正常，用万用表测量三相电压是否平衡（波动范围不超过±10%），空气开关是否跳闸；若电源正常，则检查控制板上的熔断器是否熔断，可通过观察熔断器玻璃管内是否有烧黑痕迹或用万用表电阻档检测通断，若设备显示过流报警，需断电后拆开机箱，检查IGBT模块是否有短路痕迹，用万用表二极管档测量各极间电阻，正常情况下C-E极正向压降约0.5-0.7V，反向电阻应为无穷大；同时检查驱动电路是否正常，可用示波器观察驱动波形是否存在畸变或缺失，对于过热报警，需检查散热器是否积灰过多，风扇是否运转正常，用红外测温仪测量IGBT模块温度，若温度超过85℃则需更换散热风扇或导热硅脂，设备输出电压不稳定时，应检测直流母线电容是否鼓包或漏液，用电容表测量容值是否低于额定值的20%,并检查PWM控制信号是否受干扰。

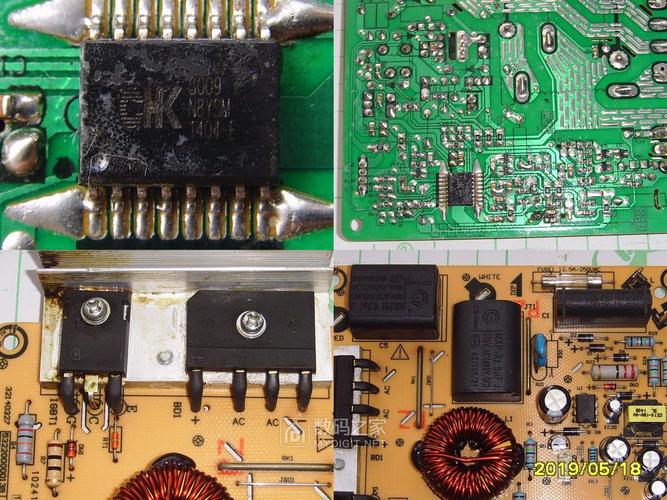

核心部件更换是维修的关键环节，需严格按照操作规范进行，以IGBT模块更换为例，首先记录原模块型号（如FF200R12KT4）及安装方向，拆固定螺丝时需对角松动，避免应力损坏模块；用无水酒精清洁散热器表面，确保平整度误差小于0.05mm；新模块需涂抹均匀导热硅脂（厚度约0.1mm），对准定位孔后均匀施力拧紧螺丝，力矩控制在25-30N·m；焊接驱动端子时需使用恒温烙铁，温度控制在350℃以内，焊接时间不超过5秒，避免过热损伤模块，更换控制板时，需先备份原程序参数，断电后拔接插件时注意卡扣位置，避免强行拉扯；新板安装后需检查跳线设置是否与原板一致，特别是电流反馈增益电阻参数，对于电容更换，需注意极性不能接反，焊接引脚时需预先加热,避免虚焊。
维修完成后必须进行测试验证，确保设备性能恢复，空载测试时，先接通控制电源，检查各指示灯显示是否正常，逐步升高输入电压至额定值，观察输出电压是否稳定在设定值（如380V±1%），用示波器测量输出波形畸变率应低于5%，负载测试需采用分级加载方式，先加载30%额定电流运行30分钟，检查温度是否异常，再逐步加载至100%持续运行1小时，同时记录电压波动范围与纹波系数（应小于2%），功能测试需验证设备各项保护功能是否有效，如模拟过流信号（通过短接电流检测端子）检查是否快速跳闸，模拟过温信号（用热风枪加热温度传感器）确认散热风扇是否启动，测试过程中需密切监听设备有无异响，观察有无冒烟或异味,一旦异常立即断电排查。
为便于快速定位故障，以下表格整理了jyc 21cs5常见故障现象与排查要点：
| 故障现象 | 可能原因 | 排查方法 |
|---|---|---|
| 无法启动 | 输入电源缺相 | 检查三相电压是否平衡，测量空气开关通断 |
| 控制板熔断器熔断 | 目视检查熔断器，万用表测电阻 | |
| 过流报警 | IGBT模块短路 | 万用表二极管档测C-E极电阻，示波器查驱动波形 |
| 驱动电路故障 | 测量驱动电压波形是否正常（15V/-8V） | |
| 过热报警 | 散热器积灰 | 清洁散热器，红外测温仪测IGBT温度 |
| 风扇停转 | 直接通电测试风扇，检查供电电压 | |
| 输出电压不稳定 | 直流母线电容失效 | 目视检查电容鼓包，电容表测容值 |
| PWM信号干扰 | 示波器查控制信号波形，屏蔽线接地检查 |
相关问答FAQs：
-
问：维修jyc 21cs5时，如何判断IGBT模块是否需要更换？
答：判断IGBT模块是否需更换可通过以下步骤：①断电后用万用表二极管档测量C-E极正向压降，正常值约为0.5-0.7V，若显示短路或开路则损坏；②检查模块表面是否有烧蚀或裂纹；③用绝缘电阻测试仪测G-E极间电阻，正常应大于1MΩ，若接近0则击穿，若驱动波形正常但输出仍异常,也需考虑模块老化。 -
问：设备维修后空载正常，但加载时报过流，可能是什么原因？
答：加载时报过流通常与电流检测或负载相关：①检查电流传感器是否松动或损坏，用万用表测其输出信号是否随电流线性变化；②排查负载侧是否短路，如电机绕组绝缘是否良好；③确认参数设置中电流限幅值是否过小，需根据电机额定电流重新设置（一般设为1.2倍额定值）；④若驱动板延迟电容老化，可能导致电流响应过慢，需更换同规格电容（如10μF/50V）。
