gj17l3驱动板维修是一项需要结合理论知识与实践操作的技术工作,其核心在于通过系统性的故障排查与精准的元件级修复，使驱动板恢复正常功能，以下从维修前的准备工作、常见故障现象及原因分析、具体维修步骤、关键元件检测方法以及维修后的测试验证等方面进行详细阐述。

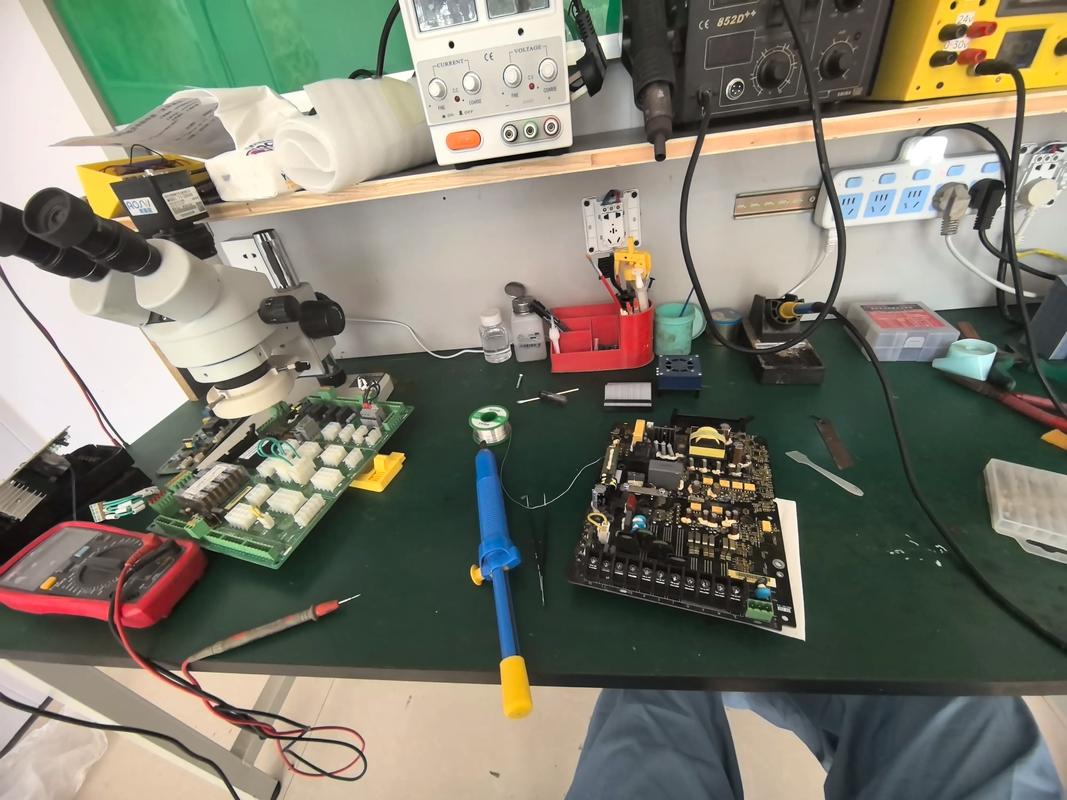

维修前的准备工作是确保维修过程安全高效的基础,需要准备专业工具，包括万用表（推荐带二极管、电容、三极管测试功能）、示波器（用于检测信号波形）、电烙铁（建议选用恒温烙铁，功率控制在30-50W）、吸锡器、热风枪、放大镜、镊子以及焊锡丝、助焊剂等耗材，必须断开驱动板与外部电源及负载的连接，防止短路或电击风险，若驱动板安装在设备内部，需记录其原始安装位置、接线方式及跳线设置，必要时拍照留存，应收集驱动板的相关资料，如原理图、元件清单（BOM表）或维修手册，若无法获取，则需通过元件丝印信息初步判断芯片型号及功能。
常见故障现象及原因分析是定位问题的关键环节,gj17l3驱动板作为控制类电路板，故障表现多样，主要包括：无输出、输出电压异常、输出缺相、过热保护、通讯失败等，无输出故障通常由供电异常、驱动IC损坏、功率管击穿或控制芯片故障引起；输出电压异常可能与反馈电路元件变质、PWM信号紊乱或基准电压偏差有关；输出缺相多因功率管开路、驱动信号丢失或触发电路故障导致；过热保护触发则需检查散热风扇、温度传感器及功率管的热状态；通讯失败则涉及通讯接口芯片、线路连接或协议配置问题，以下为部分故障现象的可能原因分析表：
| 故障现象 | 可能原因 |
|---|---|
| 完全无输出 | 供电回路断路（保险丝熔断、变压器损坏） 主控芯片未工作（晶振损坏、供电异常） 功率模块击穿短路 |
| 输出电压偏低 | 滤波电容容量下降 电压反馈回路电阻变值 PWM占空比异常 |
| 输出缺相 | 驱动信号丢失（光耦损坏、驱动IC故障） 功率IGBT/MOSFET开路 触发脉冲电路故障 |
| 频繁过热保护 | 散热器积灰或风扇停转 功率管热敏特性不良 环境温度过高或通风不良 |

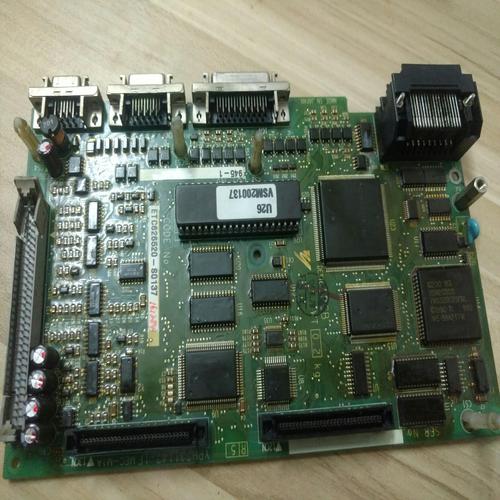

具体维修步骤需遵循“先外后内、先易后难、先电源后负载”的原则，首先进行外观检查，观察电路板是否有明显烧焦、元件变形、虚焊或腐蚀痕迹，重点检查功率管、驱动IC、滤波电容等发热量大的元件，测量输入电源电压是否正常，包括主电源、控制电源及辅助电源，排除供电问题后，再检测控制芯片的供电、复位及时钟信号是否正常，若控制芯片工作正常，则需进一步检测驱动信号输出端，使用示波器观察PWM波形是否对称、有无畸变，驱动电压是否符合要求（通常为15V左右），对于功率管，需用万用表二极管档检测其集电极-发射极（C-E）、栅极-发射极（G-E）间的阻值，判断是否击穿或开路，若发现功率管损坏，需同时检查驱动电路相关元件（如上拉电阻、加速电容、光耦），避免更换后再次损坏。

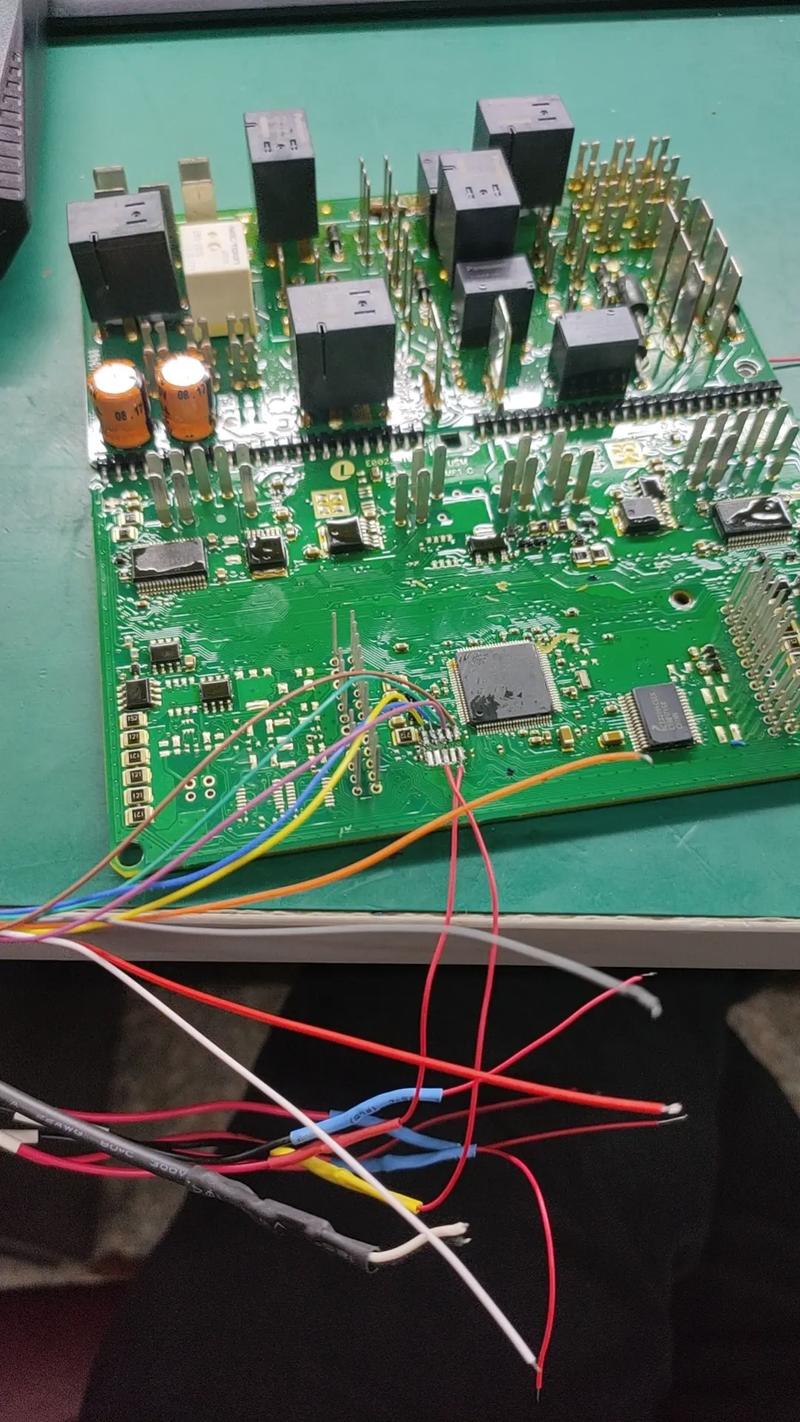

关键元件检测是维修过程中的核心环节,对于电源部分的整流桥，需用万用表交流档测输入，直流档测输出，确认有无断路或短路；滤波电容需用电容表或万用表电容档检测容量，同时观察是否鼓包、漏液；开关电源芯片（如UC3842、TL494等）需检测其供电端、反馈端及输出端电压，判断是否工作正常，驱动电路中的光耦（如TLP250、HCPL3120等）需检测输入输出端的导通压降及绝缘电阻；驱动IC（如IR2110、M57962L等）则需检查其自举电容、供电电压及输出信号波形，功率模块（IGBT或MOSFET）的检测需拆下后进行，用万用表二极管档测量C-E极间的正向压降（正常时硅管约为0.5-0.7V），G-E极间应无短路，还需检查保护电路中的电压比较器（如LM393）、稳压管（如431）及采样电阻是否正常。
维修后的测试验证是确保修复质量的关键步骤,首先进行空载测试，接通电源但不接负载，测量输出电压是否稳定，有无异常声响或发热现象，若空载正常，再进行带载测试，逐步增加负载至额定值，观察输出电压的稳定性、纹波大小及温升情况，需测试保护功能是否有效，如过流保护、过压保护等，可通过模拟故障条件（如短路输出端）进行验证，对于通讯类故障，需检查通讯接口的信号电平、波特率及协议格式是否与设备匹配，测试过程中需密切监控驱动板的工作状态，若出现异常应立即断电排查，避免二次损坏。
相关问答FAQs：
问题1：维修gj17l3驱动板时，发现功率管击穿，是否只需更换同型号功率管即可？
解答：功率管击穿通常不是单一原因造成的，直接更换新管后可能再次损坏，需同时检查驱动电路，如驱动IC的输出信号是否正常、光耦是否失效、上拉电阻是否变值、栅极电阻是否开路等，还需确认功率管过流保护电路（如电流采样电阻、比较器）是否动作灵敏，散热条件是否满足，建议更换功率管后，先进行低压小电流测试，确认驱动信号及保护电路正常后再逐步加压带载。
问题2：gj17l3驱动板输出电压纹波过大，可能是由哪些原因引起的？
解答：输出电压纹波过大通常与滤波电路、PWM信号质量及负载特性有关，具体原因包括：①滤波电容容量下降或ESR增大，需更换同规格或更高性能的电容；②PWM信号频率不稳定或占空比异常，需检查控制芯片的振荡电路及反馈回路；③功率管开关特性变差，导致开关损耗增加，可尝试更换驱动电阻或功率管；④负载电流波动过大，需检查负载是否正常或增加输出电感进行滤波，布线问题（如接地不良、输出线过长）也可能导致纹波增大，需优化电路板布局。
