LG22显示器电源维修是一项需要一定电子技术基础的操作，涉及电路分析、元器件检测和焊接技能等，以下从常见故障现象、维修流程、关键元器件检测及注意事项等方面进行详细说明,帮助用户系统掌握维修方法。

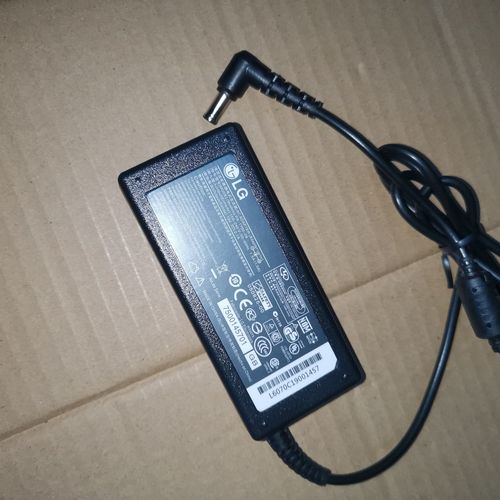

（图片来源网络，侵删）

常见故障现象与初步判断

LG22显示器的电源板（通常称为电源适配器或内置电源模块）常见故障包括无法开机、指示灯不亮、屏幕闪烁、电源异响等，不同故障现象可能对应不同的电路问题,需通过初步判断缩小故障范围：

完全无反应：电源板未输出电压，可能是保险丝熔断、市电输入电路或PWM控制器故障。
指示灯亮但屏幕不显示：辅助电源正常，但主电源（12V/5V）未输出，需检查主电源开关管、整流桥或负载短路。
屏幕闪烁或发出“滋滋”声：通常为电源滤波不良、负载过轻或PWM控制电路振荡异常导致。

维修工具与准备工作

维修前需准备以下工具：万用表（含电压、电阻、二极管档）、示波器（可选，用于检测PWM波形）、电烙铁（30W以上）、吸锡器、焊锡丝、酒精、松香及替换用元器件（如保险丝、电解电容、开关管、PWM芯片等），需确保操作环境干燥，避免静电损坏元器件，并记录原电路板的元器件参数（如电容容量、耐压值，电阻阻值等）,以便更换时准确匹配。

维修流程与步骤

安全断电与外观检查

首先将显示器与电源完全断开，拆除外壳（通常需拧下后壳螺丝），观察电源板是否有明显烧焦、鼓包、元器件破裂或虚焊现象，重点检查保险丝：若保险丝熔断且发黑，说明后级电路存在严重短路；若仅熔断而透明,可能是瞬间电流过大或市电波动导致。

市电输入电路检测

市电输入电路包括保险丝、压敏电阻、互感滤波器、整流桥及滤波电容，用万用表二极管档检测整流桥四个二极管是否击穿（正常正向压降约0.5-0.7V，反向电阻无穷大）；检查滤波电容（通常为400V/100μF左右）是否鼓包或漏液（测两端电阻，若阻值接近0则损坏），压敏电阻若击穿，会呈现短路状态,需一同更换。

（图片来源网络，侵删）

PWM控制器及外围电路检测

PWM控制器是电源板的核心，常见型号如L6565、UC3842等,检测步骤包括：

供电端检测：PWM芯片的VCC引脚（通常为7脚）应有12-18V启动电压，若无，需检查启动电阻（如100kΩ-1MΩ高阻值电阻）是否开路。
反馈端检测：检测2脚（反馈端）电压，正常为2.5V左右，若电压异常，需检查光耦（如PC817）及精密稳压源（如TL431），光耦两侧的发光二极管和光敏三极管需分别检测,若任一端损坏均需更换。
输出端检测：检测6脚（PWM输出端）是否有方波输出（示波器观察，频率约50kHz），若无，可能是芯片损坏或外围元器件（如定时电阻、电容）异常。

主电源输出电路检测

主电源输出电路通常包括开关管（如MOSFET，型号如2SK3562）、变压器、整流二极管及滤波电容,检测步骤：

开关管检测：用万用表二极管档检测D、S、G极间是否击穿（D-S极正向电阻应无穷大，G-S极应有阻值），若击穿，需检查变压器是否短路（测初级绕组电阻，正常为几欧姆至十几欧姆）。
整流二极管检测：输出端的肖特基二极管（如SB560）易因过流损坏,需检测正反向电阻是否正常。
输出电压检测：通电后（需接假负载，如50Ω/50W电阻）测量输出端电压（12V或5V），若电压偏低,可能是滤波电容失效或负载过重。

辅助电源电路检测

辅助电源为PWM芯片和待机电路供电，常见故障为无5V待机电压，需检查辅助绕组的整流二极管、滤波电容及稳压电路（如线性稳压器LDO）。

关键元器件更换与焊接技巧

维修中易损元器件包括电解电容、开关管、光耦和PWM芯片，更换电解电容时，需注意正负极和耐压值（如16V/1000μF电容不可替换为10V/1000μF）；焊接开关管时，需快速操作（避免过热损坏），并确保散热片与开关管接触良好，焊接后，需用酒精清理助焊剂,避免短路。

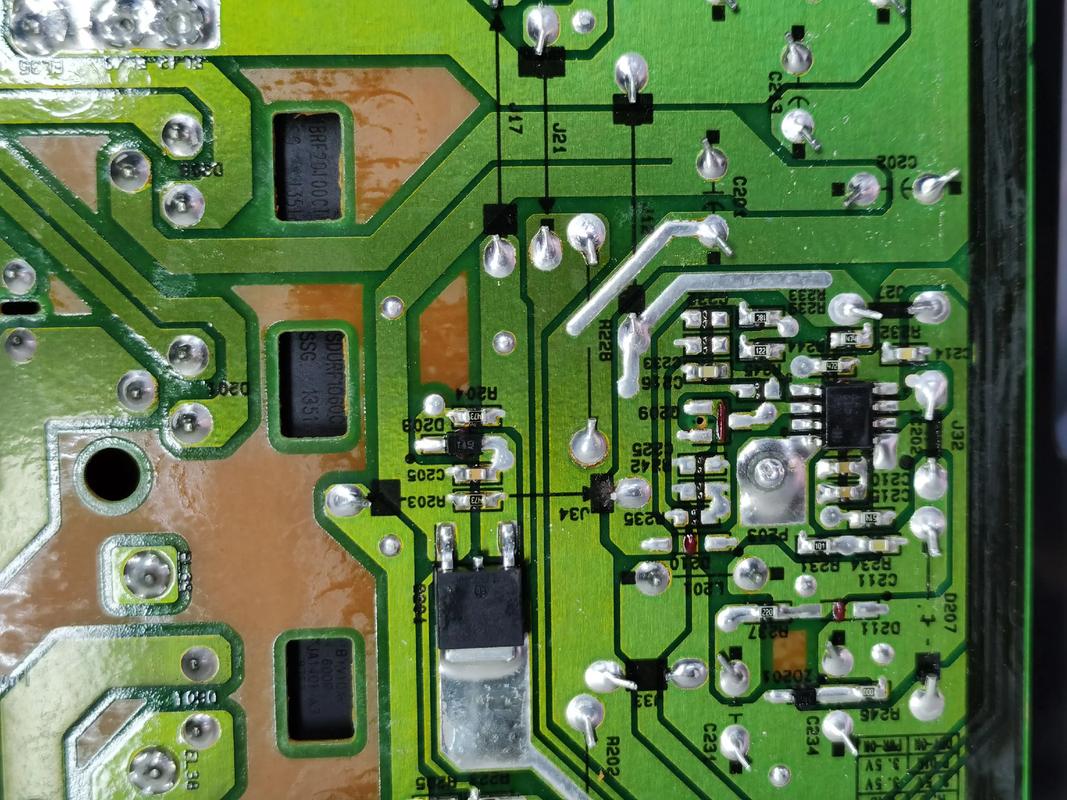

（图片来源网络，侵删）

维修注意事项

防触电：电源板内部存在高压，即使断电后滤波电容仍可能存电，需用电阻（如1kΩ/5W）放电后再操作。
负载匹配：通电测试时，需先接假负载,避免空载或轻载导致电压异常升高损坏电路。
参数核对：更换元器件时，需严格核对型号、参数，尤其是高压电容和开关管,不可随意代用。
保护电路：部分电源板具有过压、过流保护功能，若检测到保护信号（如光耦电流异常）,需先排除故障再通电。

维修案例参考

某LG22显示器无法开机，指示灯不亮，拆机后测保险丝熔断，整流桥击穿，更换保险丝（2A/250V）和整流桥后，通电测PWM芯片VCC端无电压，检查启动电阻（1MΩ）开路，更换启动电阻后，VCC电压恢复正常，输出12V电压稳定,故障排除。
