工业现场总线技术是一种应用于工业自动化领域的数字通信系统,它将现场设备（如传感器、执行器、PLC、DCS等）通过串行通信总线连接起来，实现设备间的数据交换和协同工作，作为工业控制系统的“神经网络”，现场总线技术取代了传统的4-20mA模拟信号传输方式，通过数字化、双向化的通信模式，大幅提升了工业系统的可靠性、灵活性和智能化水平，其核心目标是在复杂的工业环境中实现高效、实时、可靠的数据传输，支持分布式控制系统的构建，满足现代工业对自动化、信息化和智能化的需求。
工业现场总线技术的背景与意义
在传统工业控制系统中,设备间多采用点对点的模拟信号传输，存在布线复杂、抗干扰能力弱、信息量有限、维护成本高等问题，随着工业生产规模的扩大和自动化程度的提高，这种通信方式逐渐难以满足实时控制和信息集成的要求，20世纪80年代，现场总线技术应运而生，它将通信协议植入现场设备，通过一根总线实现多个设备的互联，形成了“总线式”的数字化通信架构，这一变革不仅简化了系统结构，还通过数字信号的传输实现了更高精度的数据采集和控制，为工业4.0和智能制造奠定了基础。
工业现场总线技术的核心特点
- 数字化与双向通信：采用数字信号传输，相比模拟信号具有更强的抗干扰能力，且支持设备间的双向数据交换，便于远程监控和故障诊断。

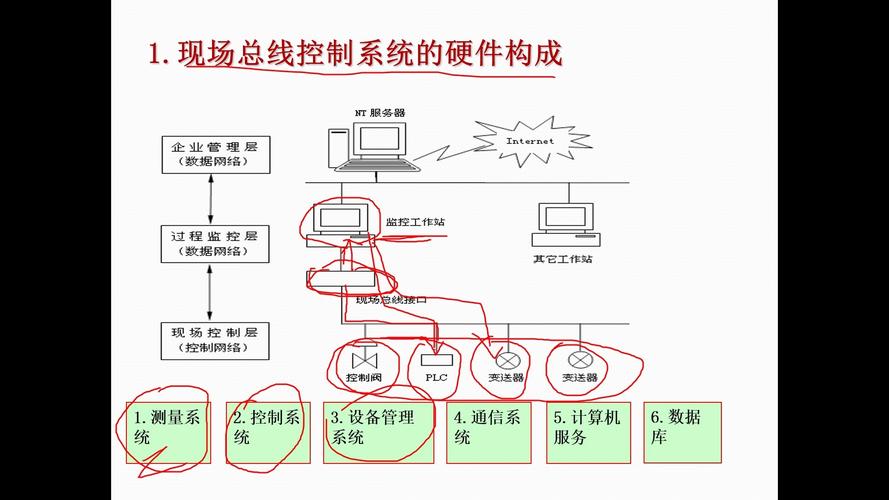

- 总线式拓扑结构：设备通过一根总线串联或并联连接，减少布线量，降低安装成本，同时支持灵活的系统扩展。
- 多主站与多从站模式：支持多个主站（如PLC、DCS）共享总线资源，实现分布式控制，提高系统的容错能力。
- 实时性与确定性：通过优先级调度和确定性通信协议，确保关键控制数据的实时传输，满足工业控制的时间要求。
- 开放性与互操作性：遵循国际标准（如IEC 61158），不同厂商的设备只要符合协议标准即可互联，避免“信息孤岛”。
- 本质安全：在易燃易爆环境中，可通过总线供电和本安设计，确保系统的安全运行。
主流工业现场总线技术分类与对比
工业现场总线技术种类繁多,根据应用场景和技术特点可分为以下几类：
| 总线类型 | 典型协议 | 传输速率 | 传输距离 | 主要应用场景 | 特点 |
|---|---|---|---|---|---|
| 基于RS-485的现场总线 | Profibus-DP | 12Mbps | 100-1200m | 制造业、过程控制 | 成熟稳定，支持主从结构，扩展性强 |
| CAN总线 | DeviceNet, CANopen | 1Mbps | 40-1000m | 汽车制造、工业自动化 | 抗干扰能力强，成本低，适合中小型系统 |
| 工业以太网总线 | Profinet, EtherNet/IP | 100Mbps-1Gbps | 100m-10km | 大型工业系统、智能制造 | 高速、高带宽，支持IT与OT融合 |
| HART总线 | HART | 2kbps（模拟叠加） | 3000m | 过程控制、仪表通信 | 兼容4-20mA模拟信号，逐步向数字过渡 |
| FF总线 | Foundation Fieldbus | 25kbps | 1900m | 石油化工、电力 | 功能强大，支持本质安全，适合复杂控制 |

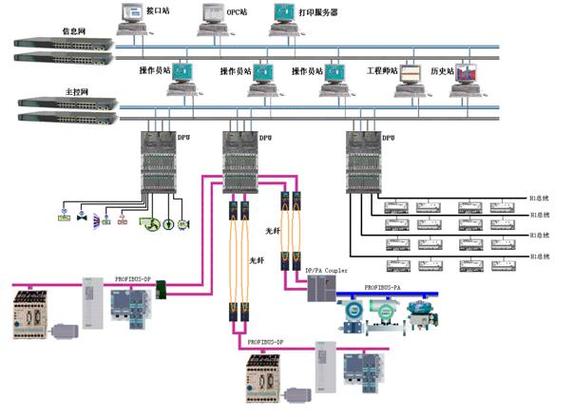

Profibus（Process Field Bus）
Profibus是最早的现场总线标准之一,分为DP（Decentralized Periphery）和PA（Process Automation）两种类型，Profibus-DP主要用于设备级的高速数据传输，响应时间短，适合PLC与执行器之间的通信；Profibus-PA则采用总线供电和本安设计，适用于过程控制领域，其技术成熟，全球应用广泛，但在高速以太网时代逐渐被Profinet等新技术补充。
CAN（Controller Area Network）
CAN总线最初由德国博世公司为汽车电子设计,后逐步应用于工业领域，其采用非破坏性总线仲裁机制，确保高优先级数据的优先传输，具有极强的抗干扰能力，DeviceNet和CANopen是CAN总线的典型协议，前者在北美广泛应用，后者在欧洲占据主导地位，适合中小型设备的互联。
工业以太网总线
随着工业4.0的推进，工业以太网总线成为发展热点，Profinet（西门子）、EtherNet/IP（罗克韦尔）、Modbus TCP/IP等协议基于标准以太网技术，传输速率高（可达1Gbps以上），支持与IT系统的无缝集成，Profinet支持IRT（实时）功能，可满足运动控制的高实时性要求；EtherNet/IP则通过CIP（Common Industrial Protocol）实现设备间的数据共享。
HART（Highway Addressable Remote Transducer）
HART总线是一种混合通信协议,在4-20mA模拟信号基础上叠加了数字信号，支持设备参数的远程配置和诊断，尽管其传输速率较低，但凭借对传统系统的兼容性，在仪表通信领域仍占有重要地位，并逐步向FF总线等全数字协议过渡。
FF（Foundation Fieldbus）
FF总线由现场总线基金会推出,专注于过程控制领域，支持功能块（Function Block）和设备描述（DD）技术，可实现复杂的控制逻辑，其低速总线（H1）支持本质安全，适用于易燃易爆环境；高速总线（HSE）则基于以太网，满足高速数据传输需求。
工业现场总线技术的应用与挑战
应用领域
- 制造业：在汽车、电子等行业，现场总线用于连接生产线上的机器人、数控机床、传感器等设备，实现柔性生产和实时监控。
- 过程工业：在石油、化工、电力等领域，现场总线通过分布式控制模式提高系统的可靠性和安全性，减少人工干预。
- 楼宇自动化：在智能建筑中，现场总线用于空调、照明、安防等系统的集成控制，实现节能和高效管理。
- 轨道交通：列车控制系统通过现场总线实现车厢间设备的通信，确保运行的安全性和稳定性。
面临的挑战
- 协议多样性：不同总线协议的并存导致系统互联复杂，需通过网关或协议转换器实现互通。
- 实时性与安全：在高速控制场景下，总线的实时性和抗干扰能力需进一步提升；工业以太网的网络安全问题日益突出。
- 成本与维护：尽管总线技术降低了布线成本，但协议配置和故障诊断仍需专业人员，维护难度较高。
- 技术迭代：随着5G、TSN（时间敏感网络）等新技术的出现，传统现场总线面临升级压力。
发展趋势
- 与工业互联网融合：现场总线将逐步与工业互联网平台结合，实现从设备层到云层的全链路数据集成。
- TSN技术的应用：时间敏感网络通过时间同步和优先级调度，为工业以太网提供确定性的实时通信能力。
- 无线总线技术：WirelessHART、ISA100等无线总线协议在移动设备和复杂布线环境中展现出优势。
- 智能化与边缘计算：现场总线设备将集成边缘计算能力，实现本地数据处理和智能决策，减少对中央控制系统的依赖。
相关问答FAQs
Q1: 工业现场总线与传统4-20mA模拟信号传输相比有哪些优势？
A1: 工业现场总线相比传统4-20mA模拟信号传输具有以下优势：
- 数字化传输：数字信号抗干扰能力强，数据精度更高，且支持双向通信，便于设备远程监控和诊断。
- 布线简化：多设备通过一根总线互联，减少大量电缆和接线端子，降低安装和维护成本。
- 信息丰富：总线可传输设备状态、故障诊断、参数配置等多元信息，而4-20mA仅传输单一过程变量。
- 灵活扩展：新增设备只需接入总线，无需重新布线，支持系统的模块化和扩展性。
- 分布式控制：通过总线实现设备间的直接通信，减少对中央控制器的依赖，提高系统响应速度。
Q2: 如何选择适合的工业现场总线协议？
A2: 选择工业现场总线协议需综合考虑以下因素：
- 应用场景：如制造业高速运动控制需选择Profinet或EtherNet/IP；过程控制可选择Profibus-PA或FF总线。
- 实时性要求：对于时间敏感的控制任务（如机器人控制），需选择支持IRT或TSN的工业以太网协议。
- 成本预算：CANopen等低成本协议适合中小型系统；而Profinet等高端协议投资较高，但性能更强。
- 兼容性与扩展性：优先选择开放性标准（如IEC 61158），确保不同厂商设备的互联，并为未来升级预留空间。
- 环境条件：在易燃易爆环境中，需选择支持本质安全的协议（如FF总线或Profibus-PA）。
