液晶屏电源板维修ppt是学习液晶屏电源板维修技术的重要资料，通过系统化的内容展示，帮助维修人员快速掌握故障诊断、维修方法和技巧，液晶屏电源板作为液晶显示器的核心供电单元，其性能直接影响显示效果和使用寿命，因此掌握电源板的维修技能对维修人员至关重要，本文将围绕液晶屏电源板维修的核心要点展开详细说明，包括电源板的基本结构、常见故障类型、维修流程、关键元器件检测方法及维修注意事项，并结合实际案例进行分析,同时提供相关FAQs解答。

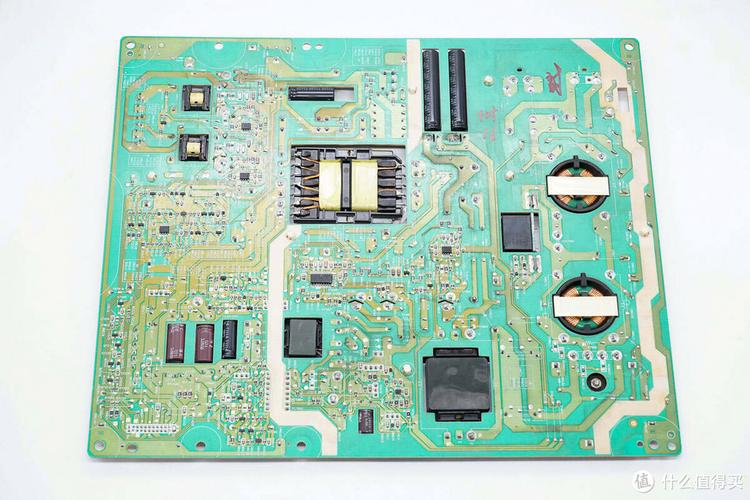

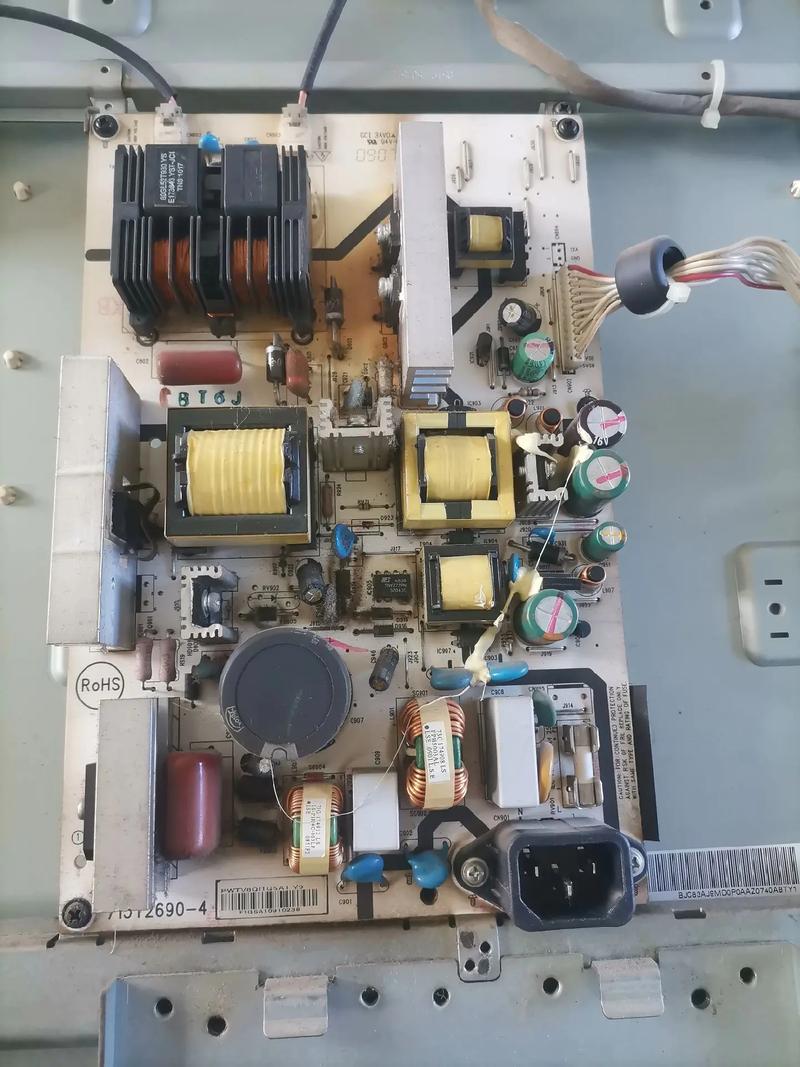

液晶屏电源板主要由输入滤波电路、整流滤波电路、PWM控制电路、开关变压器、次级输出电路及保护电路等部分组成，输入滤波电路用于滤除电网中的高频干扰，确保输入电压的稳定性；整流滤波电路将交流电转换为直流电，为主电路提供工作电压；PWM控制电路通过调节开关管的导通时间来稳定输出电压；开关变压器负责电压变换和能量传递；次级输出电路将变换后的电压转换为液晶屏各部分所需的工作电压；保护电路则在过压、过流、短路等异常情况下启动保护，避免元器件损坏,了解各部分的功能和相互关系是进行故障诊断的基础。
在维修过程中，常见的故障类型包括无输出电压、输出电压不稳定、输出电压过高或过低、电源板发出异常声响等，无输出电压通常由保险丝熔断、开关管击穿、PWM芯片损坏等引起；输出电压不稳定可能是滤波电容失效、稳压电路异常或负载短路导致；输出电压过高或过低则与反馈电路、采样电阻或PWM芯片工作异常有关，针对不同故障类型，需采用相应的检测方法，保险丝熔断需检查整流桥、开关管等元器件是否击穿；输出电压异常需重点检测反馈电路中的光耦、误差放大器及采样电阻等元件。
维修液晶屏电源板时，需遵循规范的流程以提高维修效率和安全性，进行外观检查，观察保险丝是否熔断、元器件有无烧毁、虚焊或鼓包等现象；测量输入电压是否正常，排除电网供电问题；检测PWM芯片的供电及输出信号，判断控制电路是否工作正常；检查开关变压器及次级输出电路的整流二极管、滤波电容等元器件；通过替换法或对比法确认故障元器件，在检测过程中，需使用万用表、示波器等工具，对关键测试点的电压、波形进行测量,结合电路原理图分析故障原因。
关键元器件的检测是维修的核心环节，以开关管为例，需用万用表二极管档检测其三个极间的阻值，判断是否击穿短路；整流桥需测量输入输出端的正反向电阻，确认是否开路或短路；滤波电容需检测其容量及漏电情况，避免因电容失效导致电压波动；PWM芯片则需测量其供电电压、基准电压及输出驱动信号，判断芯片是否损坏，光耦、误差放大器等反馈电路元器件也需重点检测，这些元件的异常会导致输出电压无法稳定，在维修时，需注意元器件的代换原则，如同型号、同参数的元器件可直接代换,不同型号代换时需确保电气性能兼容。
维修过程中需注意以下几点：一是断电操作，在检测前务必切断电源，避免触电或损坏元器件；二是静电防护，维修人员需佩戴防静电手环，避免静电敏感元器件被击穿；三是散热处理，开关管、整流桥等大功率元器件需加装散热片，确保工作时温度不超过允许范围；四是安全距离，维修后需检查高压部分与低压部分的绝缘距离，防止短路或打火；五是记录维修数据，对故障现象、检测过程及更换元器件进行详细记录,便于后续总结和参考。
实际案例中，某液晶屏电源板出现无输出电压故障，经检测发现保险丝熔断，进一步检测整流桥和开关管均击穿，更换保险丝、整流桥和开关管后，通电测试仍无输出，测量PWM芯片发现其供电端无电压，检查相关启动电阻发现阻值变大，导致芯片无法启动，更换启动电阻后，电源板恢复正常输出，此案例表明，维修时需全面检测电路,避免因单一故障引发连带损坏。
相关问答FAQs：
-
问：液晶屏电源板维修时如何判断PWM芯片是否损坏？
答：判断PWM芯片是否损坏需测量其关键引脚的电压和波形，首先检查芯片供电端电压是否正常（通常为12V-18V），若无电压需检查供电电路；然后测量基准电压端（通常为5V或2.5V），若基准电压异常，芯片可能损坏；最后用示波器检测输出驱动端是否有PWM波形，若无波形且外围电路正常，可判断芯片损坏，还可通过替换法,用同型号芯片代换后观察故障是否排除。
（图片来源网络，侵删） -
问：维修液晶屏电源板时如何避免二次故障？
答：避免二次故障需注意以下几点：一是更换元器件时选用质量可靠的配件，避免使用劣质元器件；二是焊接时确保焊点牢固，避免虚焊或短路，尤其对功率器件需注意散热；三是维修后需进行全面检测，包括输出电压、负载能力及保护电路功能；四是遵循“先软后硬”的维修原则，先检查软件设置或连接问题，再排查硬件故障；五是加强维修后的老化测试，让电源板在满载条件下运行一段时间,观察是否稳定工作。
