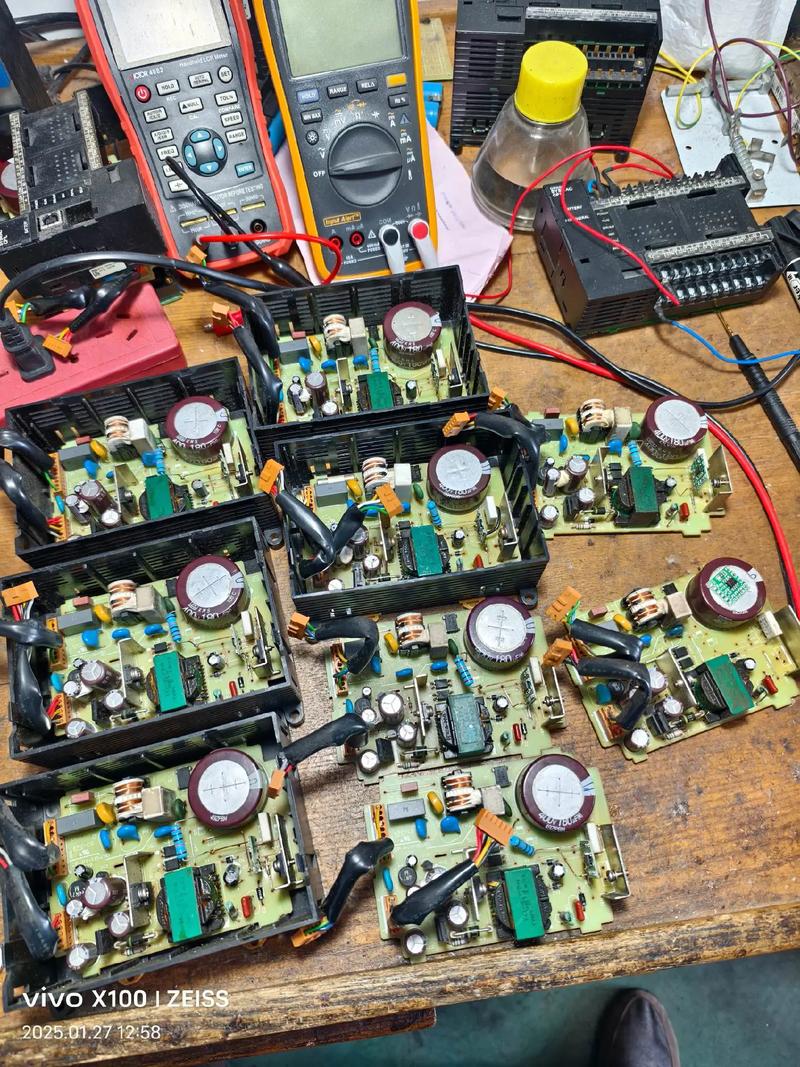

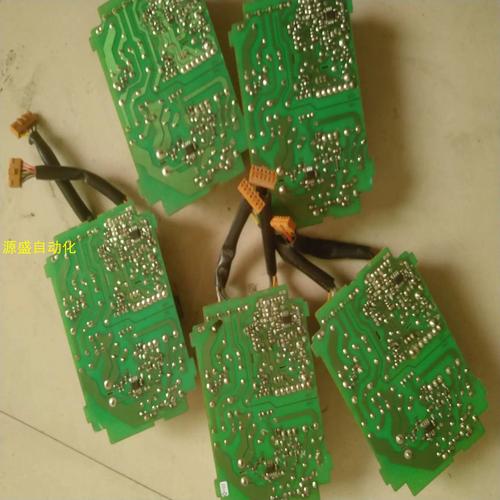

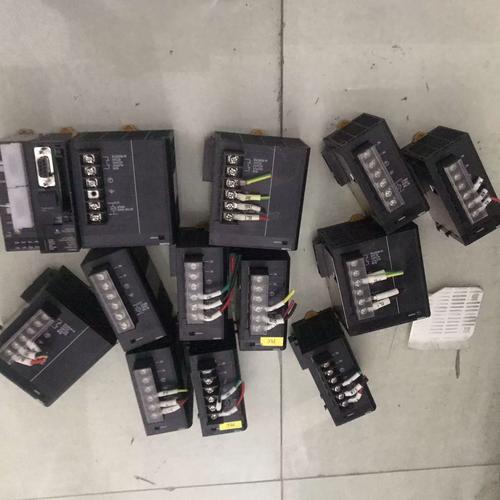

欧姆龙PLC电源板维修是一项需要专业知识和细致操作的技术工作，其核心在于通过系统性的故障排查与精准的元器件级修复，确保电源板能够稳定输出符合PLC系统要求的电压，欧姆龙PLC作为工业自动化领域的核心控制设备，其电源板的可靠性直接关系到整个系统的运行稳定性,因此掌握科学的维修方法至关重要。
维修工作开始前，需首先做好安全防护措施，包括切断电源并确认滤波电容已完全放电，避免因残余电荷导致触电或元器件二次损坏，准备好必要的工具，如万用表、示波器、电烙铁、吸锡器、焊锡丝、松香助焊剂及各类螺丝刀，并查阅电源板的型号与对应的技术文档，了解其额定输入电压、输出电压组别及最大电流等关键参数，对于无图纸的电源板，可通过观察PCB走线、元器件标识及测量关键测试点电压，逐步绘制出简化的功能原理图,为后续故障分析提供依据。
故障排查通常遵循“先外后内、先易后难”的原则，首先检查外部电源连接是否牢固，输入电压是否在额定范围内，排除因电源线接触不良或输入电压异常导致的故障，随后对电源板进行目视检查，观察是否有明显的元器件烧毁、炸裂、虚焊、漏液或PCB铜箔断裂等现象，重点检查保险管是否熔断，保险管熔断往往是电路中存在短路或过流的直接信号，此时不可盲目更换大容量保险管，而需进一步查找故障根源，若保险管完好，则可通电测量各输出端电压是否正常，若某路输出电压为零或偏低，则表明对应整流滤波、稳压或保护电路存在故障。
在具体电路分析中，欧姆龙PLC电源板多采用AC-DC开关电源架构，主要包括输入滤波、整流滤波、PWM控制、开关变压器、次级整流滤波及保护电路等部分，输入滤波电路通常由共模电感、X电容及Y电容组成，用于抑制电磁干扰，若共模电感开路或电容失效，可能导致电源抗干扰能力下降或输入电流异常，整流滤波电路由整流桥及大容量电解电容构成，常见故障为整流桥击穿短路或电解电容鼓包、失效，此时用万用表二极管档可检测整流桥的正反向特性，用电容档测量电容容量及漏电流，PWM控制电路是电源的核心，通常由UC384X系列或专用电源管理芯片构成，若芯片供电端电压异常、反馈端电压偏离基准或外部驱动电路元器件损坏，均会导致输出电压不稳或无输出，开关变压器作为能量传递元件，其初级绕组、次级绕组及辅助绕组可能因过流或绝缘老化而开路或短路，需用万用表电阻档或LCR电桥绕组测量，次级整流滤波电路由快恢复二极管或肖特基二极管及电解电容组成，二极管击穿或电容失效会导致输出电压纹波过大或无输出，过压、过流、过热保护电路的误动作也可能导致电源输出异常，需通过短接或断开保护电路的方法进行判断，但操作时需谨慎,避免扩大故障范围。
对于已确认故障的元器件，需选择同型号、同参数的优质元件进行更换，更换电解电容时，需注意其耐压值、容量及尺寸是否符合要求，正负极性不可接反；更换二极管或MOS管时，需检查其耐压值、电流参数是否匹配；对于集成电路，需确保焊接质量，避免虚焊或短路，必要时需添加散热片，更换元器件后，需对输出电压进行空载和带载测试，观察电压稳定性及纹波系数，确保修复后的电源板性能符合PLC系统要求，对于老旧电源板，建议对所有老化元器件进行预防性更换，如电解电容、风扇等,以提高电源板的长期可靠性。
维修完成后，需对电源板进行老化测试，即在额定输入电压下，让电源板连续工作2-4小时，监测其温升、输出电压稳定性及是否有异响，确保电源板在各种工况下均能稳定工作，对于维修后的电源板，建议记录故障现象、故障原因、更换元器件及测试数据，形成维修档案,为后续类似故障提供参考。
相关问答FAQs：
-
问：欧姆龙PLC电源板通电后无输出，保险管熔断，应如何排查？ 答：保险管熔断说明电路存在短路故障，首先用万用表电阻档测量输入端交流电源插头的两脚电阻，若阻值接近零，则表明输入滤波电路（如X电容、共模电感）或整流桥存在短路；若阻值正常，则需断开整流桥与滤波电容的连接，分别测量整流桥的正反向电阻及滤波电容的充放电情况，判断整流桥或电容是否击穿，若输入端无短路，则需检查开关管（如MOSFET）是否击穿，开关管击穿通常会导致驱动电路及PWM控制芯片损坏,需一并检查更换。
-
问：欧姆龙PLC电源板输出电压偏低且纹波较大，可能的原因有哪些？ 答：输出电压偏低且纹波较大，通常与整流滤波、稳压及负载电路有关，首先检查次级整流二极管是否正向压降过大或性能不良，导致整流效率下降；其次检查输出滤波电容是否失效（如容量减小、ESR增大），无法有效滤除纹波，可并联同容量电容进行测试，若次级电路正常，则需检查PWM控制芯片的反馈电路（如光耦、精密基准源TL431）是否工作正常，反馈电压异常会导致稳压系统调节失效，负载电流过大或局部短路也会导致输出电压降低，需断开负载后测量空载电压,判断故障源于电源板还是负载。
