开关电源的维修视频教程是电子维修领域非常重要的学习资源,尤其适合初学者和有一定基础的维修人员，这类教程通常通过视频形式直观展示故障分析、检测流程和维修方法，帮助学习者快速掌握开关电源的核心维修技能，以下将从维修流程、关键检测点、常见故障案例及学习建议等方面展开详细说明。

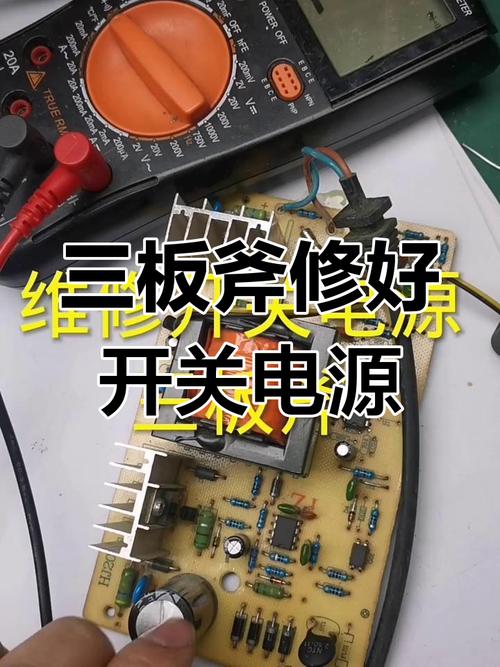

开关电源的维修流程通常遵循“安全第一、先观察、后检测、再维修”的原则，维修前必须确保电源已完全断电，并使用大功率电阻对滤波电容进行放电，避免电容残留电荷对人身和设备造成危害，观察电源外观是否有明显损坏，如烧焦、鼓包、元件破裂或虚焊等情况，这些直观现象往往能快速定位故障范围，通过万用表初步检测输入输出端口的短路情况，特别是整流桥、滤波电容、开关管等关键元件是否击穿短路，防止通电后扩大故障。

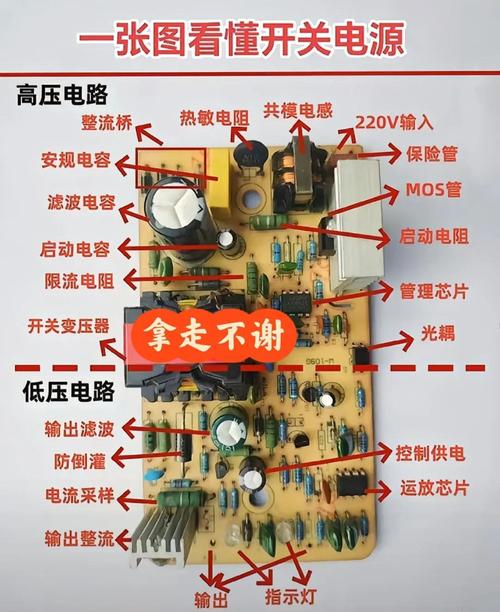

在检测环节,视频教程通常会重点讲解几个关键测试点的数据判断，交流输入端的保险管是否熔断，若熔断且发黑，通常说明后级存在严重短路，需重点检查整流桥、滤波电容和开关管；若保险管完好，则可能启动电路或反馈电路故障，直流输出端的电压异常是常见问题，需通过测量PWM控制器（如UC3842、TL494等）的供电电压、反馈电压和输出电压，判断故障是在主功率电路还是控制电路，以下表格列举了开关电源维修中常见元件的检测要点及可能故障现象：
| 检测元件 | 正常状态参数 | 常见故障现象 | 可能原因 |
|---|---|---|---|
| 保险管 | 通路电阻小于1Ω | 熔断或发黑 | 后级短路、输入电压异常 |
| 整流桥 | 正反向阻值差异明显 | 正反向阻值均小或短路 | 二极管击穿、电压浪涌损坏 |
| 滤波电容 | 容量接近标称值，ESR值小 | 鼓包、漏液或容量下降 | 电压过高、温度老化 |
| 开关管（MOSFET/IGBT） | 三极间阻值正常 | 击穿短路或开路 | 过压、过流驱动电路故障 |
| PWM控制器 | 供电电压稳定（如12-18V） | 无输出电压或驱动波形异常 | 反馈网络故障、外围元件损坏 |

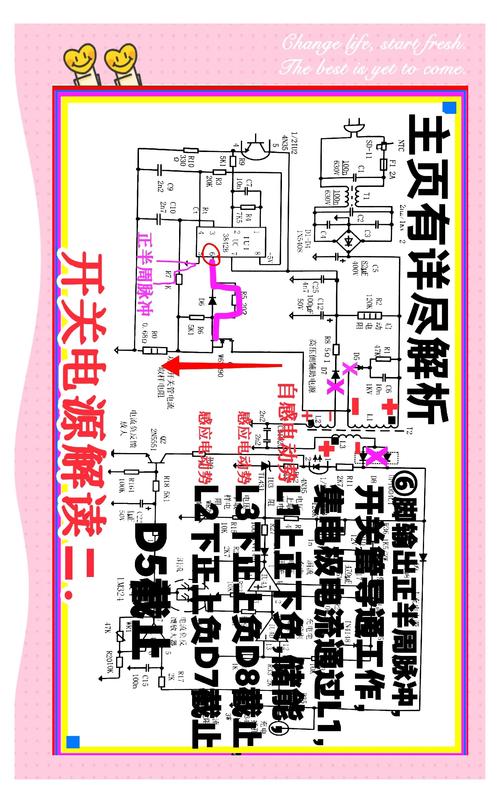

视频教程中还会通过具体案例演示维修过程,电源无输出+保险管熔断”的故障，需先拆下开关管测量是否击穿，若击穿则需进一步检查RCD吸收电路、稳压二极管是否损坏，以及PWM控制器是否因过流保护而锁定，对于“输出电压偏低”的故障，则需检测反馈电路的光耦、精密稳压源（如TL431）及取样电阻是否变质，同时检查负载是否存在过流情况。
学习开关电源维修视频教程时,建议初学者先掌握基础电路理论，理解开关电源的拓扑结构（如反激式、正激式、LLC谐振等），再结合视频中的实际操作逐步练习，注意安全防护，避免直接触碰高压部分，并学会使用示波器观察关键波形（如开关管驱动波形、PWM振荡波形），这对软故障的排查至关重要，建议选择包含故障分析、检测步骤、维修验证全流程的教程，并配合维修手册或电路图进行学习，以提高维修效率。
相关问答FAQs
Q1：开关电源通电后立即烧保险管，如何快速定位故障？
A：首先断电后用万用表二极管档检测整流桥四个二极管是否击穿，再测量开关管D-S极是否短路，若两者正常，则检查PFC电路（若有）或桥式堆前端的压敏电阻是否短路，若故障元件击穿，需更换同型号元件后进一步检查导致损坏的潜在原因，如RCD吸收电路失效或PWM控制器驱动异常。
Q2：维修时开关管反复击穿，可能是什么原因？
A：开关管反复击穿通常与驱动电路或保护电路故障有关，需检查PWM控制器的输出驱动波形是否正常（如占空比、上升沿时间），以及栅极电阻是否变值，确认RCD缓冲电路的电容、电阻是否损坏，尖峰吸收不良会导致开关管过压击穿，负载短路或反馈回路开路也可能引起开关管过流损坏，需逐一排查。
