核心概念：什么是IC与系统？
-
集成电路：将成千上万个（甚至数十亿个）微小的电子元器件，如晶体管、电阻、电容等，通过特定的工艺制造在一块小小的半导体（通常是硅）基片上，并按照电路要求互连起来，构成一个具有特定功能的微型电子器件或系统，我们常说的CPU、内存、GPU等都是IC。

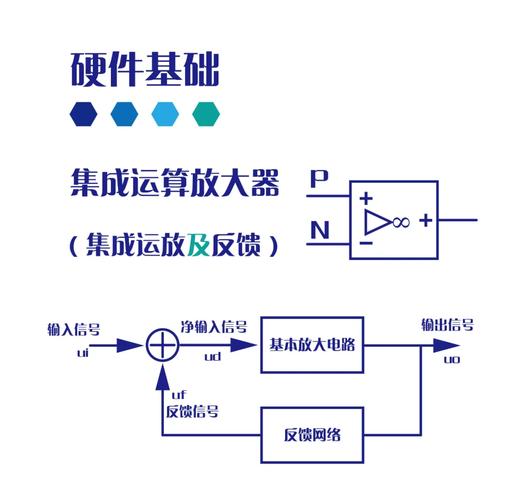

（图片来源网络，侵删） -
系统：“系统”通常指片上系统，它不再是单一功能的IC，而是将一个完整的电子系统集成到单一芯片上,一个典型的SoC包含：
- 处理器核心：如ARM Cortex-A系列（用于高性能计算）、Cortex-M系列（用于嵌入式控制）、RISC-V等。
- 内存：如SRAM、高速缓存。
- 专用硬件加速器：用于处理特定任务，如AI神经网络、图像/视频编解码、加密等,以提高效率和降低功耗。
- 外设接口：如USB、PCIe、DDR、I2C、SPI等,用于与外部设备通信。
- 模拟/混合信号模块：如ADC（模数转换器）、DAC（数模转换器）、PLL（锁相环）等。
一句话总结：IC是基础构件，而SoC是将这些构件集成起来，实现复杂功能的完整“系统-on-a-chip”。
设计流程：从想法到芯片的完整旅程
现代IC/SoC设计是一个极其复杂且成本高昂的过程，通常遵循以下主要步骤，也称为“前端设计”和“后端设计”。
前端设计
关注逻辑功能和行为,与具体工艺技术关系不大。

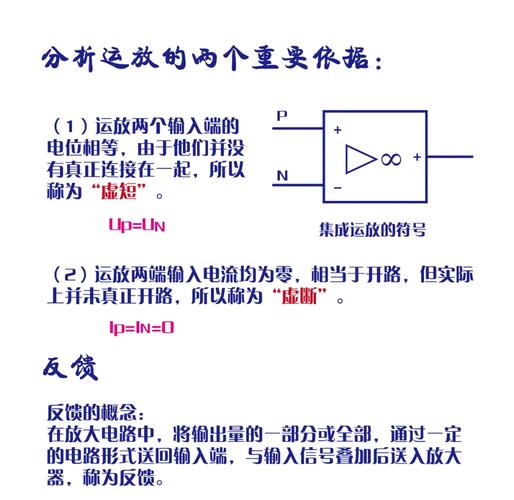

（图片来源网络，侵删）
- 规格定义：明确芯片的功能、性能、功耗、成本、目标市场等,这是整个设计的起点。
- 架构设计：根据规格，确定SoC的整体架构，选择什么处理器核、需要哪些加速器、如何划分硬件和软件、总线架构（如AMBA AXI）等，这一步决定了芯片的“灵魂”。
- 功能设计与验证：
- RTL设计：使用硬件描述语言（如Verilog或VHDL）将架构设计描述成可综合的寄存器传输级代码，这就像用“代码”来画电路的“蓝图”。
- 验证：这是整个流程中最耗时、最关键的一步（通常占60%-70%的工作量），目的是确保RTL代码的功能完全符合规格，方法包括：
- 仿真：使用工具（如VCS, Questa Simulator）在虚拟环境中运行测试用例,检查结果是否正确。
- 形式验证：通过数学方法证明两个设计（如RTL和门级网表）在功能上等价。
- UVM (Universal Verification Methodology)：一种标准化的验证方法学，用于构建可重用、可扩展的验证环境。
- 逻辑综合：使用EDA工具（如Synopsys Design Compiler），将RTL代码“翻译”成由标准逻辑门（与、或、非、触发器等）组成的门级网表，这个过程会根据时序、面积、功耗的约束进行优化。
后端设计
关注物理实现,将逻辑设计转化为可以在硅片上制造的实际电路。
- 物理设计：
- 布局：将数百万甚至数十亿个逻辑门和标准单元,在芯片的硅平面上进行合理摆放。
- 布线：根据布局，在各个门单元之间连接上金属导线,形成电路。
- 物理验证：确保物理设计满足制造和设计规则，包括：
- DRC (Design Rule Check)：检查设计是否符合代工厂的制造工艺要求。
- LVS (Layout Versus Schematic)：将物理版图反推出电路图，与前端提供的逻辑网表进行比较,确保功能一致。
- 签核：在最终确定版图前，对芯片的关键性能指标进行最终检查，包括静态时序分析、功耗分析等,确保芯片在目标频率下能正常工作。
- 流片：将最终验证通过的版图数据（通常是GDSII格式）交给晶圆代工厂（如台积电TSMC、三星Samsung）,开始进行实际的芯片制造。
关键技术：支撑设计的核心技术
- 硬件描述语言：Verilog和VHDL是IC设计的“编程语言”。
- EDA工具：电子设计自动化是IC设计的“操作系统”，Synopsys、Cadence、Siemens EDA（原Mentor Graphics）是三大巨头,提供从前端到后端的全套工具链。
- IP核：知识产权核，为了避免重复劳动，复杂的功能模块（如处理器核、USB控制器、DDR接口）通常以IP核的形式存在，可以直接购买或复用,SoC设计在很大程度上就是IP的集成。
- 低功耗设计：对于移动设备和物联网设备至关重要，技术包括时钟门控、电源门控、多电压域等。
- 可测试性设计：在芯片内部加入专门的测试电路（如扫描链、内建自测试BIST）,以便在制造完成后能有效测试芯片是否有缺陷。
- 先进封装技术：如2.5D/3D封装、Chiplet（芯粒）技术，它不再是把所有东西都做在一块大芯片上，而是将不同功能的 smaller chiplet封装在一起,实现更高的性能和更低的成本。
设计方法学：如何高效、可靠地完成设计
- 瀑布模型：传统的线性流程，一阶段完成后进入下一阶段,返工成本高。
- 敏捷设计：借鉴软件开发的敏捷思想，将大型项目分解为多个小迭代，每个迭代都能产出可验证的成果，快速反馈和调整,适用于复杂和不确定的项目。
- 高层次综合：使用C/C++/SystemC等高级语言进行算法描述，然后由HLS工具自动生成RTL代码，这大大提高了算法工程师和系统架构师的效率，缩短了验证周期,是当前的热点技术。
- Chiplet（芯粒）设计方法学：围绕芯粒的接口标准（如UCIe）、测试、封装和系统级验证形成的一整套设计理念和方法。
当前趋势与未来方向
- 摩尔定律的延续：随着传统晶体管尺寸逼近物理极限，摩尔定律正以“More Moore”（延续摩尔）和“More than Moore”（超越摩尔）两种方式演进。
- More Moore：继续缩小晶体管尺寸，如从7nm/5nm迈向3nm/2nm，并引入新的晶体管结构（如GAAFET）。
- More than Moore：通过3D集成、异构集成（Chiplet）等方式，在单一封装内集成不同工艺、不同功能的芯片,实现系统性能的突破。
- 人工智能与芯片的深度融合：
- AI for EDA：利用机器学习技术优化EDA工具，实现更智能的布局布线、更快的时序收敛、更高效的验证。
- EDA for AI：设计专门用于AI计算的芯片，如NPU（神经网络处理器）,以及支持大模型训练和推理的加速芯片。
- RISC-V的崛起：作为一种开源指令集架构，RISC-V正在挑战ARM的霸主地位，它为芯片设计者提供了前所未有的自由度和灵活性，在IoT、边缘计算等领域发展迅速。
- 面向未来的设计：对安全（硬件级安全、可信执行环境TEE）、可靠（抗辐射、容错计算）和隐私（数据加密、安全计算）的要求越来越高,这些已成为芯片设计的核心要素。
总结与职业发展
集成电路与系统设计技术是信息时代的“发动机”和“大脑”的设计学，它要求从业者既要有宏观的系统架构思维，又要有微观的电路实现能力，同时还要熟练掌握各种EDA工具和设计方法学，这是一个高投入、高技术门槛、高回报的黄金领域。
职业发展路径：
- 数字IC设计工程师：核心岗位，负责RTL设计、验证、综合等。
- 方向细分：验证工程师（需求量最大）、逻辑设计工程师、后端设计工程师、DFT工程师、后端物理验证工程师等。
- 模拟/混合信号IC设计工程师：负责设计PLL、ADC/DAC
