由于完整的官方PDF维修手册通常受版权保护,不会在网上随意流传，我将为您提供一份基于CM201型号通用维修逻辑和常见故障的综合性维修指南，这份指南包含了官方手册中最重要的技术信息、故障排查流程和维修要点，希望能帮助您解决问题。
（图片来源网络，侵删）
松下 CM201 除湿机维修指南
安全须知 - 维修前必读
在进行任何维修操作之前,请务必遵守以下安全规则，以防止触电或设备损坏：
- 断电操作：必须将除湿机从电源插座上拔下，并等待至少 5分钟，让内部电容完全放电。
- 防止静电：维修人员应佩戴防静电手环，或通过触摸接地的金属物体来释放自身静电，避免损坏电路板上的电子元件。
- 使用专业工具：请使用绝缘良好的专业工具进行操作。
- 更换原厂配件：维修时，务必使用松下原厂指定的配件，特别是压缩机、电容和电路板，非原厂配件可能导致性能下降、故障频发甚至安全事故。
- 遵守制冷剂操作规范：如果涉及制冷系统（如压缩机、冷凝器、蒸发器）的维修，必须由持有专业制冷操作证书的技术人员进行，并遵守相关环保法规。
故障诊断流程（从易到难）
当除湿机出现问题时,请按照以下步骤进行系统性的排查。
第一步：初步检查（用户可自行完成）
- 电源问题：
- 检查电源插座是否正常工作（可以用其他电器测试）。
- 检查电源线是否破损或插头是否松动。
- 检查家中的空气开关或保险丝是否跳闸。
- 设置问题：
- 确认机器已开启,并且功能设置（如湿度设定值、定时器）是否正确。
- 检查是否处于“连续除湿”或“智能除湿”模式。
- 环境问题：
- 环境温度过低：CM201的工作环境温度通常要求在 5°C以上，如果环境温度过低，可能会结霜，机器会自动进入化霜模式，此时压缩机不工作，是正常现象。
- 空气循环不畅：确保机器的进风口和出风口没有被衣物、窗帘等杂物堵塞，保持至少30厘米的畅通空间。
- 水箱问题：
- 检查水箱是否已满,水箱满时，机器会自动停机并亮起“水满”指示灯，请倒空水箱后重新启动。
- 检查水箱是否正确安装到位,安装不到位，水位开关无法复位，机器也会停止工作。
- 检查水箱底部的浮子开关是否能自由上下移动，没有被卡住。
第二步：内部组件检查（需专业人员或有经验者操作）
（图片来源网络，侵删）
如果初步检查后问题依旧,可能需要打开机器外壳进行检查。操作前务必断电并等待5分钟！
-
压缩机启动问题：
- 现象：机器有“嗡嗡”声但无法启动，或者几秒后自动停止。
- 可能原因：
- 启动电容故障：这是最常见的原因，电容失效会导致压缩机无法获得足够的启动电流。
- 过载保护器动作：压缩机过热或电流过大导致保护器跳闸。
- 压缩机本身故障：压缩机卡缸或线圈烧毁。
- 检查方法：
- 电容测试：使用万用表的电容档进行测量，或用电容表测试容量是否衰减、是否短路或断路，如果电容鼓包、漏液，可以直接判断为损坏。
- 过载保护器：用万用表电阻档测量其两端是否导通，如果不通，说明已损坏，需要更换。
- 压缩机：测量压缩机三个接线端子之间的阻值（U-V, V-W, W-U），阻值应基本相等且不为零，同时测量对地（机壳）的绝缘电阻，应为无穷大，如果阻值异常或对地短路，则压缩机损坏。
-
风扇电机问题：
- 现象：压缩机工作，但风扇不转。
- 可能原因：
- 风扇电机电容故障。
- 风扇电机线圈烧毁。
- 风扇扇叶被异物卡住。
- 检查方法：
- 手动拨动扇叶,看是否能自由转动。
- 测量风扇电机绕组的阻值,判断是否开路或短路。
- 检查风扇电机电容是否正常。
-

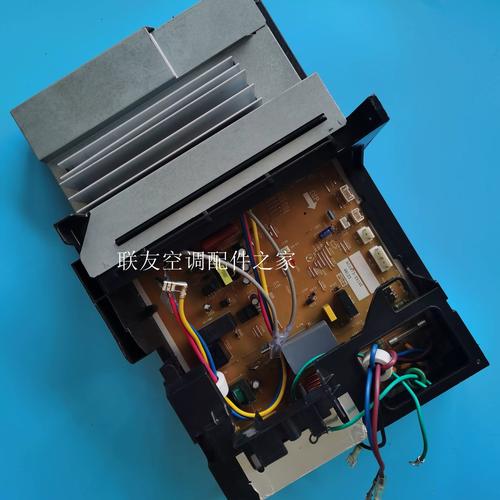

电路板问题：
（图片来源网络，侵删）- 现象：机器完全无反应，或部分功能紊乱。
- 可能原因：
- 电源板故障,无法提供稳定的电压。
- 主控板上的元件（如继电器、变压器、晶振、芯片）损坏。
- 线路板上有虚焊、短路或烧毁的痕迹。
- 检查方法：
- 目视检查：仔细观察电路板，寻找有无明显的烧黑、鼓包、电容漏液元件。
- 电压测量：在通电状态下（注意安全），测量关键测试点的电压是否正常（如变压器输出电压、CPU供电电压等）。
- 替换法：如果有备用好的同型号电路板，进行替换测试是最快的方法。
-
传感器问题：
- 现象：机器不启动、不停机或化霜不正常。
- 可能原因：
- 环境温度传感器：故障导致机器误判环境温度，无法进入正常工作状态。
- 蒸发器温度传感器（化霜传感器）：故障导致无法准确检测结霜情况，无法正常进行化霜程序。
- 检查方法：
用万用表测量传感器的阻值,并与手册中的“温度-阻值”对照表进行比对，如果阻值偏差过大，则传感器损坏。
常见故障与解决方案速查表
| 故障现象 | 可能原因 | 解决方案 |
|---|---|---|
| 整机不工作，指示灯不亮 | 电源问题 电源板故障 |
检查插座、电源线、保险丝。 更换电源板。 |
| 压缩机不启动，但风扇转 | 环境温度过低 水箱未装好 压缩机启动电容坏 压缩机过载保护器动作 主控板继电器故障 |
等待环境温度回升至5°C以上。 重新正确安装水箱。 更换启动电容。 找出过载原因（如散热不良）或更换保护器。 更换主控板或继电器。 |
| 压缩机“嗡”一声但启动失败 | 启动电容失效（最常见） 压缩机卡缸或烧毁 |
更换启动电容。 更换压缩机。 |
| 压缩机一直工作，不停机 | 湿度设定值过低 环境湿度传感器故障 水位开关故障（误判水箱未满） |
调高湿度设定值。 更换环境湿度传感器。 更换水位开关。 |
| 机器频繁启停 | 电压不稳 启动电容容量衰减 过载保护器性能不良 |
配置稳压器。 更换启动电容。 更换过载保护器。 |
| 出风量小或无风 | 空气滤网严重堵塞 风扇扇叶卡住异物 风扇电机或电容故障 |
清洁或更换空气滤网。 清除扇叶异物。 更换风扇电机或电容。 |
| 化霜功能异常 | 化霜传感器故障 主控板程序或元件故障 |
更换化霜传感器。 检查或更换主控板。 |
获取官方手册的途径
虽然网上很难直接下载到完整的PDF版维修手册,但您可以通过以下官方渠道尝试获取：
- 松下官方售后服务中心：
- 这是最可靠的途径,您可以拨打松下中国的官方客服热线（
400-810-0766）咨询，提供您的产品型号和购买信息，询问是否可以获取技术资料或安排维修。
- 这是最可靠的途径,您可以拨打松下中国的官方客服热线（
- 授权维修点：
联系您所在地区的松下授权维修服务点,他们通常持有内部的技术文档和维修指南。
- 专业维修论坛/社区：
在一些专业的家电维修论坛（如“家电维修论坛”等）中，有时会有维修同行分享相关型号的电路图和维修要点，您可以注册账号进行搜索和提问。
对于CM201这类小型除湿机，最常见的故障点集中在启动电容、水位开关和空气滤网，建议您从最简单的“初步检查”开始，逐步排查，如果涉及到电路板和压缩机等核心部件的维修，强烈建议寻求专业人员的帮助，以确保安全和维修质量。
