【2025终极指南】PLC控制技术大赛版：从核心原理到冠军维修实战，一篇搞定！**
引言：为什么“PLC控制技术大赛版”是维修工程师的“新蓝海”？
亲爱的同行、家电维修爱好者们，大家好！
在物联网与智能制造浪潮席卷全球的今天,你是否发现，传统的家电维修正在悄然变革？那些曾经“一招鲜吃遍天”的万用表、螺丝刀组合，在面对搭载了PLC（可编程逻辑控制器）的智能设备时，似乎显得力不从心。
尤其是当“PLC”与“大赛”这两个词结合时，它不再仅仅是工业自动化的专利，更成为衡量一个维修工程师技术高度、逻辑思维和解决问题能力的“试金石”，无论是学校的技能大赛、企业的技术比武，还是家电厂商的售后精英选拔，“PLC控制技术大赛版”都已成为核心考核项。
这篇文章,将是我作为一名资深维修专家和内容策划，为你带来的“保姆级”攻略，我们不谈空泛的理论，只聚焦实战，带你彻底搞懂PLC控制技术在大赛中的核心考点、必备技能以及高分维修策略，如果你渴望在比赛中脱颖而出，或在职业生涯中抢占技术高地，请坐稳，我们发车！
第一部分：深度解析——什么是“PLC控制技术大赛版”？

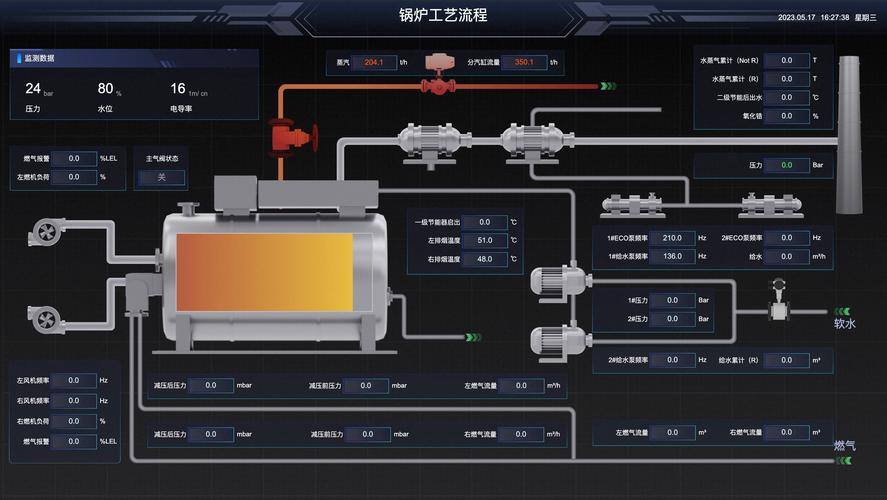

很多朋友一听到“PLC”，就想到复杂的工业流水线，大赛中的PLC控制技术，更像一个“微型化的智能控制系统”，它通常以一个具体的、贴近生活的应用场景为载体，考察选手的综合能力。
核心构成：大赛PLC系统的“铁三角”
一个典型的PLC大赛版系统,离不开这三个核心部分：
-
大脑：PLC主机
（图片来源网络，侵删）- 型号（如西门子S7-200 SMART/1200、三菱FX3U）、I/O点数、输入/输出模块。
- 维修视角： 这是系统的核心，你需要像熟悉自己的掌纹一样熟悉它的指示灯（电源、运行、错误、通讯），了解如何通过指示灯状态初步判断PLC是否“健康”。
PWR灯亮而RUN灯不亮，往往意味着程序未启动或存在硬件故障。
-
感官与四肢：传感器与执行器
- 传感器（输入信号）： 接近开关、光电开关、温度传感器、压力传感器、按钮、急停开关等，它们是PLC的“眼睛”和“耳朵”，负责采集外部世界的信号。
- 执行器（输出信号）： 电磁阀、接触器、电机、指示灯、蜂鸣器、电磁铁等，它们是PLC的“手”和“脚”，负责执行指令，改变物理世界。
- 维修视角： 80%的PLC系统故障，都发生在这个环节！ 维修的重点就是排查信号通路是否通畅，按下启动按钮，PLC输入点X0的指示灯不亮，问题可能在按钮本身、接线或PLC输入模块。
-
神经网络：接线与电路图
- I/O分配表、电气原理图、接线图。
- 维修视角： 这是连接一切的桥梁，大赛中，接线错误是常见的“低级失误”，作为维修专家，我强烈建议：拿到题目，第一件事不是急着编程，而是花10分钟彻底吃透I/O分配表和电气原理图，这能让你在后续的故障排查中，像导航一样精准定位问题。
大赛核心考点：它到底在考什么？
PLC大赛版绝非简单的“接线和编程”，它是一个综合能力的“熔炉”：
- 逻辑思维与编程能力： 能否根据控制要求，编写出高效、稳定、易读的梯形图或SCL语句？
- 硬件接线与电路识图能力： 能否在规定时间内，正确、规范地完成所有硬件连接？
- 故障诊断与排除能力： 这是维修专家的灵魂所在！系统出现故障时，能否沉着冷静，运用科学的排查方法（如分段法、替换法、强制法）快速定位并解决问题？
- 工艺规范与安全意识： 接线是否美观牢固？是否遵循“先断电，后操作”的安全准则？这些细节是评委打分的重要依据。
第二部分：冠军维修实战——三步排查法，让你成为赛场“神探”
作为维修专家,我深知“授人以鱼不如授人以渔”，面对一个“罢工”的PLC系统，盲目地拆线和改程序是大忌，下面，我为你分享屡试不爽的“三步冠军维修法”。
第一步：望闻问切——系统“体检”，初步诊断
在通电之前,先做一个全面的“望闻问切”。
-
望（观察）：
- 看外部： 设备有无明显损坏、烧焦痕迹？接线端子有无松动、脱落？保险丝是否熔断？
- 看PLC： PLC主机上的所有指示灯状态如何？
PWR（电源）、RUN（运行）、ERROR（错误）、BF（总线故障）、COM（通讯）等灯的含义必须了然于胸。ERROR灯常亮，通常意味着PLC硬件故障或程序存在致命错误。 - 看图纸： 再次对照I/O分配表和电气原理图，在脑中构建信号流。
-
闻（嗅觉）：
通电后,仔细闻有无烧焦、异味，这是发现元件烧毁最直接的方法。
-
问（沟通）：
如果是已知故障,向裁判或“用户”了解故障现象发生的具体过程。“是在按下哪个按钮后出现的？”“故障发生前，设备正在执行哪个动作？”这些信息是宝贵的线索。
第二步：由简到繁——分段测试，精准定位
这是排查的核心环节,我们将系统分成三个部分，逐一测试。
-
测试PLC本身：
- 方法： 将PLC置于“STOP”模式，使用万用表或编程软件的“强制I/O”功能，手动操作一个输入点（如强制X0为ON）。
- 观察： 对应的输入点指示灯是否亮起？如果能正常响应，说明PLC的输入模块和基本工作正常，同样，可以强制一个输出点（如强制Y0为ON），看对应的执行器（如指示灯）是否动作。
- 目的： 确认PLC“大脑”本身是否正常工作。
-
测试输入信号通路：
- 方法： 从传感器/按钮开始，逐段向PLC输入点测量信号。
- 操作：
- 按下按钮,用万用表电压档测量按钮两端是否有24V（或PLC供电电压）电压通过。
- 如果按钮正常,再测量PLC对应输入点的COM端子和输入端子之间是否有电压变化。
- 目的： 定位是传感器/按钮坏了，还是接线断了，或是PLC输入模块损坏了。
-
测试输出信号通路：
- 方法： 在确认PLC程序正确输出信号的前提下，从PLC输出点开始，逐段向执行器测量信号。
- 操作：
- 强制PLC输出点Y0为ON,用万用表电压档测量Y0和对应的COM端子之间是否有电压输出。
- 如果有电压,但执行器不动作，说明问题在执行器本身或执行器到PLC的这段线路上。
- 目的： 定位是PLC输出模块坏了，还是执行器故障，或是中间的接线问题。
第三步：终极手段——编程监控，逻辑验证
如果硬件排查后仍未找到问题,病根”很可能在软件层面。

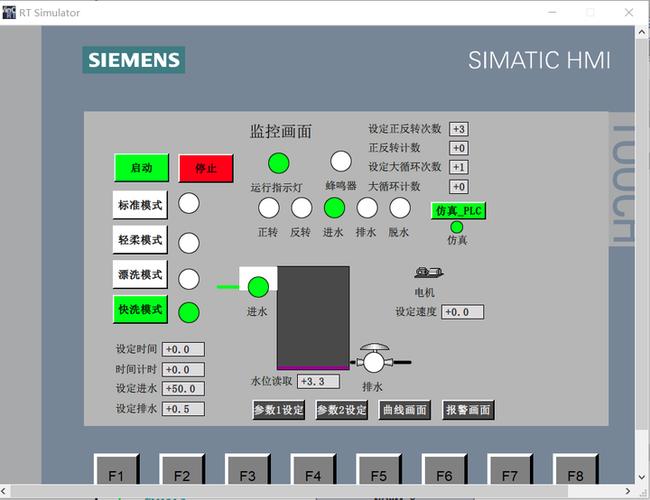

- 连接编程软件： 将电脑连接到PLC，进入在线监控模式。
- 监控程序运行：
- 观察信号流： 按下启动按钮，观察软件中对应的输入点X0是否变为蓝色（ON状态），沿着程序的逻辑，一步步看哪个“触点”接通了，哪个“线圈”被“ energized”（点亮）。
- 定位逻辑错误： 如果X0状态正确，但后续的某个“定时器”或“计数器”没有按预期工作，或者某个“中间继电器”没有被置位，那么问题就出在这一段程序逻辑上。
- 实战技巧： 大赛中常见的逻辑陷阱包括：自锁电路接触不良、互锁逻辑冲突、定时器/计数器参数设置错误、顺序控制流程错乱等。
第三部分：备赛锦囊——如何从“维修员”蜕变为“冠军选手”？
技术是基础,策略是关键。
- 吃透一个平台，而非贪多求全： 不要今天学西门子，明天学三菱，选择大赛指定或行业主流的一种PLC（如西门子S7-200 SMART），把它研究透，编程软件、指令集、调试方法都烂熟于心。
- 精通I/O分配表： 把I/O分配表背下来！在比赛中，它能让你快速建立“外部元件-PLC地址-程序变量”的对应关系，极大提升编程和排故速度。
- 模拟故障训练： 自己动手，在正常的电路上人为设置一些常见故障（如断一根线、松动一个端子、写一段有逻辑错误的程序），然后尝试用“三步法”去排查，这是提升排故能力的最佳途径。
- 速度与规范并重： 平时训练就要掐表，模拟比赛压力，时刻提醒自己接线要横平竖直，线号要清晰，工艺要美观，细节决定成败！
- 心态决定一切： 遇到故障不要慌，把它当成一个有趣的解谜游戏，深呼吸，按照“三步法”系统性地分析，你一定能找到答案。
PLC是工具，维修思维才是你的“超能力”
“PLC控制技术大赛版”不仅仅是一场比赛，更是一次技术能力的全面淬炼，它要求我们既要有“庖丁解牛”般的硬件排故能力，也要有“运筹帷幄”般的软件编程智慧。
PLC只是一个强大的工具,真正让你在赛场上脱颖而出、在职业生涯中游刃有余的，是你那套基于逻辑、系统化、条理清晰的维修思维。
希望这篇从专家视角出发的攻略,能为你点亮一盏明灯，拿起你的工具，连接你的PLC，去征服那些挑战吧！祝你在未来的赛场上，披荆斩棘，勇夺桂冠！
【互动话题】 你在PLC维修或大赛中，遇到过最棘手的故障是什么？你是如何解决的？欢迎在评论区留言分享，我们一起交流进步！
