这是一个非常经典且重要的领域,因为它完美地结合了DSP的硬件优势和图像处理的计算密集型需求。

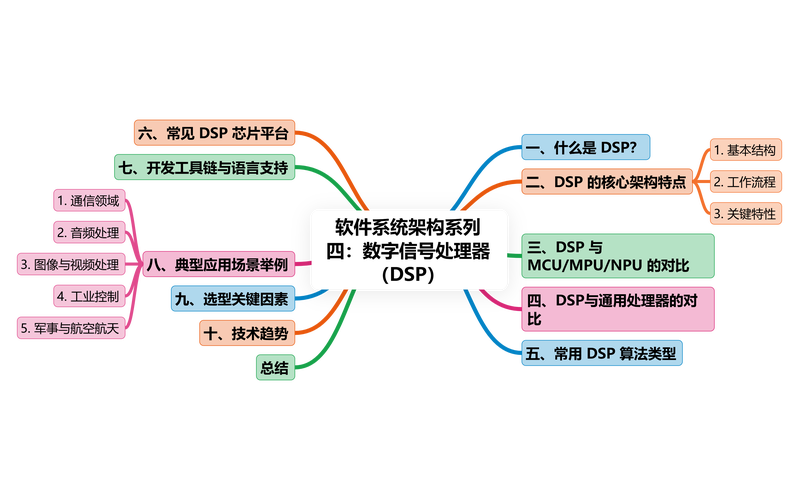

（图片来源网络，侵删）
为什么DSP特别适合图像处理？
要理解这一点,首先要明白DSP的核心特点和图像处理的本质需求。
图像处理的计算特性
一张分辨率为1920x1080的图像，就包含了超过200万个像素点，对于每个像素，我们可能需要进行多次、复杂的数学运算（在滤波算法中，一个像素的输出可能需要与其周围8个像素进行加权求和），如果视频是每秒30帧，那么每秒钟需要进行超过60亿次（200万 * 30）的像素级运算，这被称为 “数据密集型” 和 “计算密集型” 任务。
DSP的核心优势
DSP是为高速、实时数字信号处理而生的专用微处理器,其架构恰好能完美匹配图像处理的上述需求：
- 哈佛架构：DSP拥有独立的程序总线和数据总线，CPU可以同时从内存中读取指令和下一条指令需要的数据，这对于需要反复读取像素数据、查表（如查找LUT）和存储处理结果的图像处理流程来说,效率极高。
- 单周期乘累加：这是DSP的“灵魂”操作，一条指令
A = A + (B * C)可以在一个时钟周期内完成，图像处理中的卷积、滤波、FFT等核心算法，本质上就是大量的乘法和加法运算,MAC指令使得这些算法的执行速度比通用CPU快几个数量级。 - 零开销循环：执行一个循环（对图像的每一行进行同样的滤波操作）时，DSP不需要像通用CPU那样每次都更新循环计数器、判断循环条件，这些开销都是“零”的,这对于处理图像中大量重复性的像素操作至关重要。
- 并行处理能力：许多DSP（尤其是TI的C6000系列）拥有多个功能单元（如多个ALU和乘法器），可以在一个时钟周期内并行执行多条指令,进一步榨干硬件性能。
- 优化的外设：现代高性能DSP集成了专门用于图像处理的外设，如：
- 视频前端：支持多种视频输入格式（如BT.656/1120），自动进行数据格式转换、同步信号提取,大大简化了软件设计。
- 高速DMA（直接内存访问）：可以将数据从外部存储器（如DDR SDRAM）搬运到内部高速存储器（L1/L2 Cache），或在不同存储区间搬运，而完全不占用CPU资源，这对于实现“双缓冲”或“三缓冲”视频处理流水线至关重要,确保视频流不中断。
- 硬件加速器：一些高端DSP还集成了专门用于JPEG/MJPEG编解码、H.264/H.265视频编码、颜色空间转换等功能的硬件模块,进一步解放CPU。
一句话总结： 图像处理需要“又快又重复地做数学题”，而DSP的“哈佛架构 + 单周期MAC + 零开销循环”正是为了解这类题而生的“超级计算器”。
（图片来源网络，侵删）
DSP在图像处理中的典型应用领域
凭借其高性能和实时性,DSP在图像处理领域扮演着关键角色。
视频监控
这是DSP最经典的应用之一，在摄像头、网络摄像机、硬盘录像机中,DSP负责：
- ISP（图像信号处理）：这是前端处理的核心，包括：
- 白平衡：校正色偏,还原真实色彩。
- 颜色校正/转换：将RAW数据转换成标准的YUV或RGB格式。
- 降噪：去除图像中的随机噪声,提升画质。
- 边缘增强：让图像轮廓更清晰。
- 伽马校正：调整图像亮度,使其更符合人眼感知。
- 视频编码：将处理后的图像压缩成H.264/H.265等标准格式,以节省存储和带宽。
- 智能分析：在视频流中实时进行目标检测（如人、车）、行为分析（如越界、徘徊）、人脸识别等。
机器视觉与工业检测
在自动化生产线上,DSP驱动的视觉系统用于：
- 缺陷检测：快速检测产品表面的划痕、裂纹、污渍等。
- 尺寸测量：精确测量零件的尺寸和位置。
- 条码/二维码识别：高速读取产品信息。
- 机器人引导：引导机械臂抓取和放置工件。
医疗影像
在便携式或嵌入式医疗设备中,DSP用于：

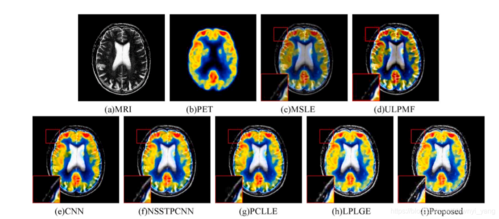

（图片来源网络，侵删）
- 超声成像：对回波信号进行实时处理,形成B超图像。
- 内窥镜：对摄像头捕捉到的图像进行增强和降噪,方便医生观察。
- 生命体征监测：如通过摄像头分析血氧饱和度或心率。
汽车电子
在高级驾驶辅助系统和未来的自动驾驶中，DSP是处理摄像头数据的“大脑”：
- 车道偏离预警：识别车道线。
- 前方碰撞预警：检测与前车的距离。
- 交通标志识别：识别限速、停止等标志。
- 环视系统：将多个摄像头图像拼接成360度鸟瞰图。
消费电子
- 数码相机/手机：ISP功能与监控类似,用于实时预览和拍照优化。
- 无人机：实现图像稳定、目标跟踪等功能。
基于DSP的图像处理开发流程
- 算法设计：在MATLAB、Python或C++中实现图像处理算法（如高斯滤波、Canny边缘检测）。
- 算法仿真与验证：使用标准测试图像验证算法的正确性和效果。
- 代码移植与优化：
- C/C++语言实现：将算法用C/C++语言重写,使其易于跨平台移植。
- DSP汇编优化：对于性能瓶颈部分（如核心循环），使用DSP的汇编语言进行重写，这能最大限度地利用硬件资源（如并行ALU），发挥最大性能,这是DSP开发中最具挑战性也最关键的一步。
- 使用DSP库：利用芯片厂商（如TI、ADI）提供的图像处理库 或 IMGLIB，这些库中的函数（如滤波、形态学操作、FFT）都是经过高度优化的汇编实现，可以直接调用,极大提高开发效率。
- 系统集成：将优化好的算法代码与硬件驱动（如视频输入/输出、DMA配置）结合起来,形成一个完整的嵌入式应用。
- 调试与部署：在DSP开发板或目标硬件上进行调试,最终烧录到产品中。
主流DSP厂商及产品
- 德州仪器：市场绝对的领导者，其 C6000系列（如TMS320C64x, C66x, C67x）是高性能图像处理的标杆，最新的 Jacinto™ 系列 专为汽车电子和数字信息娱乐设计，集成了强大的AI加速器。OMAP™ 系列 则面向移动设备。
- 亚德诺半导体：在高性能和低功耗领域有很强的竞争力，其 SHARC® 和 Blackfin® 系列DSP也广泛应用于音频、图像和工业控制领域。
- 恩智浦：其 i.MX 系列应用处理器虽然基于ARM核，但集成了强大的图像信号处理器，本质上也是DSP理念的产品,广泛用于车载和工业领域。
DSP vs. GPU vs. FPGA vs. CPU
| 处理器 | 核心优势 | 图像处理适用场景 | 缺点 |
|---|---|---|---|
| DSP | 低延迟、实时性、高能效比、确定性 | 嵌入式、便携式、成本敏感的实时视频处理（如监控、ADAS辅助） | 并行计算能力不如GPU，灵活性不如FPGA |
| GPU | 大规模并行计算能力 | 离线或非实时的大规模图像/视频处理、深度学习训练/推理（如云端服务器、数据中心） | 功耗高，延迟不确定，编程复杂（CUDA/OpenCL） |
| FPGA | 极致并行、硬件可重构、低延迟 | 超高速、定制化的图像处理流水线（如高端医疗成像、雷达信号处理） | 开发周期长，成本高，需要硬件描述语言知识 |
| CPU | 通用性强、易于编程 | 非实时、对性能要求不高的图像处理任务（如PC上的Photoshop） | 实时性差，能效比低，不适合计算密集型算法 |
DSP在图像处理技术中，尤其是在 “嵌入式” 和 “实时” 这两个关键词定义的领域，依然占据着不可替代的重要地位。
随着技术的发展,界限变得模糊：
- SoC（片上系统） 的兴起，如TI的Jacinto系列或高通的Snapdragon，将CPU、GPU、DSP和AI加速器集成在一块芯片上,以应对日益复杂的智能视觉处理需求。
- AI的融入：现代DSP也在不断增强其AI推理能力,使其能够胜任更高级的视觉任务。
尽管GPU在AI时代光芒万丈，但对于功耗、成本和实时性有严格要求的设备，DSP依然是构建高效、可靠视觉系统的基石。
