DA34M80 电源板简介
在开始维修前,先简单了解一下它的工作原理和关键部分：

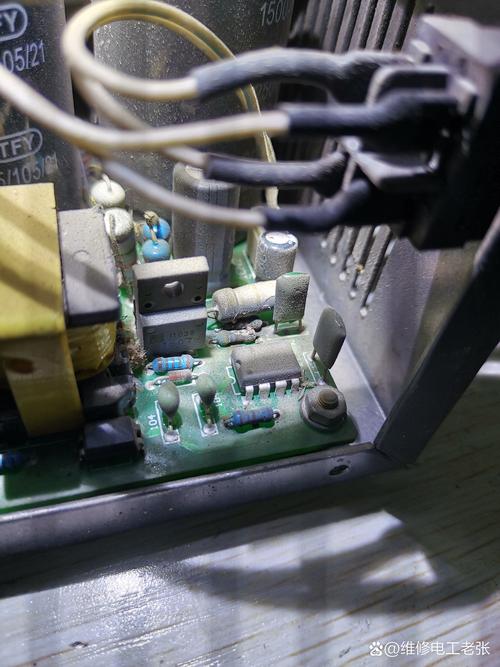

（图片来源网络，侵删）
- 主控芯片: 通常使用 NCP1397 或 NCP1377 系列的 PWM 控制芯片，这是整个电源的“大脑”，负责驱动开关管，控制输出电压的稳定。
- 功率开关管: 通常是一个MOS管，型号可能是 K2645 或 K2744 等，它工作在高频开关状态，将市电整流后的高压斩波成高频脉冲，再通过变压器变压。
- 副边输出电路: 包含整流二极管（如肖特基二极管）、滤波电容、稳压电路（如 TL431、光耦 PC817）等，负责将变压器次级感应的低压脉冲整流滤波成稳定的直流电压供给电视主板。
- 保护电路: 包括过压保护、过流保护、欠压保护等，通常由稳压取样电路和主控芯片内部电路共同完成。
最常见的通病与故障现象
DA34M80 的故障主要集中在以下几个部分，按发生频率排序：
主滤波电容鼓包或失效
这是所有开关电源的“头号杀手”，也是 DA34M80 最常见的故障。
- 故障现象:
- 无任何反应: 电视插电后，待机指示灯不亮，电源板无任何输出电压。
- “吱吱”叫声: 有时电源板会发出有节奏的“吱吱”声，这通常是电源因负载过重或自身故障进入保护状态，开关管在尝试启动又停止。
- 输出电压不稳: 电压时有时无，或者严重偏低。
- 故障原因:
- 自然老化: 电解电容的寿命有限，长时间高温工作后电解液干涸，导致容量下降、ESR增大。
- 质量问题: 电源板上的主滤波电容通常是成本控制的重点，部分批次的产品电容质量不佳。
- 维修方法:
- 断电并放电: 将电源板从电视上取下，断开所有连接，用万用表表笔短接主滤波电容（通常是两个大的圆柱形电容）的两个引脚进行放电。
- 观察外观: 仔细观察电容顶部是否有鼓包、漏液或顶部防爆阀凸起的现象，这是最直观的判断方法。
- 测量: 即使外观看不出问题，也应该拆下电容用数字万用表的电容档测量其容量，并与标称值对比（如 100μF/400V），如果容量下降超过20%，或者ESR（等效串联电阻）值过大，就必须更换。
- 更换: 强烈建议成对更换，即两个主滤波电容一起换掉，这样可以保证两个电容的参数一致，避免新的电容因老化程度不同而再次损坏，选择耐压值相同（如400V）、容量相同或略大、品牌口碑好的电容（如红宝石、尼吉康、万裕等）。
副边肖特基整流二极管击穿短路
这是第二高频的故障点。
- 故障现象:
- 主保险丝熔断: 打开电源板外壳，会看到交流输入端的保险丝已经烧断。
- 输出电压为0: 待机电压（通常是5VSB）和主电压（如24V、12V）都为0。
- MOS管可能连带损坏: 由于副边短路，导致原边电流激增，很可能烧毁功率MOS管。
- 故障原因:
- 负载问题: 电视主板上的某个芯片或电路发生短路，导致流过整流二极管的电流过大而击穿。
- 二极管自身质量问题: 肖特基二极管在高温下工作，其反向耐压和电流余量不足时容易损坏。
- 维修方法:
- 断电并放电: 同上。
- 检查保险丝: 如果保险丝熔断，说明电路存在严重短路。
- 排查短路点: 使用万用表的二极管档或电阻档，在路测量副边的几个整流二极管（通常是3-5个，对应不同的输出电压，如24V、12V、5V等）。
- 测量二极管: 正常情况下，二极管正向有压降（约0.2V-0.5V），反向应无穷大，如果测量到正反向电阻都很小或为0，说明该二极管已击穿。
- 更换: 更换同型号、同参数的肖特基二极管。注意检查功率MOS管是否也已击穿，如果MOS管也坏了，必须一同更换，否则新换的二极管会再次被烧毁。
功率MOS管击穿短路
MOS管是电源的“心脏”，也是最容易被连带损坏的部件。

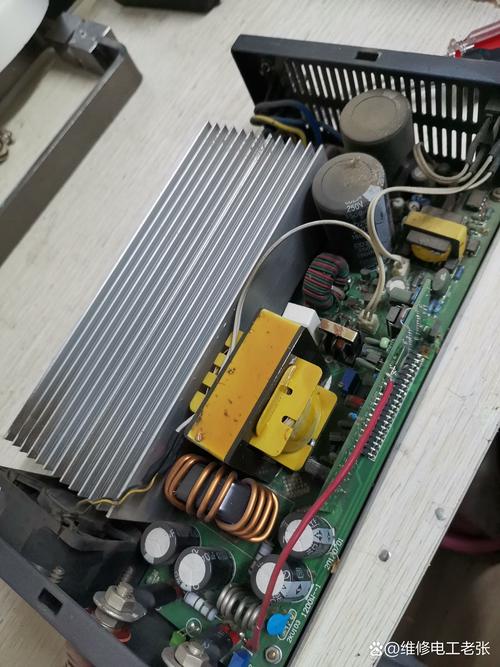

（图片来源网络，侵删）
- 故障现象:
- 主保险丝熔断: 和二极管击穿的现象一样。
- 测量D-S极电阻为0: 用万用表电阻档测量MOS管的漏极和源极之间的电阻，如果接近0欧姆，则已击穿。
- 故障原因:
- 驱动电路问题: 主控芯片（NCP1397）或其外围驱动电路故障，导致MOS管工作在非开关状态，因过流而烧毁。
- 负载短路: 副边电路（如二极管、电容）短路，导致原边电流剧增，烧毁MOS管。
- 电网电压浪涌: 雷雨天气或电网不稳导致的瞬间高压。
- 维修方法:
- 断电并放电。
- 测量MOS管: 确认MOS管是否击穿。
- 更换MOS管: 更换同型号的MOS管（如K2645、K2744）。
- 排查根本原因: 更换后不要急于上电！ 必须找到导致MOS管损坏的根本原因。
- 检查副边整流二极管是否短路。
- 检查主控芯片NCP1397及其外围启动电阻、反馈电阻等是否正常。
- 检查稳压反馈电路（光耦PC817、TL431）是否正常。
稳压反馈电路故障
稳压电路负责稳定输出电压,如果它出问题，输出电压会异常高或异常低，从而触发保护。
- 故障现象:
- 输出电压过高: 可能导致电视主板被烧毁，甚至引发更严重的电源板故障。
- 输出电压过低或为0: 电源进入保护状态。
- 输出电压不稳: 电压跳动。
- 故障原因:
- 光耦PC817老化或损坏: 导致反馈信号中断或错误。
- 精密稳压源TL431损坏: 提供基准电压的芯片失效。
- 取样电阻变值: 连接在输出端和TL431之间的分压电阻阻值发生变化。
- 维修方法:
- 测量关键元件:
- TL431: 测量其参考端、阴极、阳极之间的电压是否符合其工作逻辑（正常工作时，R端有约2.5V的基准电压）。
- 光耦PC817: 测量其内部发光二极管和光敏三极管是否正常，可以用万用表表笔给发光二极管加正向电压（模拟），然后测量光敏三极管的C-E极电阻是否变化。
- 检查取样电阻: 检查连接在输出电压端到TL431 R端的那几个分压电阻（通常是几个高阻值电阻串联）的阻值是否准确。
- 更换: 找出损坏的元件，进行更换。
- 测量关键元件:
DA34M80 电源板维修流程（推荐步骤）
遵循科学的维修流程,可以大大提高效率，避免二次损坏。
- 外观检查: 打开电源板外壳，观察是否有明显烧黑的元件、鼓包的电容、裂开的PCB板。
- 测量保险丝:
- 保险丝完好: 故障通常在副边或稳压反馈电路，可以尝试测待机电压（5VSB）

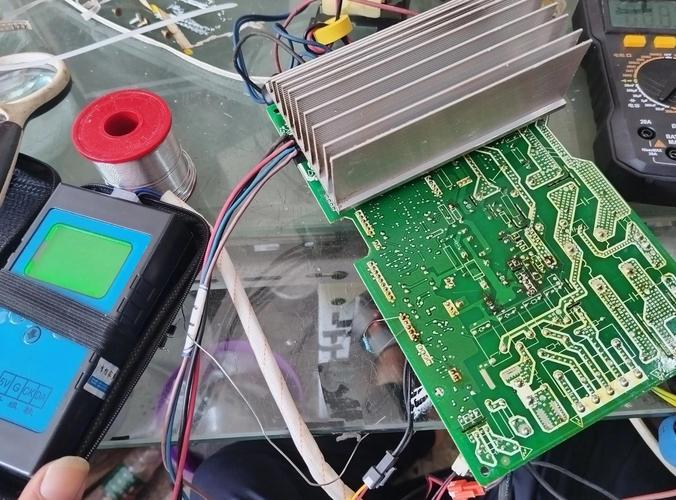

（图片来源网络，侵删）
