开关变频器维修视频教程是电子工程领域内针对工业自动化设备故障诊断与修复的专业学习资源，通过系统化的视频演示，帮助维修人员掌握变频器的工作原理、常见故障排查方法及实际操作技巧，这类教程通常以理论结合实践的方式展开，涵盖从基础元件识别到复杂电路分析的全方位内容，适合初学者入门进阶，也能为有经验的工程师提供技术参考，以下从核心内容模块、学习路径规划、实操要点及注意事项等方面进行详细阐述。
模块

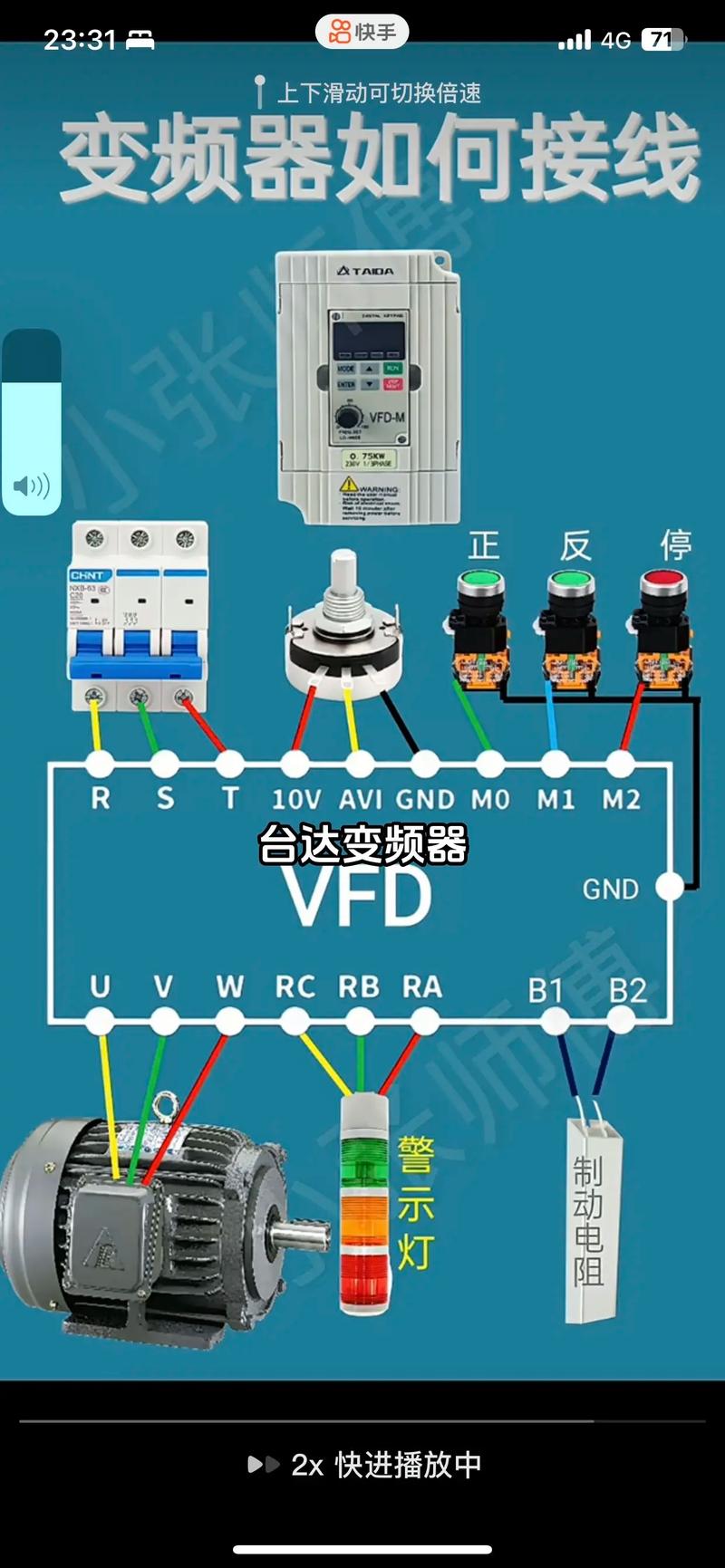

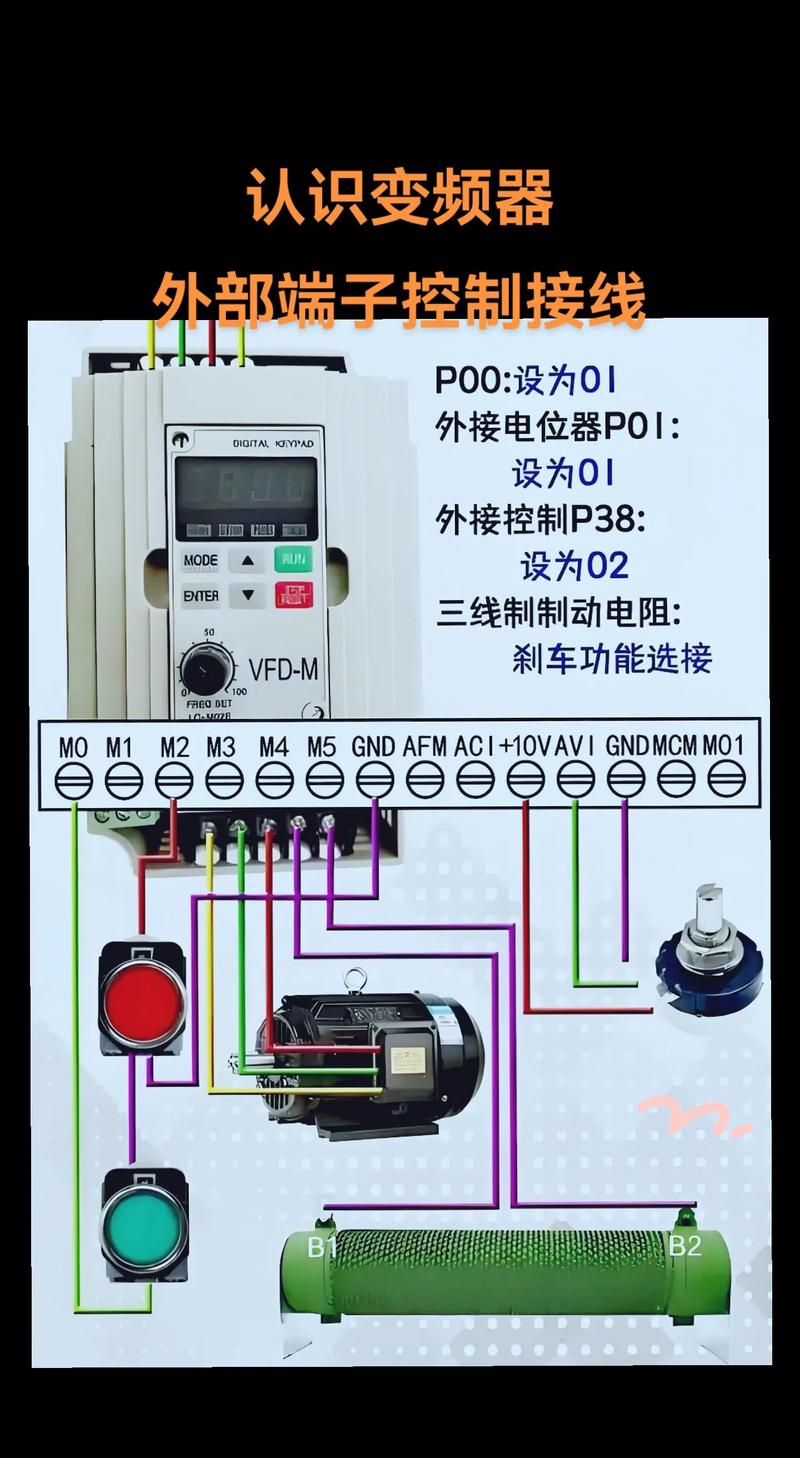

开关变频器维修视频教程的内容体系通常分为五大模块，每个模块层层递进，确保学习者逐步建立完整的知识框架。第一模块为基础知识，包括变频器的分类（如电压型、电流型）、结构组成（整流单元、逆变单元、控制单元、驱动电路等）及核心元件（IGBT模块、电容、电阻、PCB板）的功能解析，视频会通过三维动画或实物拆解演示，直观展示内部电路布局，帮助学员理解交-直-交变换的基本原理。第二模块为电路分析，重点讲解主回路（如三相桥式整流电路、IGBT逆变拓扑）和控制回路（CPU控制板、电源板、驱动信号传输路径）的工作逻辑，结合电路图与实测波形（如PWM波、电压电流反馈信号）进行对比分析，使学员掌握信号流向与关键测试点。第三模块为故障诊断流程，通过大量真实案例演示，如“上电无显示”“输出缺相”“过载报警”等常见故障，系统介绍“先外后内、先电源后负载”的排查原则，万用表、示波器、绝缘电阻表等工具的正确使用方法，以及故障代码的解读技巧，针对“变频器过流”故障，视频会演示如何区分是负载问题、驱动电路异常还是IGBT模块损坏，并通过测量驱动波形与UCE电压快速定位故障点。第四模块为元件级维修，聚焦于易损件的更换与修复，如IGBT模块的检测（用万用表二极管档测量极间电阻判断好坏）、电解电容的容量与漏电流测试、驱动光耦的信号传递验证等，视频会展示焊接技巧（如热风枪拆装贴片元件）、散热硅脂涂抹工艺及更换后的参数调试方法。第五模块为高级应用与维护，包括参数设置（如加减速时间、转矩提升、载波频率调整）、EMC干扰抑制措施、定期维护计划（如电容更换周期、风扇清洁）及常见误区警示（如如盲目提高载波频率导致模块过热）。
学习路径规划
为提升学习效率，建议学员按照“理论铺垫→模拟训练→实战操作”的路径系统学习。初期阶段，优先观看基础知识模块的视频，结合教材理解变频器的工作原理，可重点记录元件符号与电路图标识，建立“故障现象→可能原因→对应电路”的关联思维，当看到“上电跳闸”故障时，应联想到整流桥短路、滤波电容漏电或电源板故障等可能性。中期阶段，通过故障诊断流程模块的视频进行模拟训练，暂停视频自行分析案例故障点，再与视频中的排查思路对比，重点掌握“分段排查法”（如断开负载测空载电压、逐级测量驱动信号波形），建议学员使用仿真软件（如MATLAB/Simulink）搭建变频器模型，观察不同参数下的输出特性，加深对控制逻辑的理解。进阶阶段，需结合实操视频进行元件级维修练习，在确保安全的前提下（如断电后放电、使用隔离变压器），对报废变频器进行拆解检测，练习元件焊接与参数调试，对于复杂故障（如主板芯片级维修），可重点观察视频中的“信号追踪法”，如用示波器测量CPU发出的PWM信号是否经过光耦隔离后正确传递到驱动电路,判断芯片是否异常。
实操要点与注意事项
维修变频器时，安全操作是首要前提，视频教程中通常会强调以下要点：断电与放电，务必切断输入电源并等待滤波电容完全放电（可用万用表电压档确认），避免触电或电容爆炸风险；静电防护，维修人员需佩戴防静电手环，避免人体静电损坏CMOS芯片；工具选择，优先使用数字万用表（带二极管档、电容测试功能）、示波器（带宽≥50MHz）及专用驱动板测试仪，避免使用指针万用表以防高压击穿元件。故障排查顺序应遵循“先易后难”原则，例如检查外部接线是否松动、熔断器是否熔断、散热风扇是否正常运转等，再深入内部电路，在更换元件时，需注意型号匹配（如IGBT的耐压值、电流等级需高于原参数）及安装工艺（如散热片压力需均匀，避免因接触不良导致过热），视频教程还会提醒学员避免常见误区，如“带电插拔板卡”“盲目短接故障点”等操作,这些行为可能扩大故障范围。
相关问答FAQs
问题1：变频器维修时，如何判断驱动电路是否正常？
解答：判断驱动电路是否正常可通过“波形测量法”和“元件替换法”结合进行，断开IGBT模块的触发极（G极）与驱动电路的连接，使用示波器测量驱动光耦输出端的PWM波形，正常情况下应与CPU输出的控制波形一致，且幅值约为15V（高电平）至-8V（负压，防止IGBT误触发），若波形异常（如无输出、幅值不足），则需检查驱动电源（如DC15V）是否稳定、光耦是否损坏（可用万用表测量输入输出侧电阻），可用万用表二极管档测量驱动电路末级推挽三极管的极间电阻，判断是否有短路或开路现象，若驱动电路正常，但IGBT仍无法触发,则需更换IGBT模块。
问题2：变频器出现“过载”报警，但负载实际正常，可能的原因有哪些？
解答：若负载正常但变频器报过载，通常与检测电路或参数设置相关，可能原因包括：①电流检测回路故障，如霍尔传感器损坏、采样电阻变值，导致实际电流检测值偏高，可通过测量输出电流检测端子的电压（正常为0-10V对应0-额定电流）判断；②参数设置错误，如电机额定电流设置低于实际值、转矩提升过大导致过流保护阈值降低，需核对电机参数与变频器参数匹配性；③散热不良，如散热器积尘、风扇停转，导致功率器件温度升高，触发热过载保护，可检查温度传感器（如NTC热敏电阻）阻值或观察温度显示是否异常；④加减速时间过短，电机在加减速过程中电流瞬时超过额定值，需适当延长加减速时间，维修时，可先复位报警后空载运行，观察是否仍有报警,逐步排查故障点。
